• Il-kontrollur kaptan trid tinbeda u taħdem fis-sekwenza. Inkella,
kompressuri terġa' lura għall setpoints lokali tagħhom.
• Jekk il-kontrollur kaptan huwa javżak kontrollur iskjavi għal tagħbija u
l-pressjoni lokali tal-iskjavi huwa ogħla setpoint tagħha offline massimu,
jew setpoint waqfien immedjat tagħha, l-iskjavi se jħottu lokalment, u
jibqgħu bla piż sakemm il-pressjoni tinżel taħt setpoints online jew fil-
mira.
Sekwenzar Integral - Abilitazzjoni Sekwenzar Integral jagħżel dan
kompressur li jkun il-Master sekwenza. Sensur tal-pressjoni ta 'kwittanza
pakkett tal-kaptan se tkun l-sinjal pressjoni użata għas-sistema. Il-defolt huwa
b'diżabilità. Jekk jogħġbok kun żgur kompressuri kollha huma stabbiliti għal
sekwenzar integrali qabel tippermetti din il-funzjoni. Huwa importanti li
wieħed biss kompressur fis-sistema jkollhom din setpoint ppermettiet, inkella
l-imġiba tas-sistema tista' tiġi milquta. Dan setpoint għandhom ukoll jiġu
modifikati biss waqt il-kompressur titwaqqaf. Innota li l-kaptan Sekwenzar
Integral ma għandhom ikunu l-kompressur assenjat RS-485 indirizz 1.
jħottu Pressjoni - Jiddetermina l-pressjoni li kompressur ser jinħatt mis-
sistema Il-pressjoni jħottu sistema għandha dejjem tiġi stabbilita taħt
il-setpoint offline lokali ta 'kompressuri fis-sistema. Innota li meta permezz
tal-kontroll tas-sistema, il-kompressur se jinjora l-setpoints pressjoni lokali
għajr għall-funzjonijiet protettivi.
Tagħbija Pressjoni - Jiddetermina l-pressjoni li kompressur se tkun
mgħobbija mis-sistema. . Il-pressjoni jħottu sistema għandha dejjem tiġi
stabbilita taħt il-setpoint offline lokali ta 'kompressuri fis-sistema. Il-
pressjoni jħottu sistema għandha dejjem tiġi stabbilita taħt il-setpoint
offline lokali ta 'kompressuri fis-sistema. Innota li meta permezz tal-kontroll
tas-sistema, il-kompressur se jinjora l-setpoints pressjoni lokali għajr għall-
funzjonijiet protettivi.
Ibda Dewmien Intervall - jiddetermina l-ammont ta' ħin bejn kompressuri
tagħbija. Dan jimpedixxi kompressuri kollha mit-tagħbija f'daqqa. Dan
setpoint għandhom jiġu stabbiliti għall-ħin tat-tluq itwal ta 'kwalunkwe
kompressur fis-sistema. B'mod ġenerali, dan se jkun ekwivalenti għall-ħin
ta' transizzjoni star/delta għal magna b'veloċità fissa, jew rampa żmien għal
magna VSD.
Damping - Il-kontroll tal-pressjoni "Damping" setting li hija użata biex tixgħel
malajr kemm is-sistema twieġeb għall-pressjoni devjazzjonijiet. Il-default
huwa 10 u m'għandhomx normalment jinbidlu.
Tolleranza - Il-kontroll tal-pressjoni "Tolleranza" setting, li huwa użat biex
jingħad lin-sistema kif tirrispondi għall-bidliet fil-pressjoni fuq jew taħt il-
tagħbija / ħatt pressjonijiet. Il default .0 psi u m'għandhomx normalment
jinbidlu.
Numru ta' Kompressuri - Jiddefinixxi kemm kompressuri huma fis-sistema.
Hemm massimu ta' 4
Prijorità - Kull kompressur jista' jiġi assenjat livell prijoritarju. Iffissar ta
'prijorità għall-kompressur taffettwa kif ser iseħħu l-rotazzjoni. Kompressuri
bil-prijorità 1 dejjem se jkun fil-pożizzjoni (jiet) taċ-ċomb, segwiti minn 2
kompressuri ta 'prijorità, u l-bqija. Kompressuri biss se jduru pożizzjonijiet
b'kompressuri oħra tal-istess livell prijoritarju.
Sekwenza - Displays l-ordni tat-tagħbija / ħatt attwali tas-sistema. Kull
kompressur fis-sistema huwa assenjat ittra. L-ittra tindika jekk il-magna
bl-indirizz Airbus assenjat huwa magna ċomb (tagħbijiet ewwel, tħott aħħar)
jew wieħed mill-magni trim. Ittra A huwa assenjat għal l-magna ċomb, B
għall-magna jmiss biex jgħabbi, Ċ għat-tielet magna biex jgħabbi, u D għall-
magna finali tagħbija. Magni se jħottu fil-ordni invers, tali li A tkun l-aħħar
magna running.
L-ewwel pożizzjoni -----sekwenza fuq tab Sekwenzar Integral, paġna  dejjem
jirreferi għall-kompressur li huwa assenjat Airbus Indirizz 1. It-tieni pożizzjoni
li Airbus Indirizz 2, u l-bqija. Innota li s-sekwenza ittra tista' tinbidel
minħabba rotazzjoni.
Innota li s-sekwenza se jintwerew biss fuq il-kontrollur kaptan.
Dawwar Issa - Għażla dan setpoint se tikkawża l-sekwenza li ċċaqlaq skond
il-prijoritajiet, irrispettivament mill-rotazzjoni setpoint intervall.
Rotazzjoni Intervall - jiddetermina l-perjodu ta' żmien bejn rotazzjonijiet ta'
sekwenza awtomatiċi.
Ħin li Baqa' - Counts l-ħin sakemm il-rotazzjoni sekwenza se jseħħu.
Sistema Pressjoni - turi l-qari li s-sistema qed tuża għall-kontroll tal-pressjoni
attwali. Dan jidhe biss fuq is-sekwenza tal-kotrollur tal-Master
80447188 Rev B
Folder Tal-Istatus

L-informazzjoni kollha dwar dawn il-paġni jinqara biss .
Xi figuri jistgħu ikunu viżibbli meta l-password settings tal-fabbrika
hija mdaħħla biss .

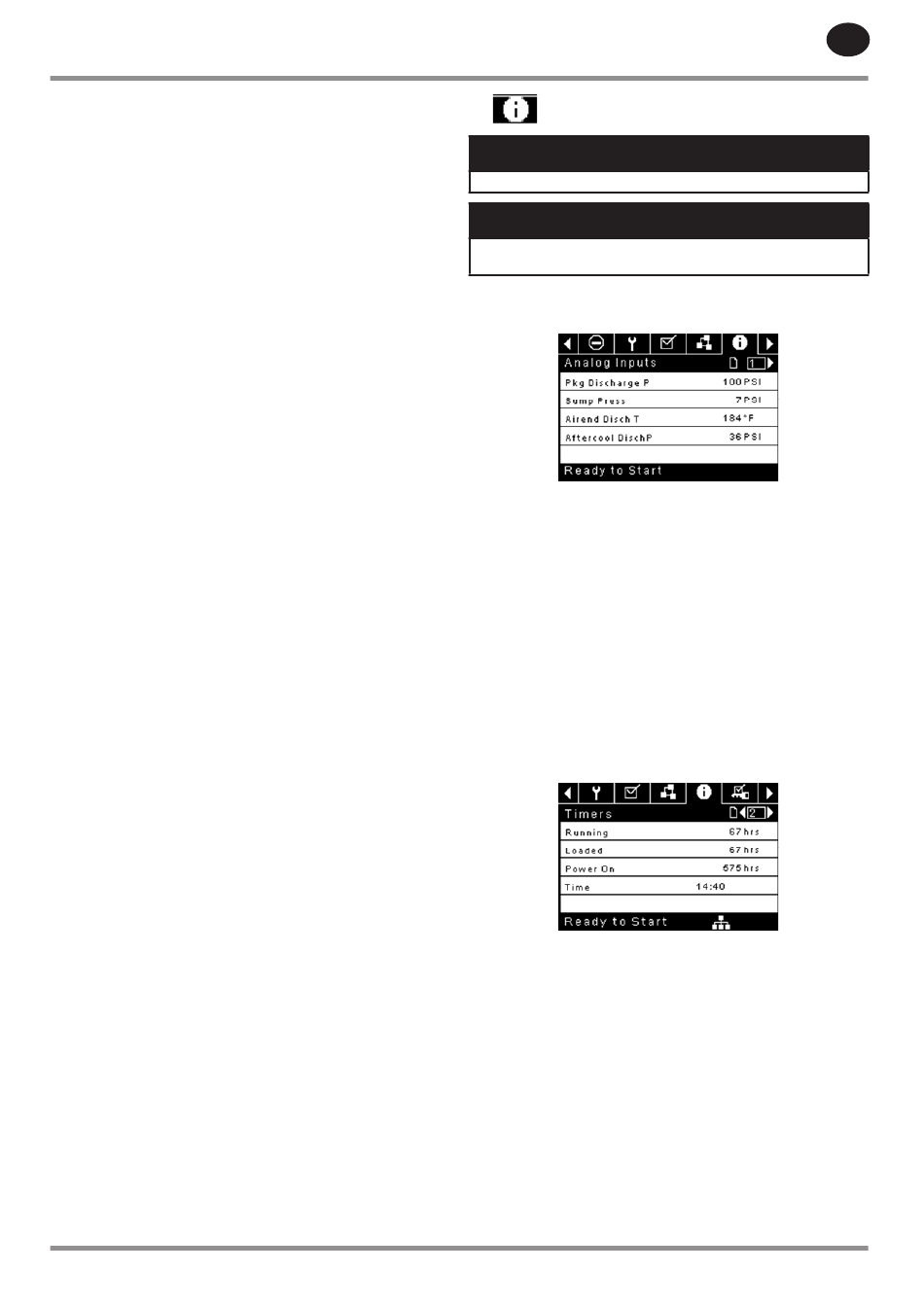

Paġna 1 – Dħul Analogi
Stampa 88 : Dħul Analogi
Dħul Analogi:
L-inputs analogy li ġejjin jintwerew f'din is-sezzjoni:
• Pressjoni ta' Disċarġ tal-Pakkett - Il-pressjoni tal-kompressur jitwassal
fl-impjant
• Pressjoni tas-Sump - il-pressjoni interna tal-kompressur fit-tank tas-
sump.
It-Temperatura tad-Disċarġ tal-Airend - It-temperatira tat-taħlita tal-
•
arja/żejt fid-disċarġ tal-kompressjoni tal-modjul.
It-Temperatura tad-Disċarġ tal-Aftercooler - It-temperatura tal-arja
•
wara li tgħaddi mill-Aftercooler. Innota li din se jintwerew biss jekk l-
għażla Low Ambient nxtara u li ġie installat.
Disċarġ tal-Pressjoni tal-Aftercooler (unitajiet dryer integrati biss)
•
- Pressjoni il-kompressur qed twassal qabel l-drajer
Paġna 2 - Kumpressur Data
Stampa 89 : Kumpressur Data
Kumpressur Data :
Power Fuq Sigħat - L-għadd ta' sigħat-kontrollur inxtegħel
•
• Sigħat Running - L-għadd ta 'sigħat bil-mutur tal-kompressur qed
jaħdem
• Sigħat mimlijin - L-għadd ta' sigħat l-kompressur ilha tipproduċi arja
Real Time Clock - ħin attwali tal-jum
•
