Bemærk venligst, at kompressorens adresse i integralsekventeringssystemet
er defi neret af RS-485 adressen, der indstilles i mappen General Settings
(Generelle indstillinger). Bemærk også, at tryksignalet, der bruges til at
afgøre, om endnu en kompressor skal belastes eller afl astes, er baseret
på trykmålingerne fra den kompressor, som er valgt som den styrende
integralsekventeringsenhed. Bemærk afslutningsvis, at Active Protocol (Aktiv
protokol) under fanebladet General Setting (Generelle indstillinger) skal
indstilles til Airbus485 for at integralsekventering fungerer korrekt.
Visse funktioner kan forstyrre kompressorer, som bliver belastet eller afl astet:
• Sørg for, at kontakten Remote Load Enable (Fjernbelastning aktiv) er
i åben position. Hvis den er lukket, er det muligt for fj ernbelastning/-
afl astning kontakten at defi nere belastningskommandoen.
• Den styrende kontrolenhed SKAL være startet og køre i sekvensen. Ellers
vil kompressorerne vende tilbage til deres lokale indstillingsværdier.
• Hvis den styrende kontrolenhed beordrer en underordnet kontrolenhed
til at belaste og den underordnedes lokaltryk er over dens maksimale
offl ine-indstillingsværdi, eller dens indstillingsværdi for øjeblikkelig stop,
vil den underordnede afl ade lokalt, og forblive afl adt indtil trykket falder
under online- eller målindstillingsværdien.
Integral Sequencing (Integralsekventering) – Enabling Integral
Sequencing (Aktiver integralsekventering) vælger denne kompressor til at
være styreenhed i sekvensen. Styreenhedens pakkes udledningstryksensor
vil være tryksignalet, der bruges i systemet. Standardindstillingen er
deaktiveret. Sørg for, at alle kompressorer er indstillet til integralsekventering
før denne funktion aktiveres. Det er vigtigt, at kun én kompressor i systemet
har aktiveret denne indstillingsværdi, ellers kan systemets adfærd blive
påvirket. Denne indstillingsværdi bør også kun ændres, når kompressoren
er standset. Bemærk, at styreenheden i integralsekventering ikke behøver at
være den kompressor, der er tildelt RS-485 adresse 1.
Afl astningstryk – Fastlægger det tryk, hvor en kompressor vil blive afl astet
af systemet. Systemets afl astningstryk bør altid være indstillet lavere end
den lokale offl ine-indstillingsværdi for kompressorerne i systemet. Bemærk,
at når de er under systemets kontrol, vil kompressoren ignorere de lokale
trykindstillingsværdier undtagen for beskyttende funktioner.
Load Pressure (Belastningstryk) – Fastlægger det tryk, hvor en kompressor
vil blive belastet af systemet. . Systemets afl astningstryk bør altid være
indstillet lavere end den lokale offl ine-indstillingsværdi for kompressorerne
i systemet. Systemets afl astningstryk bør altid være indstillet lavere end
den lokale offl ine-indstillingsværdi for kompressorerne i systemet. Bemærk,
at når de er under systemets kontrol, vil kompressoren ignorere de lokale
trykindstillingsværdier undtagen for beskyttende funktioner.
Start Delay Interval (Start forsinkelsesinterval) – Fastlægger perioden
mellem belastning af kompressorerne. Denne funktion forebygger, at alle
kompressorer belastes på én gang. Denne indstillingsværdi bør indstilles
til den længste starttid blandt alle kompressorerne i systemet. Generelt
vil dette svare til stjerne/delta overgangstiden for en maskine med fast
hastighed, eller opvarmningstiden for en VSD maskine.
Damping (Dæmpning) – Trykkontrollens indstilling "Damping (Dæmpning)",
der anvendes til at indstille, hvor hurtigt systemet reagerer på trykafvigelser.
Standardværdien er 10, og den bør normalt ikke ændres.
Tolerance (Tolerance) – Trykkontrollens indstilling "Tolerance (Tolerance)",
der anvendes til at informere systemet om, hvordan det skal reagere på
trykændringer, der ligger over og under belastnings-/afl astningstrykkene.
Standardværdien er 3,0 PSI, og den bør normalt ikke ændres.
Number of Compressors (Antal kompressorer) – Defi nerer, hvor mange
kompressorer der er på systemet. Det maksimale antal er 4.
Priority (Prioritet) – Hver kompressor kan tildeles et prioritetsniveau.
Indstilling af prioritet for en kompressor påvirker, hvorledes rotationen
foregår. kompressorer med prioritet 1 vil altid være i førende position
efterfulgt af prioritet 2 kompressorer osv. Kompressorer vil kun rotere
position med andre kompressorer på samme prioritetsniveau.
Sequence (Sekvens) – Viser systemets aktuelle belastnings-/
afl astningsrækkefølge. Hver kompressor i systemet har et bogstav. Dette
bogstav indikerer, om maskinen med den tilhørende airbus-adresse er en
førende maskine (belastes først, afl astes sidst) eller en af trim-maskinerne.
Bogstavet A tildeles den førende maskine, B den næste maskine, der belastes,
C den tredje maskine, der belastes, og D den sidste maskine, der belastes.
Maskinerne vil afl astes i omvendt rækkefølge, således at A vil være den sidste
maskine, der kører.
DA-44
Den første position i - - - - sekvensen under fanebladet Integral Sequencing
(Integralsekventering), side 3, henviser altid til den kompressor, som er tildelt
airbus-adresse 1. Den næste position henviser til airbus-adresse 2, og så
videre. Bemærk, at bogstavssekvensen kan ændres som følge af rotation.
Bemærk, at sekvensen kun vil blive vist på den styrende kontrolenhed.
Rotate Now (Rotér nu) – Markering af denne indstillingsværdi vil forårsage,
at rækkefølgen skifter efter prioriteterne uden hensyn til indstillingsværdien
for rotationsinterval.
Rotation Interval (Rotationsinterval) – Afgør perioden mellem automatiske
sekvensrotationer.
Time Left (Resterende tid) – Tæller ned til påbegyndelse af sekvensrotation.
System Pressure (Systemtryk) – Viser den aktuelle trykafl æsning, som
systemet anvender til kontrol. Dette vil kun vises på sekvensens styrende
kontrolenhed.

Statusmappe
Alle oplysninger på disse sider er skrivebeskyttede.
Visse værdier er muligvis kun synlige, når fabriksindstillingernes
adgangskode indtastes.
Side 1 – Analog Inputs (Analog Indgange)

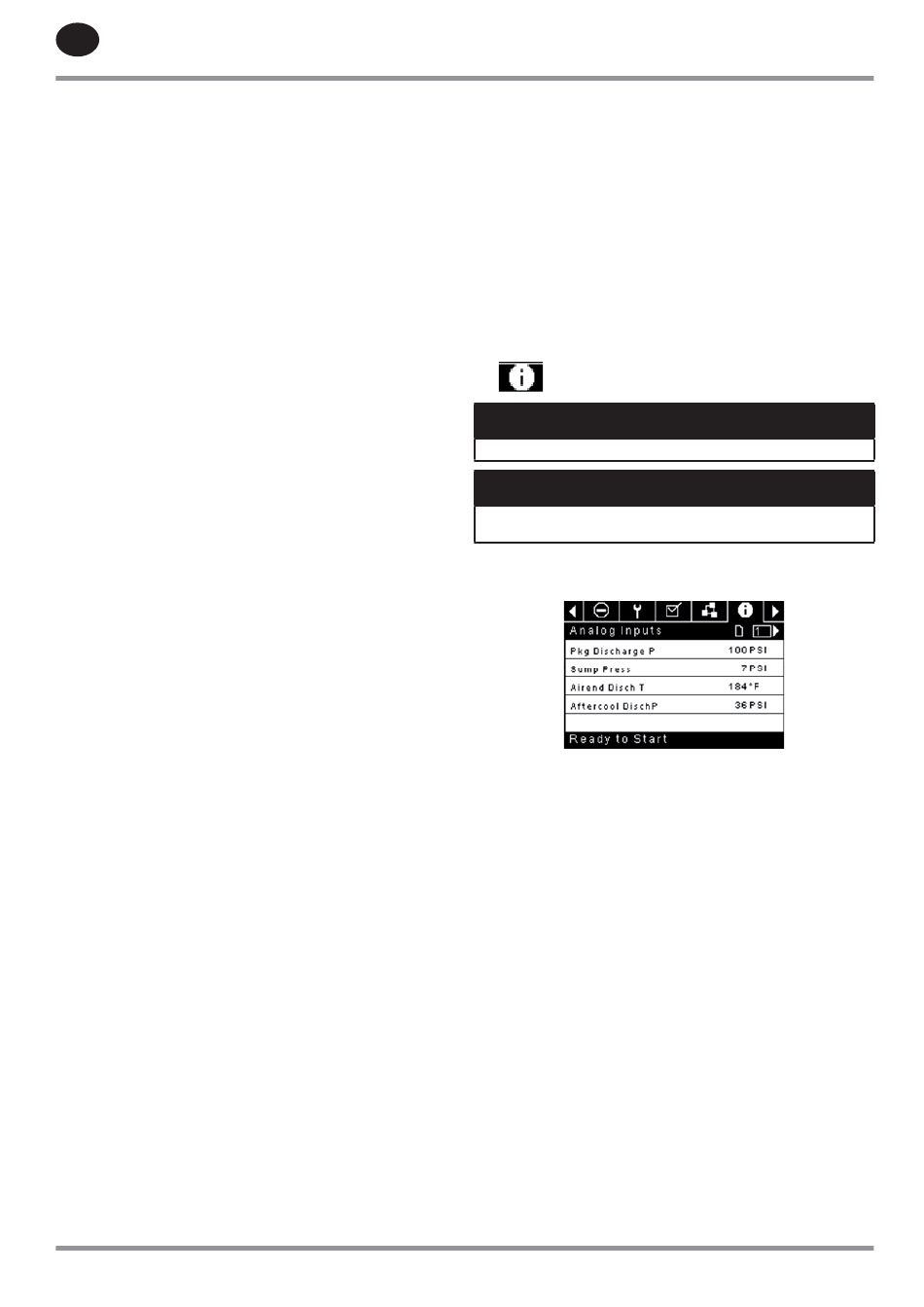

Figur 88 : Analog Indgange
Analog Inputs (Analog indgange):
Følgende analoge indgange vises i dette afsnit.
• Package Discharge Pressure (Pakkens udledningstryk) – Det tryk, som
kompressoren yder til udstyret.
• Sump Pressure (Tryk i bundkar) – Kompressorens indre tryk ved
bundkarrets tank.
• Airend Discharge Temperature (Luftendens udledningstemperatur)
– Luft-/olieblandingens temperatur ved udledningen fra
kompressionsmodulet.
• Aftercooler Discharge Temperature (Efterkølerens
udledningstemperatur) – Luftens temperatur, efter den er ledt
gennem efterkøleren. Bemærk – Dette vises kun, hvis Low Ambient (Lav
omgivelsestemperatur) tilvalget er købt og installeret.
• Aftercooler Discharge Pressure (Efterkølerens udledningstryk) – Det
tryk kompressoren yder før tørreenheden.
OBS
OBS
