Puslapiai 6-7: Jutiklio kalibravimas

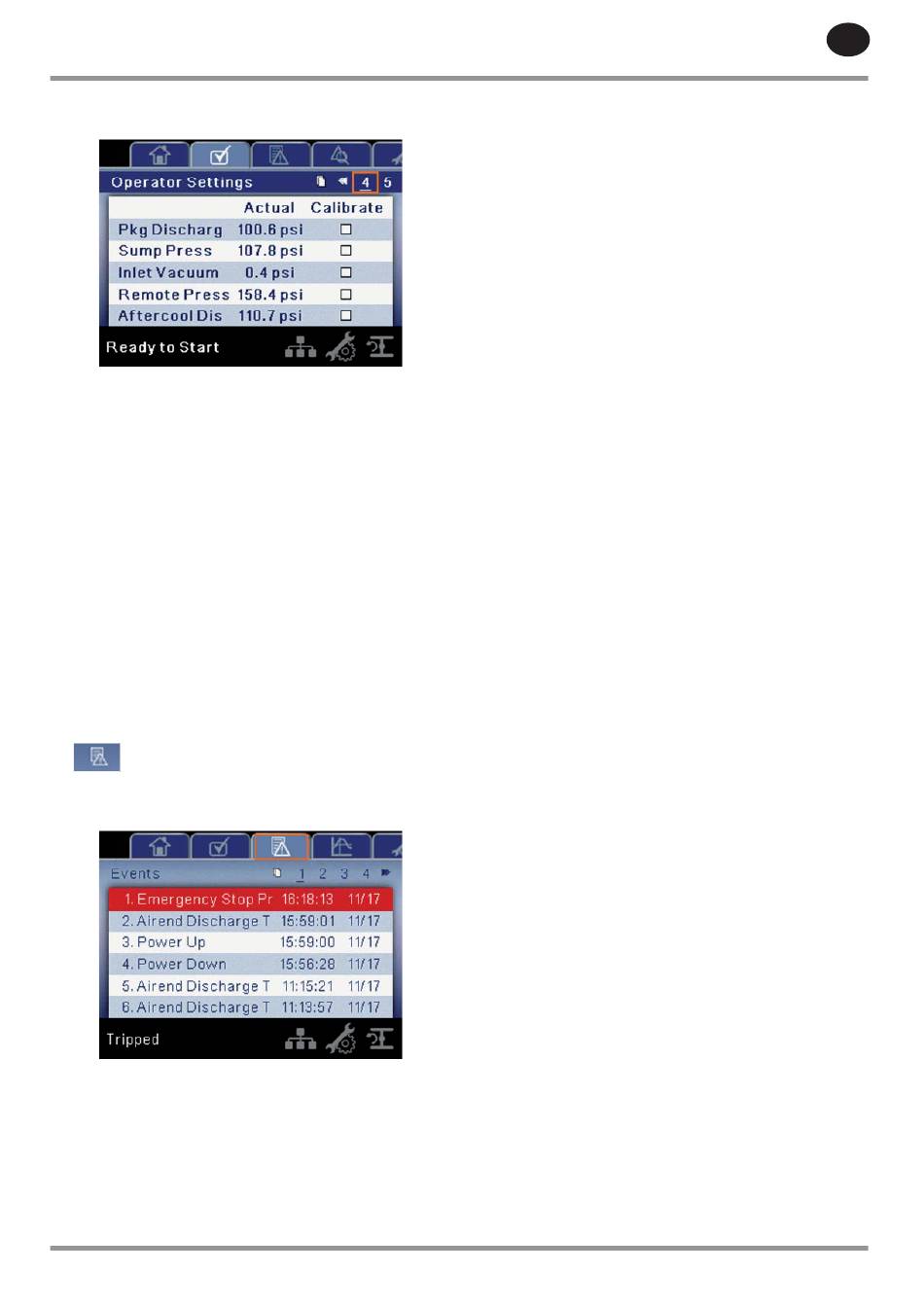

16 paveikslėlis: Jutiklio kalibravimas
Jutiklio kalibravimą galima atlikti tik sustabdžius įrenginio veikimą. Jutiklis
neturi jausti jokio slėgio, kai jis kalibruojamas. Kalibravimą reikia atlikti tik
tada, kai keičiamas jutiklis, keičiamas valdiklis arba operatorius mano, kad
jutiklis klaidingai matuoja. Jutiklį kalibruokite pasirinkdami laukelį šalia
jutiklio pavadinimo.
Kiekvienas toliau nurodytas jutiklis gali būti kalibruojamas:
• Įeigos vakuumas (1AVPT)
• Slėgis dugninėje (3APT)
• Paketo išleidimo temperatūra (4APT)
• Aušinimo skysčio fi ltro įvado slėgis (5CPT)
• Aušinimo skysčio fi ltro išado slėgis (6CPT)
•
Nuotolinis slėgis (10APT) – tik įrenginiuose su nuotolinio jutiklio
parinktimi
• Tarpetapinis slėgis (2APT) – tik 2-ų etapų įrenginiuose
• Papildomo aušintuvo išeigos slėgis (7APT) – tik įrenginiams su integruotu
džiovintuvu
Prašome atminti, kad jutiklis šiuo metu skaito reikšmę, kuri yra +/- 10 %
nuo savo diapazono nuo nulio, jutiklis negalės būti sukalibruotas. Prašome
užtikrinti, kad gautų aplinkos poveikį prieš bandymą kalibruoti.

Įvykių aplankas
Puslapiai 1-42 (maks.)
17 paveikslėlis: Ivykių aplankas
Įvykių aplanko puslapiai dokumentuoja iki 250 paskutinių įvykių, kuriuos
patyrė valdiklis ir visus juos pažymi laiko spaudu. Įvykiai registruojami
nuosekliai - pirmas numeris skiriamas naujausiam įvykiui, o 250 numeris - tai
seniausias įvykis. Kai įvyksta naujas įvykis, jam skiriamas pirmas numeris, o
visų kitų numeriai pasislenka vienu numeriu.
Puslapių numeriai Pavadinimų juostoje naudojami įvykių slinkčiai,
kiekviename puslapyje telpa iki septynių įvykių. Pirmas puslapis rodo įvykius
nuo pirmo iki šešto, antras puslapis rodo nuo septinto iki dvylikti ir taip toliau.
80447188 Rev B
Dėl šių aplinkybių atsiras įvykis:
• Maitinimas įjungtas
• Maitinimas išjungtas
• Nuspauskite paleidimo klavišą
• Nuspauskite sustabdymo klavišą
• Nuspauskite su apkrova klavišą
• Nuspauskite be apkovos klavišą
• Įspėjimas
• Triktis
• Paleidimas negalimas
Aktyvuoti įspėjimai bus paryškinti oranžine spalva, o sutvarkytų įspėjimų
tekstas bus oranžinis.
Aktyvuotos triktys bus paryškintos raudona spalva, o sutvarkytų trikčių
tekstas bus raudonas.
Aktyvuoti paleidimo trukdžiai bus surašyti Įvykių žurnale, tačiau neparyškinti.
Ekrane bus nurodyta, kad kompresorius neparengtas paleidimui, jei
aktyvuotas paleidimo trukdis.
Toliau pateikiami sąrašai su informacija apie kiekvieno tipo įvykio
pranešimus.
Įspėjimų įvykių sąrašas
Keisto įvado fi ltrą
Pranešimas pasirodys, jei 1AVPT viršys 0,7 psi vakuume (arba 1,3 psi vakuume,
jei aktyvuota dulkių fi ltro parinktis) ir įrenginys dirba su apkrova mažiausiai 8
sekundes. Ši sąlyga turi būti 3 sekundes prieš perduodant įspėjimą.
Keisti aušinimo skysčio fi ltrą
Pranešimas pasirodys, jei įrenginys veikė su apkrova mažiausiai 8 sekundes,
yra įšilęs, o aušinimo skysčio fi ltro slėgis nukrenta (5CPT - 6CPT) daugiau negu
25 psi. Ši sąlyga turi būti 3 sekundes prieš perduodant įspėjimą.
Jutiklio gedimas
Šis įspėjimas pasirodys, jei bus nustatyta, kad jutikliai 4ATT, 5DTT, 6DTT
ir 7APT sugedęs arba jų nėra. Jutiklio gedimo pranešimas bus pateiktas
šiuo formatu:JUTIKLIO 4ATT GEDIMAS. 5DTT, 6DTT ir 7APT jutiklių gedimai
bus parodyti tik tada, kai yra įdiegtas integruotas džiovintuvas (prieinama
per gamyklinių nustatymų meniu). Ši sąlyga turi būti 3 sekundes prieš
perduodant įspėjimą.
Keisti separatoriaus elementą
Pranešimas pasirodys, jei įrenginys veikė su apkrova, yra įšilęs (įpurškiamo
aušinimo skysčio temperatūra siekia bent 120 °F), paketo išpūtimo slėgis
siekia bent 90 psi, o separatoriaus slėgis nukrenta daugiau nei 12 psi. Ši
sąlyga turi būti 3 sekundes prieš perduodant įspėjimą.
Aukšta kompresoriaus galvutės išeigos temperatūra
Pasirodys, jei įrenginys veikia ir 2ATT viršija 221 °F (97% nuo 228), kai
įrenginys dirba. Ši sąlyga turi būti 3 sekundes prieš perduodant įspėjimą.
Aukštas slėgis dugninėje
Pranešimas pasirodys, jei įrenginys veikia su apkrova, veikė su apkrova
mažiausiai 8 sekundes, o dugninės slėgis daugiau nei 25 psi viršija nominalų
kompresoriaus slėgį. Jei pasirodys šis pranešimas, neautonominis ir
autonominis slėgiai bus sumažinti. Pavyzdžiui, 100 psi nominalus slėgis
turėtų maksimalų 110 psi autonominį slėgį. Šis įspėjimas pasirodys, jei
dugninės slėgis viršys 125 psi šiame pavyzdyje. Ši sąlyga turi būti 3 sekundes
prieš perduodant įspėjimą.
Pagalbinis įvadas 1
Tai pasirodys, jei pagalbinis įvadas 1 užsidarys. Kontaktas turi būti uždarytas
bent 3 sekundes prieš pasirodant įspėjimui.
Pagalbinis įvadas 2
Tai pasirodys, jei pagalbinis įvadas 2 užsidarys. Kontaktas turi būti uždarytas
bent 3 sekundes prieš pasirodant įspėjimui.
