• ο συμπιεστής έχει εγκατασταθεί κοντά σε μετασχηματιστή ισχύος
μεσαίας/χαμηλής τάσης (MV/LV) και
• μια συστοιχία πυκνωτών αντιστάθμισης συντελεστή ισχύος έχει συνδεθεί
σε παράλληλη διάταξη στην πλευρά δευτερεύοντος κυκλώματος του
μετασχηματιστή
Ο κίνδυνος υπέρτασης στους ακροδέκτες του εξοπλισμού είναι υψηλός
σε περίπτωση μείωσης της τάσης στην πλευρά βασικού κυκλώματος του
μετασχηματιστή.
Παράδειγμα υπολογισμού αντίστασης γραμμής σε ποσοστό
Σε ένα συμπιεστή με ονομαστικό ρεύμα εισόδου 100 A και γραμμική παροχή
με χωρητικότητα ρεύματος βραχυκύκλωσης 5000 A, η αντίσταση γραμμής
είναι δύο τοις εκατό (100 A/5000 A).


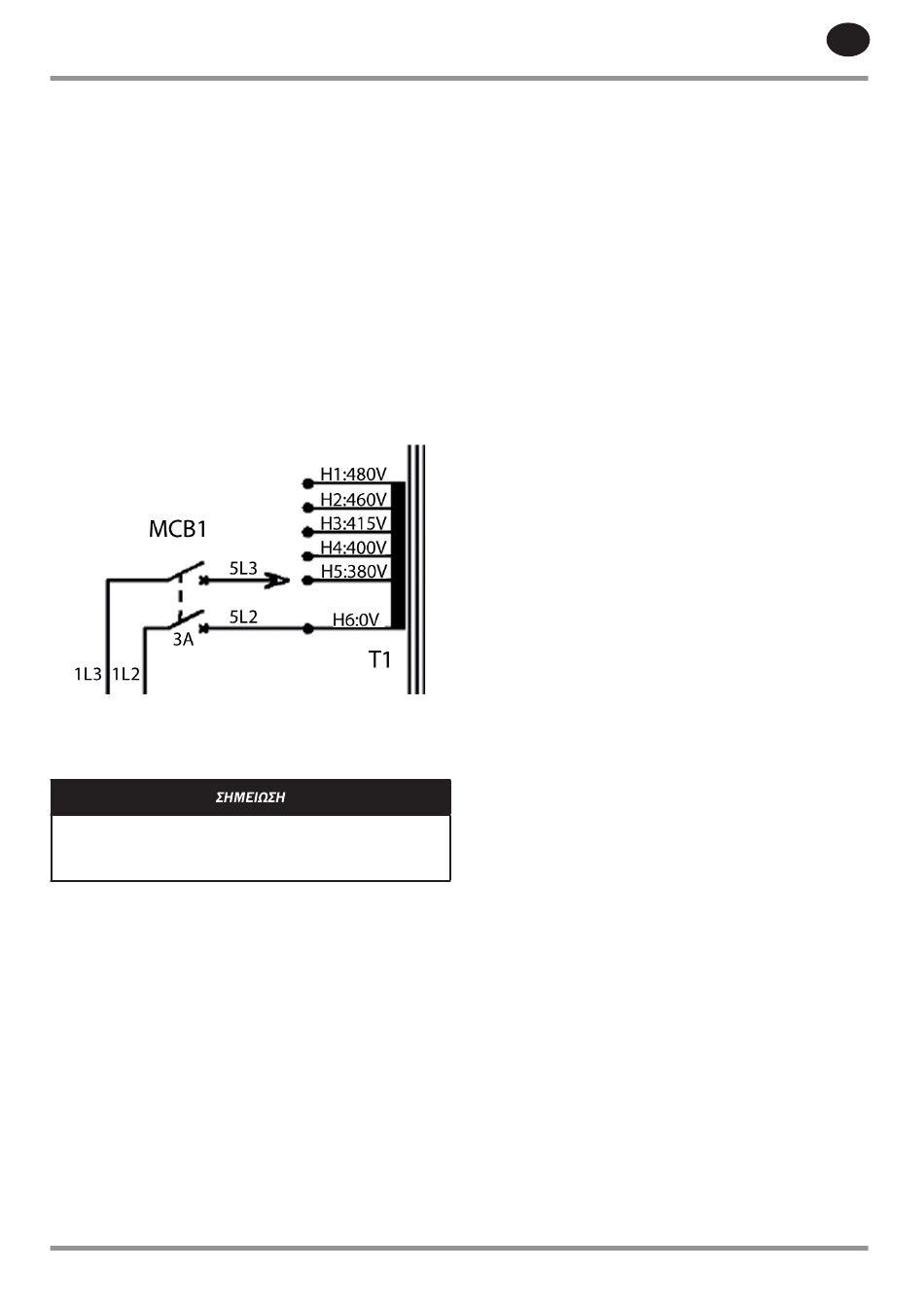

Συνδέσεις μετασχηματιστή ισχύος ελέγχου
Ο μετασχηματιστής ισχύος ελέγχου διαθέτει διαφορετικές βασικές βαλβίδες
τάσης για διαφορετικά επίπεδα τάσης γραμμής τροφοδοσίας. Πριν την
έναρξη λειτουργίας του συμπιεστή, βεβαιωθείτε ότι οι βαλβίδες είναι
ρυθμισμένες στη σωστή τάση.
Σχήμα 6: Συνδέσεις μετασχηματιστή ισχύος ελέγχου

Υδροψυκτεσ Μοναδεσ

Σωλήνωση νερού ψύξης
Η σωλήνωση νερού προς και από τη μονάδα συμπιεστή θα πρέπει
να είναι τουλάχιστον του ίδιου μεγέθους με τη σύνδεση του
συγκροτήματος ή και μεγαλύτερη. Μην μειώνετε το μέγεθος της
σωλήνωσης νερού.
Σε αμφότερες τις γραμμές εισόδου και εξόδου θα πρέπει να τοποθετηθούν
βαλβίδες απομόνωσης με πλευρικές διατάξεις αποστράγγισης. Για τη
διατήρηση της καθαριότητας και αξιοπιστίας του ψύκτη, είναι σημαντικό να
εγκαταστήσετε στη γραμμή εισόδου διηθητήρα με μέγεθος διάκενου 2 mm.
Διηθητήρες διατίθενται από την Ingersoll Rand.
Για εφαρμογές θαλασσινού νερού (μόνο για την επιλογή θαλασσινού νερού)
δεν συνιστάται η χρήση ανόδου ψευδαργύρου, καθώς θα υποβαθμίσει
τη μεμβράνη οξειδίου χαλκού στους σωλήνες κράματος χαλκού-νικελίου
70/30 κατά την επαφή με το θαλασσινό νερό. Για την ελαχιστοποίηση της
γαλβανικής διάβρωσης και για τη διασφάλιση της μέγιστης προστασίας από
διάβρωση στους ψύκτες, συνιστάται ανεπιφύλακτα η σύνδεση ενός τμήματος
σιδερένιου σωλήνα (μήκους >300 mm) όσο το δυνατό πιο κοντά στη
σύνδεση εισόδου νερού του συγκροτήματος αεροσυμπιεστή. Ο σιδερένιος
σωλήνας ενεργεί ως προστατευτικό ανόδιο για τους σωλήνες κράματος
χαλκού-νικελίου και επομένως θα πρέπει να θεωρείται στοιχείο που χρήζει
τακτικής συντήρησης και αντικατάστασης. Για το λόγο αυτό, το τμήμα του
σιδερένιου σωλήνα θα πρέπει να τοποθετηθεί με τρόπο τέτοιο ώστε να
μπορεί να αντικατασταθεί εύκολα (π.χ. με άρθρωση σύνδεσης).
Ο αεροσυμπιεστής διαθέτει μια κανονικά κλειστή ηλεκτρομαγνητική
βαλβίδα η οποία είναι τοποθετημένη στην πλευρά εξόδου νερού, εντός του
συγκροτήματος. Η βαλβίδα συνδέεται με καλώδιο στο κύκλωμα ελέγχου του
80447188 Αναθ. B
αεροσυμπιεστή και κλείνει, όταν σταματά ο συμπιεστής.
Επιθεωρήστε προσεκτικά το σύστημα νερού, προτού εγκαταστήσετε το
συγκρότημα αεροσυμπιεστή. Βεβαιωθείτε ότι η σωλήνωση είναι καθαρή,
χωρίς εναποθέσεις αλάτων και ιζήματα που μπορεί να περιορίσουν τη ροή
νερού στο συγκρότημα αεροσυμπιεστή. Εάν η καθαρότητα του νερού δεν
είναι ικανοποιητική, συνιστάται η εγκατάσταση συστήματος φιλτραρίσματος
στη σωλήνωση εισόδου νερού.
Για τη σωστή λειτουργία του συμπιεστή απαιτείται η παροχή ροής νερού
ψύξης σε μέγιστη θερμοκρασία 46° C (115° F). Ανατρέξτε στα δελτία
δεδομένων μηχανικής του συμπιεστή για τις τιμές ρυθμού ροής του νερού
ψύξης.
Στη σωλήνωση νερού θα πρέπει να τοποθετηθούν μετρητές θερμοκρασίας
και πίεσης νερού για τον εντοπισμό τυχόν σφαλμάτων στο σύστημα νερού. Η
πίεση νερού θα πρέπει να κυμαίνεται ιδανικά μεταξύ 3 και 5 bar (43,5 και 72,5
psi), ωστόσο να μην υπερβαίνει τα 10 bar (145 psi).
Η καθαρότητα νερού είναι επίσης εξαιρετικά σημαντική. Ο καθαρισμός των
ψυκτών εξαιτίας έμφραξης αποτελεί ευθύνη του πελάτη. Συνεπώς, συνιστάται
ανεπιφύλακτα η κατάλληλη ποιότητα νερού να πληροί τις απαιτήσεις που
αναφέρονται στις ΣΥΣΤΑΣΕΙΣ ΠΟΙΟΤΗΤΑΣ ΝΕΡΟΥ στη συνέχεια αυτής της
ενότητας.

Εξαερισμός του συστήματος νερού
Θα πρέπει να εκτελείται εξαερισμός από την πλευρά νερού του συστήματος
προς αποφυγή της χαμηλής απόδοσης και του υδραυλικού πλήγματος. Επειδή
ο αεροσυμπιεστής χρησιμοποιεί εναλλάκτες θερμότητας διαφορετικού τύπου
ανάλογα με το επιλεγμένο σύστημα "ψύξης γλυκού νερού" ή "ψύξης σκληρού
νερού", η διαδικασία εξαερισμού διαφέρει. Βεβαιωθείτε ότι ακολουθείτε τη
σωστή διαδικασία που αναλύεται παρακάτω.
Ψύκτες γλυκού νερού (εναλλάκτες θερμότητας συγκολλημένης πλάκας):
1. Αποσυνδέστε τη βαλβίδα διακοπής νερού στη γραμμή εξόδου
νερού του συμπιεστή.
2. Ανοίξτε τις βαλβίδες εισόδου νερού για να επιτρέψετε τη ροή νερού
προς το συγκρότημα.
3. Περιμένετε να διαφύγει όλος ο αέρας από το σύστημα και να
εμφανιστεί νερό στο στόμιο εξόδου νερού.
4. Συνδέστε τη βαλβίδα διακοπής νερού.
Ψύκτες σκληρού νερού (εναλλάκτες θερμότητας κελύφους και σωλήνα):
1. Εντοπίστε τις στρόφιγγες εξαερισμού του συστήματος νερού στο
επάνω μέρος του μεταψύκτη και του ψύκτη λαδιού.
2. Ανοίξτε τις βαλβίδες νερού για να επιτραπεί η ροή νερού στο
συγκρότημα.
3. Ανοίξτε τις στρόφιγγες εξαερισμού και περιμένετε να διαφύγει όλος
ο αέρας από το σύστημα. Όταν εμφανιστεί νερό στις στρόφιγγες
εξαερισμού, κλείστε τις.

Αποστράγγιση του συστήματος νερού
Εάν χρειαστεί πλήρης αποστράγγιση του συστήματος νερού, εφαρμόστε τις
ακόλουθες διαδικασίες για το συγκεκριμένο σύστημα ψύξης νερού που έχετε
επιλέξει.
Ψύκτες γλυκού νερού (εναλλάκτες θερμότητας συγκολλημένης πλάκας):
1. Αποσυνδέστε τη γραμμή εισόδου νερού από τη σύνδεση που
βρίσκεται στο πίσω μέρος της μονάδας.
2. Αποσυνδέστε τη βαλβίδα διακοπής νερού στη γραμμή εξόδου
νερού του συμπιεστή.
3. Περιμένετε να ολοκληρωθεί η πλήρης αποστράγγιση του
συστήματος.
Ψύκτες σκληρού νερού (εναλλάκτες θερμότητας κελύφους και σωλήνα):
1. Αποσυνδέστε τις γραμμές εισόδου και εκκένωσης νερού από τις
συνδέσεις που βρίσκονται στο πίσω μέρος της μονάδας.
2. Εντοπίστε το μεταψύκτη και τον ψύκτη λαδιού. Αφαιρέστε τα
πώματα αποστράγγισης που βρίσκονται στο κάτω μέρος των
ψυκτών.
