Ärge jätke kompressori väljundtorustiku raskust toetuma
kompressorile.
Elektrisüsteem
Kompressor peab olema õigesti maandatud kõikide kehtivate standardite ja
eeskirjade (kohalikud, riiklikud jms) kohaselt.
Kompressor peab olema paigaldatud kooskõlas kõikide kehtivate standardite
ja eeskirjadega (kohalikud, riiklikud jms).
Kompressor peab olema varustatud eraldi selle lähedusse paigaldatud
kaitselülitiga. Toiteahela ja kuivati kaitse tuleb valida kohalike ja riiklike
eeskirjade nõuete kohaselt, tuginedes üldteabe jaotises toodud andmetele.
Peatoitekaablid tuleb kliendil või elektri rmal valida sellise arvestusega, et
elektriseadme ühendamine või muud elektriseadmed ei viiks elektrisüsteemi
tasakaalust välja ega koormaks üle. Peatoitekaabli pikkus sobivast
peatoitekilbist kuni seadmeni on kriitiline, kuna selles tekkiv pingelang võib
mõjutada kompressori tööd.
VSD kaabli mõõtmed võivad olla väga erinevad, seega on vooliku
reaktor varustatud vasest ühenduskonnektoritega. Nende
konnektoritega sobivad poldid mõõtmetega 6 mm kuni 12 mm.
Toitekaabli ühendused katkestuslüliti klemmidel L1-L2-L3 peavad olema
kindlad ja puhtad.
Rakendatud pinge peab olema ühilduv toote andmesildil toodud näitajatega.
Juhtahela trafol on mitu nimipingevalikut. Kontrollige enne käivitamist, et
need vastaksid ühendatavate ahelate pingele.
Eemaldage katteplaat ja lõigake ava sissetulevale vooluühendusele. Kui siiski
on tarvis juhtkilpi teha sisseviik teise kohta, tuleb olla äärmiselt ettevaatlik,
et metallilaastud ei satuks käivitisse või teistesse ühenduskarbis asuvatesse
elektrikomponentidesse. Kui olete teinud täiendava sisseviigu, tuleb
originaalava kinni katta.
Toitekaabel peab olema tihedalt käiviti karbis, et tagada korralik
juurdepääsukaitse. Fikseeritud kiirusega käiviti karbid on määratud NEMA 4/
IP65-le, ja VSD käivitikarbid on määratud NEMA12/IP54-le. VSD-käiviti karpide
juures peab veenduma, et toitekaabel on tihedalt paigas, vältimaks musta
õhu möödapääsu ltritest.
Elektrilise installatsiooni lõpetamisel kontrollige, et puhuri või ventilaatori
mootori pöörlemissuund on õige.
VSD-masinad on mõeldud kasutamiseks kohtades, kus vooluvarustus on
eraldatud lähedal asuvatest elamu- ja äripiirkondadest. Kui masinat hakatakse
kasutama kerges tööstus-, elamu- või ärikeskkonnas, kus kohalik varustusvõrk
on jagatud, võib olla vajalik rakendada täiendavaid raadiosageduse (RF)
varjestamise meetmeid. Pidage täiendavate RF- ltritega seotud üksikasjade
korral nõu oma kohaliku edasimüüja/tarnijaga.
VSD-kompressorite elektrikilpi on paigaldatud kondensaadivastane
soojendusseade koos termostaadiga. Selle soojendusseadme võib ühendada
sõltumatu 110 V või 230 V ühefaasilise toitevõrguga (olenevalt paigalduskoha
elektrivarustussüsteemist). Kompressori lähedusse tuleb paigaldada
sõltumatu toiteahela katkestuslüliti koos sobiva kaitsmega. Kontrollige, et
termostaat on kohandatud temperatuurile 29 ˚C (85 ˚F). See peab olema
tehtud kooskõlas tunnustatud eeskirjadega. Sobivad hoiatusmärked, mis
teavitavad masina kahest erinevast vooluallikast (mõlemad tuleb enne
mis tahes töö alustamist isoleerida) on heaks tavaks ja vahest koguni
kohustuslikud.
VSD-kompressorite puhul võib soojendi vooluringi alternatiivselt varustada
juhtahela toitetrafo 110 V kontakti kaudu ja ära ühendada, nagu on näidatud
skemaatilise kaabelduse skeemil (asub käesolevast juhendist eraldi).
ET-6
TÄHELEPANU
TÄHELEPANU
TÄHELEPANU
Põhi- ja ventilaatorimootori isolatsiooni peab katsetama
kvali tseeritud elektrik enne esmakordset käivitamist või pärast
pikaajalist kasutamatuse perioodi külmades ja niisketes tingimustes.
Elektrialased erikaalutlused reguleeritava kiirusega
ajamkompressorite puhul
Esmane sisendvõimsusallikas
Kompressori esmane sisendvõimsus võib pärineda erisugustest trafolätetest
ja -kon guratsioonidest. Kõige tüüpilisemad lätted ja kon guratsioonid on
teisene täht ja teisene kolmnurk.

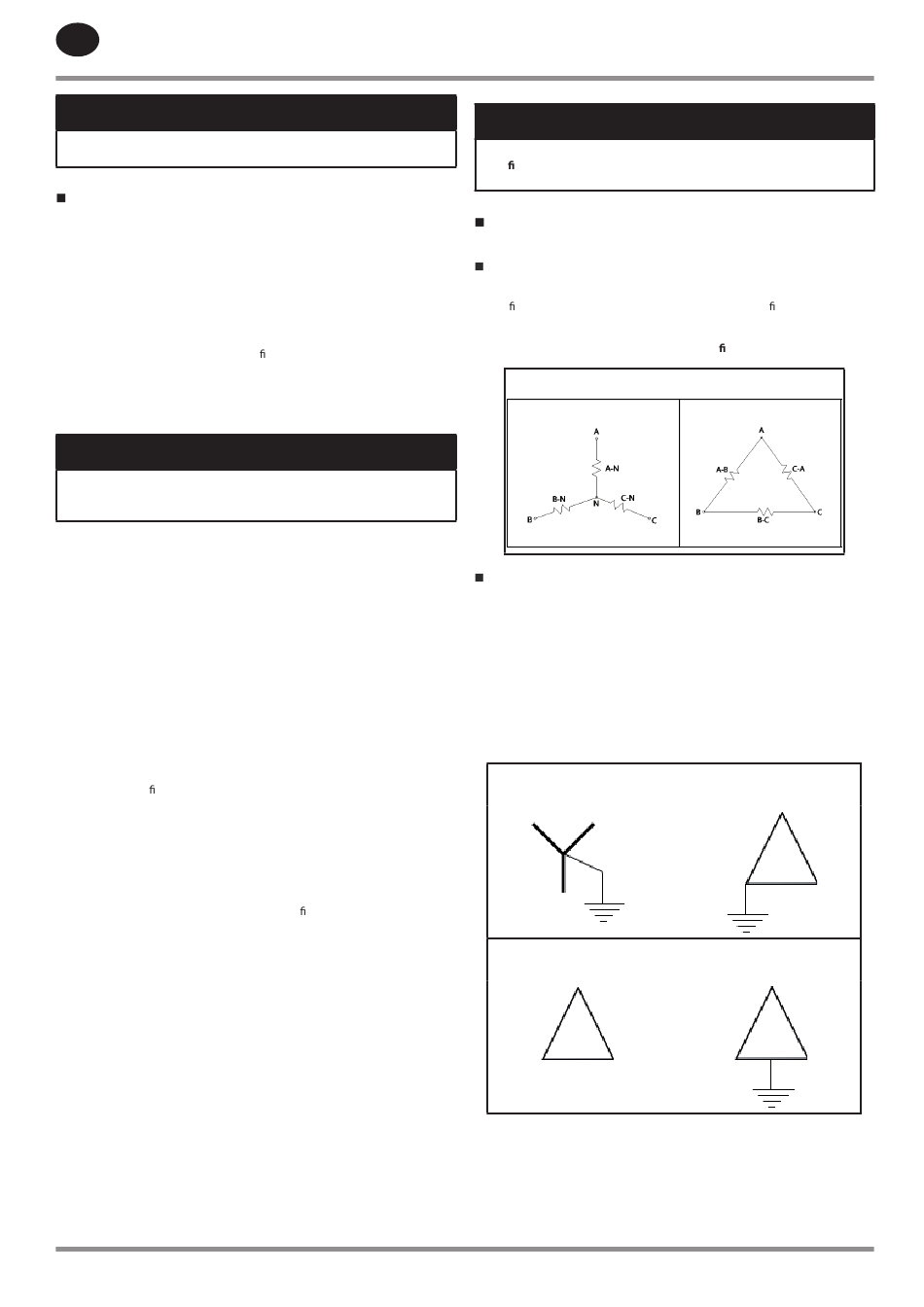

Joonis 2: Täht- ja kolmnurkkon guratsioonid
Täht
Maandusviis
Enamikus olukordades peate maandama tähtsüsteemi. Vt kohalikke
elektrieeskirju. Tähtsüsteemi maandamisel muutub pinge maandus
stabiilseks ja ohjatavaks. See tõkestab süsteemil kahjustuda kõrgepinget-
maandust põhjustavatest olukordadest. Levinud on tähtlätte neutraalse
(keskse) punkti maandamine.
Kolmnurksüsteemi maandamine pole vajalik. Kolmnurksüsteemi
maandamisel tehke seda ühte faasi. Saate selle maandada ka ühel faasil
keskharundile.
Joonis 3: Täht- ja kolmnurkmaandus
Maandatud täht
(tüüpiline)
Maandamata kolmnurk
(tüüpiline)
Kompressori maandamiseks püsikaitse maaühendusega vt elektrieeskirju.
Kompressori elektriümbris hõlmab elektrimaandusklemmi, mille tunnusmärk
on PE. Tüüpiline esmane sisendvõimsus on neljajuhtmeline ühendus
kolme toitejuhtme ja maandusjuhtmega. Ühendage maandusjuhe
maandusklemmiga.
Kolmnurk
Nurkmaandusega
kolmnurk (ebatüüpiline)
Keskmaandusega
kolmnurk (ebatüüpiline)
