Sijoittaminen Tehtaassa
Merkintöjen selitykset
1. Kompressori
2.
Ilmasäiliö
3. Ilmankuivain
4. Paineilman suodattimet
5. Järjestelmän kiristyspisteet
6. Ilma-/vesilukko
7. Erotusventtiili
8. Ilmasäiliö (märkä säiliö)
• Asiakas voi asentaa joustavan kappaleen koneen ja painejärjestelmän
väliin tärinän siirtymisen välttämiseksi.
• Kompressorin saa asentaa mille tahansa tasaiselle lattiapinnalle, joka
pystyy kantamaan sen. Suosittelemme sijoittamaan laitteen kuivaan,
hyvin tuuletettuun tilaan, jonka ilma on mahdollisimman puhdasta.
• Tuotteen sijoituspaikassa ei saa olla pölyä, kemikaaleja, viilanpurua,
maalihöyryjä tai ohiruiskutusta.
• Kovat pinnat voivat heijastaa melua ja nostaa näin desibelitasoa selvästi.
Kun melutasolla on merkitystä, laitteen alle voidaan asentaa kumi- tai
korkkimatto melun vaimentamiseksi. Putkiston joustoliitokset saattavat
olla tarpeen.
• Katso yleiskokoonpanon kaaviota, josta näkyy normaalin toiminnan ja
huollon minimi tilavaatimukset.
• Kansallisten tai paikallisten määräysten mukaista vähimmäisväliä
ohjausyksikön oven edessä on noudatettava.
• Ympäristön lämpötiloja, jotka ylittävät 46 °C (115 °F), tulee välttää samoin
kuin alueita, joilla on liiallista kosteutta.
Kompressorin ympärille suositellaan vähintään yhden metrin tyhjää
tilaa. Jos laitteen yläpuolella on rajoitetusti tilaa, pakokaasu pitää
ohjata tai tuulettaa pois laitteelta.
Ruuvikompressoreita ei saa asentaa mäntäkompressoreilla
varustettuihin ilmajärjestelmiin ilman eristystä, kuten esimerkiksi
tavallista keräilysäiliötä. On suositeltavaa, että kummankin tyyppiset
kompressorit johdetaan yhteiseen keräilysäiliöön erillisiä ilmalinjoja
käyttämällä.
Kuljetuskiinnikkeet ovat koneen toimitushetkellä paikoillaan.
Varmista, että ne poistetaan, jotta käyttökokoonpano liikkuu
vapaasti koneen toimiessa. Jokainen kiinnike on maalattu keltaiseksi.

Pako- ja Kondenssiputket
Uutta kompressoria (1) asennettaessa on tärkeää, että ilmajärjestelmä
tarkastetaan kokonaisuudessaan. Tämä varmistaa koko järjestelmän
turvallisuuden ja tehokkuuden.
Yksi mietittävä asia on nesteen siirto. Ilmankuivaimien (3) asentaminen on
aina hyvä käytäntö, sillä oikein valittuina ja asennettuina ne voivat vähentää
minkä tahansa nesteen siirron nollaan.
80447188 tark. B

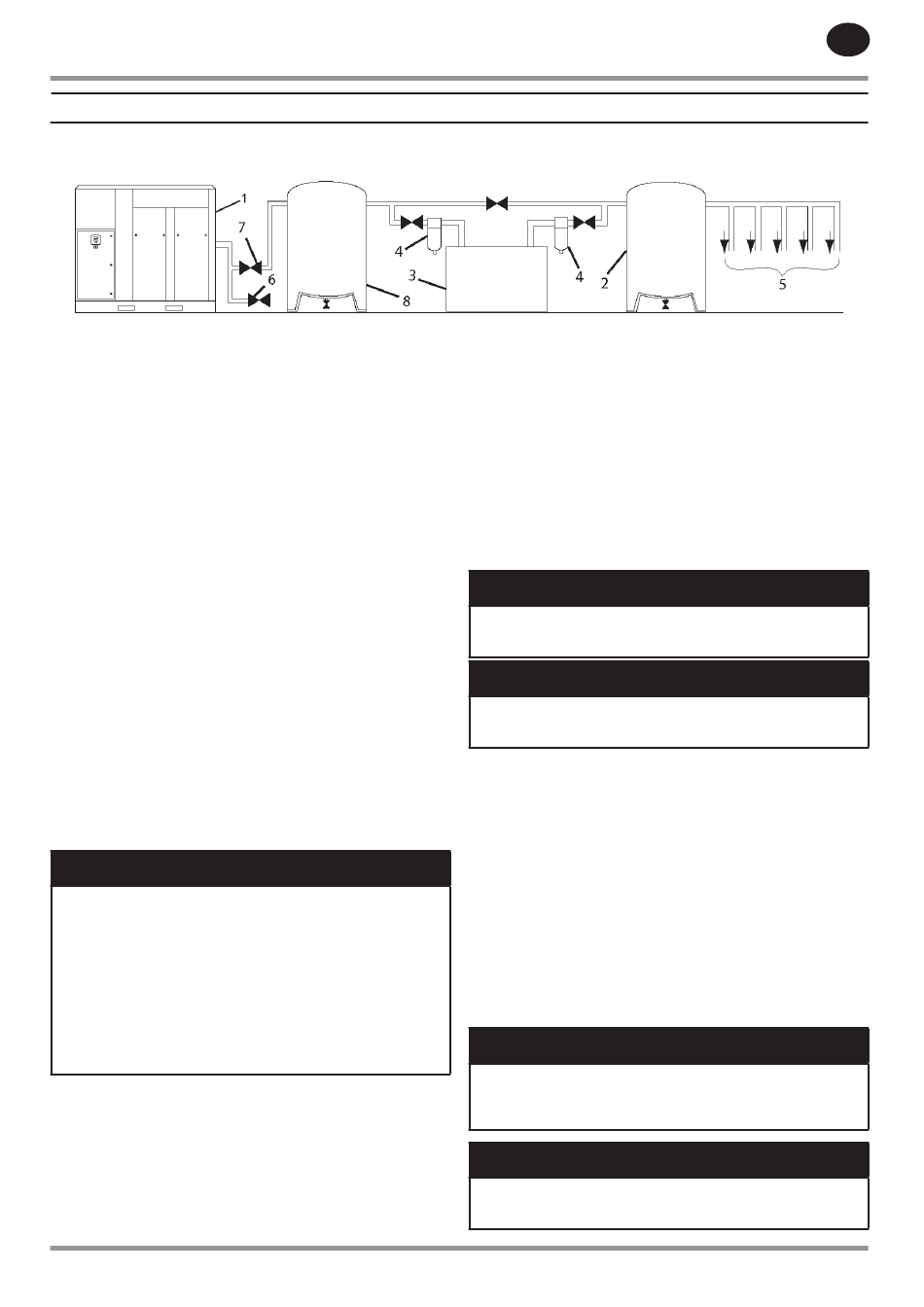

Kuva 1: Tyypillinen ilmajärjestelmä
HUOMAUTUS
ASENNUS
Keräilysäiliötä (2) suositellaan varmistamaan, että järjestelmän
kokonaisvolyymi on riittävä.
Poistoputkiston tulee olla vähintään saman kokoinen kuin kompressorin
poistoliitännän. Kaikkien putkien ja liitosten tulee olla sopivasti
purkauspaineelle mitoitettuja. Poistoputkisto ei saisi aiheuttaa
ratkaisemattomia tilanteita tai voimankäyttöä yksikölle.
Rivisuodattimien asentaminen on hyvä käytäntö (4).
Sisällytä laite (6) ilmaamaan poistoputkistoa myötäsuuntaan minimi paineen
sulkuventtiilistä, joka sijaitsee erotinsäiliössä ja vastasuuntaan ensimmäisestä
järjestelmän erotusventtiilistä (7).
Tässä tuotteessa on sisäinen poistoaukon sulkuventtiili. Ulkoista
sulkuventtiiliä ei tarvita. Erotusventtiili (7) on välttämätön yhden 1 metrin (36
tuuman) sisällä kompressorin poistoaukosta.
Tähän tuotteeseen ei saa liittää muovisia tai PVC:stä valmistettuja
putkia tai käyttää niitä missään myötäsuuntaan kulkevissa linjoissa
lukuun ottamatta lauhteen poistolinjoja.
Poistetussa ilmassa on pieniä prosenttipitoisuuksia kompressorin
voiteluöljyä. Tästä syystä tulee pitää huolta öljyn sopivuudesta
myötäsuuntaan oleville laitteille.
Kun kaksi pyörivää yksikköä toimii rinnakkain, tulee kummassakin
kompressorissa olla erotusventtiili (7) ja vesilukko (6) ennen yleistä
keräilysäiliötäTarkista, että poistoputket on asetettu estämään veden
joutuminen toimimattomaan koneeseen.
Märkä säiliö (8) on suositeltava tilanteissa, joissa ilmankuivain on
regeneratiivinen absorptiokuivain, jotta estetään kompressorin
lyhytjaksoisuus tyhjennysjakson aikana laitoksen ilmankysynnän ollessa
hidasta.
Sisäänrakennettu jälkijäähdytin alentaa purkausilman lämpötilan
kastepisteen alapuolelle (useimmissa ympäristöolosuhteissa). Tämä
aiheuttaa merkittävän vesihöyrymäärän kondensoitumisen. Jokaisessa
sisäänrakennetulla jälkijäähdyttimellä varustetussa kompressorissa on
kondenssin erotin/lukko tämän kondenssin poistamiseen.
Tippajalkakokoonpano ja eristysventtiili tulee asentaa lähelle kompressorin
purkua. Poistoputki tulee liittää pohjan kondensaatin poistoon.
Poistolinjan tulee viettää riittävästi myötäsuunnassa.
Automaattisen vesilukon toiminnan tarkistamisen helpottamiseksi,
poistoputkistossa tulee olla avoin suppilo. Poistoputken
sisähalkaisijan on oltava vähintään 8 mm (5/16 tuumaa)
Kompressorin vasteaikaa joudutaan ehkä säätämään matalan
volyymin järjestelmissä, joista saattaa puuttua keräilysäiliö (2). Ota
yhteys paikalliseen Ingersoll Randin huoltoedustajaan.
HUOMAUTUS
HUOMAUTUS
HUOMAUTUS
HUOMAUTUS
