Το χαρακτηριστικό Integral Sequencing (Ολοκληρωμένο σύστημα
αλληλουχίας) επιτρέπει στο συμπιεστή να δικτυωθεί με έως και τρεις
άλλους συμπιεστές (σταθερής ή μεταβλητής ταχύτητας) για τη διατήρηση
μιας σταθερής πίεσης συστήματος μέσω φόρτωσης και εκφόρτωσης
των συμπιεστών ανάλογα με τις ανάγκες. Το ολοκληρωμένο σύστημα
αλληλουχίας δεν απαιτεί πρόσθετο υλικό εξοπλισμό εκτός από μια σειριακή
σύνδεση δύο συρμάτων που συνδέεται αλυσιδωτά μεταξύ όλων των
συμπιεστών στο σύστημα, συνδεδεμένη στη θύρα X04 στον ελεγκτή.
Για να είναι ένας συμπιεστής μέλος του ολοκληρωμένου συστήματος
αλληλουχίας, πρέπει να είναι ενεργοποιημένο το σημείο ρύθμισης ελέγχου
COM στην καρτέλα ρυθμίσεων χειριστή και ο συμπιεστής πρέπει να
εκκινηθεί μέσω του τοπικού κουμπιού εκκίνησης. Επιπλέον, συνιστάται
να είναι ενεργοποιημένη η λειτουργία αυτόματης επανεκκίνησης, καθώς
το ολοκληρωμένο σύστημα αλληλουχίας ποτέ δεν εκκινεί και διακόπτει
μηχανήματα, αλλά μόνο τα φορτώνει και τα εκφορτώνει. Το ολοκληρωμένο
σύστημα αλληλουχίας βασίζεται στην αυτόματη επανεκκίνηση για να
απενεργοποιεί τον κινητήρα του συμπιεστή όταν δεν είναι απαραίτητος.
Σημειώστε ότι η διεύθυνση του συμπιεστή στο ολοκληρωμένο σύστημα
αλληλουχίας καθορίζεται από τη διεύθυνση RS-485 που έχει ρυθμιστεί στο
φάκελο γενικών ρυθμίσεων. Επίσης σημειώστε ότι το σήμα πίεσης που
χρησιμοποιείται για τον προσδιορισμό του πότε φορτώνεται ή εκφορτώνεται
ένας άλλος συμπιεστής βασίζεται στην ένδειξη πίεσης από το συμπιεστή που
έχει αντιστοιχιστεί ως o κύριος ελεγκτής του ολοκληρωμένου συστήματος
αλληλουχίας. Τέλος, σημειώστε ότι το Active Protocol (Ενεργό πρωτόκολλο)
στην καρτέλα γενικών ρυθμίσεων πρέπει να ρυθμιστεί στο Airbus485 για να
λειτουργεί σωστά το ολοκληρωμένο σύστημα αλληλουχίας.
Ορισμένες λειτουργίες μπορεί να παρεμβάλλονται στη φόρτωση και
εκφόρτωση των συμπιεστών:
• Επαληθεύστε ότι ο διακόπτης ενεργοποίησης απομακρυσμένης
φόρτωσης είναι στην ανοιχτή θέση. Το κλείσιμό του θα επιτρέψει στο
διακόπτη απομακρυσμένης φόρτωσης/εκφόρτωσης να καθορίσει την
εντολή φόρτωσης.
• Ο κύριος ελεγκτής ΠΡΕΠΕΙ να εκκινηθεί και να λειτουργεί στην
αλληλουχία. Διαφορετικά, οι συμπιεστές θα επανέλθουν στα τοπικά τους
σημεία ρύθμισης.
• Εάν ο κύριος ελεγκτής δίνει εντολή σε ένα δευτερεύοντα ελεγκτή να
φορτώσει και η τοπική πίεση του δευτερεύοντα ελεγκτή βρίσκεται
πάνω από το μέγιστο σημείο ρύθμισης εκτός σύνδεσής του, ή το σημείο
ρύθμισης άμεσης διακοπής του, ο δευτερεύων ελεγκτής θα εκφορτώσει
τοπικά, και θα παραμείνει εκφορτωμένος μέχρι η πίεση να πέσει κάτω από
τα σημεία ρύθμισης εντός σύνδεσης ή στόχου.
Integral Sequencing (Ολοκληρωμένο σύστημα αλληλουχίας) – Με
την ενεργοποίηση του ολοκληρωμένου συστήματος αλληλουχίας, ο
συγκεκριμένος συμπιεστής επιλέγεται να είναι ο κύριος ελεγκτής της
αλληλουχίας. Ο αισθητήρας πίεσης εκκένωσης συγκροτήματος του κύριου
ελεγκτή θα είναι το σήμα πίεσης που χρησιμοποιείται για το σύστημα. Η
προεπιλογή είναι απενεργοποιημένη. Παρακαλούμε βεβαιωθείτε ότι όλοι
οι συμπιεστές είναι ρυθμισμένοι για ολοκληρωμένο σύστημα αλληλουχίας
πριν να ενεργοποιήσετε αυτήν τη λειτουργία. Είναι σημαντικό μόνο ένας
80447188 Αναθ. B
συμπιεστής στο σύστημα να έχει ενεργοποιημένο αυτό το σημείο ρύθμισης,
διαφορετικά θα μπορούσε να επηρεαστεί η συμπεριφορά του συστήματος.
Αυτό το σημείο ρύθμισης θα πρέπει επίσης να τροποποιηθεί μόνο ενώ ο
συμπιεστής βρίσκεται εκτός λειτουργίας. Σημειώστε ότι ο κύριος ελεγκτής
του ολοκληρωμένου συστήματος αλληλουχίας δεν χρειάζεται να είναι ο
συμπιεστής στον οποίο έχει αντιστοιχιστεί η RS-485 διεύθυνση 1.
Unload Pressure (Πίεση εκφόρτωσης) – Καθορίζει την πίεση στην οποία
ένας συμπιεστής θα εκφορτωθεί από το σύστημα. Η πίεση εκφόρτωσης
συστήματος πρέπει πάντα να ρυθμίζεται χαμηλότερα από το τοπικό σημείο
ρύθμισης εκτός σύνδεσης των συμπιεστών στο σύστημα. Σημειώστε ότι όταν
βρίσκεται υπό τον έλεγχο του συστήματος, ο συμπιεστής θα αγνοήσει τα
τοπικά σημεία ρύθμισης πίεσης εκτός από λειτουργίες προστασίας.
Load Pressure (Πίεση φόρτωσης) – Καθορίζει την πίεση στην οποία
ένας συμπιεστής θα φορτωθεί από το σύστημα. . Η πίεση εκφόρτωσης
συστήματος πρέπει πάντα να ρυθμίζεται χαμηλότερα από το τοπικό
σημείο ρύθμισης εκτός σύνδεσης των συμπιεστών στο σύστημα. Η πίεση
εκφόρτωσης συστήματος πρέπει πάντα να ρυθμίζεται χαμηλότερα από το
τοπικό σημείο ρύθμισης εκτός σύνδεσης των συμπιεστών στο σύστημα.
Σημειώστε ότι όταν βρίσκεται υπό τον έλεγχο του συστήματος, ο συμπιεστής
θα αγνοήσει τα τοπικά σημεία ρύθμισης πίεσης εκτός από λειτουργίες
προστασίας.
Start Delay Interval (Έναρξη διαστήματος καθυστέρησης) – Καθορίζει το
χρονικό διάστημα μεταξύ της φόρτωσης των συμπιεστών. Αυτό εμποδίζει
την ταυτόχρονη φόρτωση όλων των συμπιεστών. Αυτό το σημείο ρύθμισης
πρέπει να ρυθμιστεί στο μεγαλύτερο χρόνο εκκίνησης οποιουδήποτε
συμπιεστή στο σύστημα. Γενικά, αυτός θα είναι ισοδύναμος με το χρόνο
μετάβασης λειτουργίας με την βοήθεια εκκινητή τύπου αστεροειδούς δέλτα
για ένα μηχάνημα σταθερής ταχύτητας, ή με το χρόνο διάκλισης για ένα
μηχάνημα VSD.
Damping (Απόσβεση) – Η ρύθμιση "Damping" (Απόσβεση) του στοιχείου
ελέγχου πίεσης που χρησιμοποιείται για τη ρύθμιση του πόσο γρήγορα το
σύστημα ανταποκρίνεται σε αποκλίσεις πίεσης. Η προεπιλογή είναι 10 και
κανονικά δεν πρέπει να τροποποιείται.
Tolerance (Ανοχή) - Η ρύθμιση "Tolerance" (Ανοχή) του στοιχείου ελέγχου
πίεσης που χρησιμοποιείται για να καθοδηγήσει το σύστημα στην
ανταπόκρισή του σε αλλαγές στην πίεση πάνω ή κάτω από τις πιέσεις
φόρτωσης/εκφόρτωσης. Η προεπιλογή είναι 3,0 psi και κανονικά δεν πρέπει
να τροποποιείται.
Number of Compressors (Αριθμός συμπιεστών) – Καθορίζει πόσοι
συμπιεστές βρίσκονται στο σύστημα. Ο μέγιστος αριθμός είναι 4.

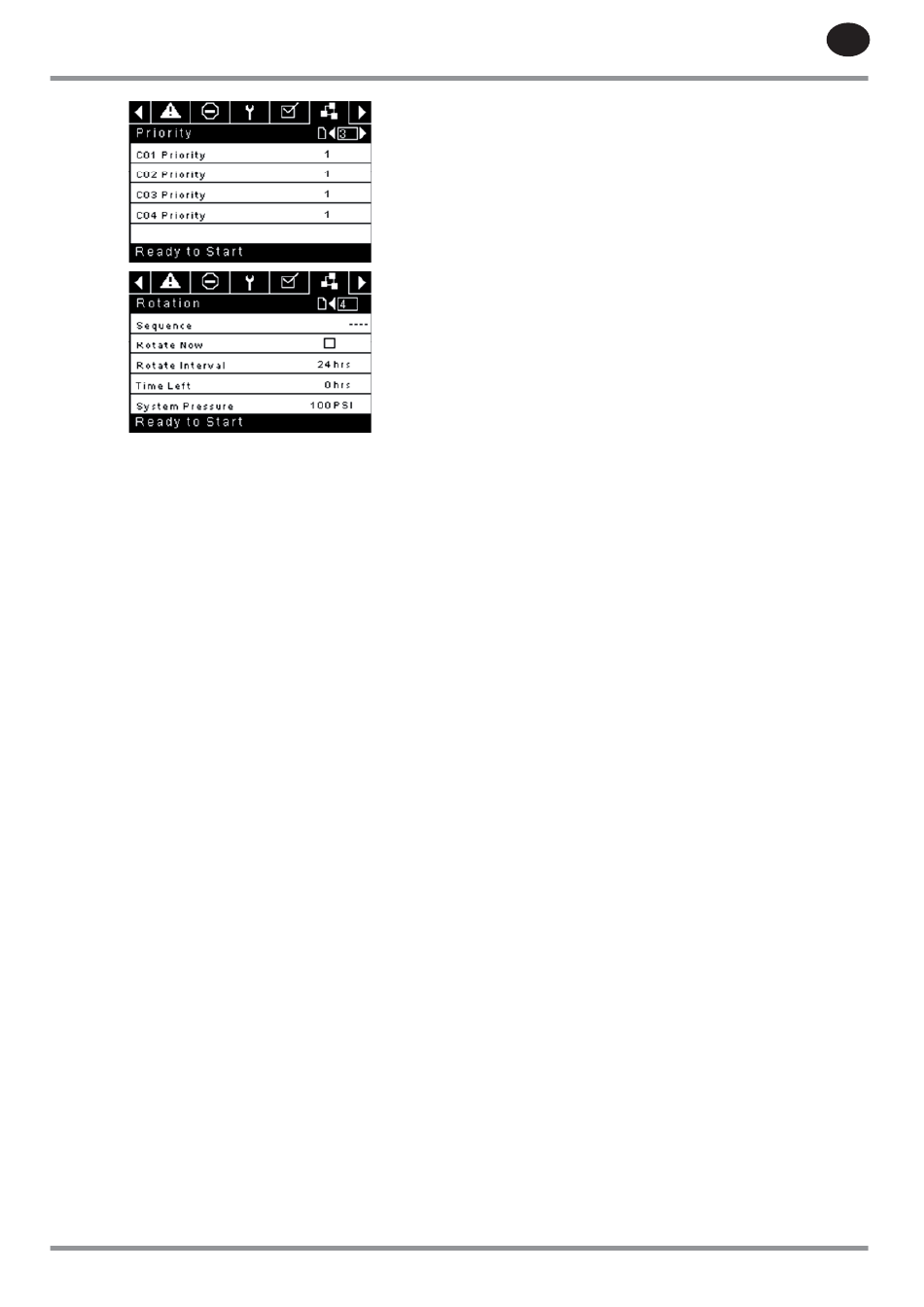

Priority (Προτεραιότητα) – Σε κάθε συμπιεστή μπορεί να αντιστοιχιστεί ένα
επίπεδο προτεραιότητας. Η ρύθμιση μιας προτεραιότητας για ένα συμπιεστή
επηρεάζει το πώς θα συμβεί η περιτροπή. Οι συμπιεστές με προτεραιότητα
1 θα βρίσκονται πάντα στην(ις) ηγετική(ές) θέση(εις), συνοδευόμενοι από
τους συμπιεστές με προτεραιότητα 2, κ.ο.κ. Οι θέσεις των συμπιεστών
εναλλάσσονται μόνο με συμπιεστές του ίδιου επιπέδου προτεραιότητας.
Sequence (Αλληλουχία) – Εμφανίζει την τρέχουσα σειρά φόρτωσης/
εκφόρτωσης του συστήματος. Σε κάθε συμπιεστή στο σύστημα έχει
αντιστοιχιστεί ένα γράμμα. Το γράμμα υποδεικνύει εάν το μηχάνημα με την
αντιστοιχισμένη διεύθυνση Airbus είναι ένα ηγετικό μηχάνημα (φορτώνει
πρώτο, εκφορτώνει τελευταίο) ή ένα από τα μηχανήματα αντιστάθμισης.
Το γράμμα A αντιστοιχίζεται στο ηγετικό μηχάνημα, το B στο επόμενο
μηχάνημα που φορτώνει, το C στο τρίτο μηχάνημα που φορτώνει, και το D
στο τελευταίο μηχάνημα που φορτώνει. Τα μηχανήματα θα εκφορτώνονται
με την αντίστροφη σειρά, δηλ. το A θα είναι το τελευταίο μηχάνημα σε
λειτουργία.
Η πρώτη θέση στην αλληλουχία - - - - στην καρτέλα Integral Sequencing
(Ολοκληρωμένο σύστημα αλληλουχίας), σελίδα 3, αναφέρεται πάντα στο
συμπιεστή στον οποίο έχει αντιστοιχιστεί η Airbus διεύθυνση 1. Η δεύτερη
θέση στην Airbus διεύθυνση 2, κ.ο.κ. Σημειώστε ότι η αλληλουχία των
γραμμάτων μπορεί να αλλάξει λόγω της περιτροπής.
Σημειώστε ότι η αλληλουχία θα εμφανίζεται μόνο στον κύριο ελεγκτή.
Rotate Now (Εναλλαγή τώρα) – Η επιλογή αυτού του σημείου ρύθμισης
θα κάνει την αλληλουχία να μετατοπιστεί ανάλογα με τις προτεραιότητες,
ανεξάρτητα από το σημείο ρύθμισης διαστήματος εναλλαγής.
Rotation Interval (Διάστημα εναλλαγής) – Καθορίζει τη χρονική περίοδο
μεταξύ αυτόματων εναλλαγών αλληλουχίας.
Time Left (Υπολειπόμενος χρόνος) – Κάνει αντίστροφη μέτρηση του
χρόνου μέχρι να συμβεί εναλλαγή της αλληλουχίας.
