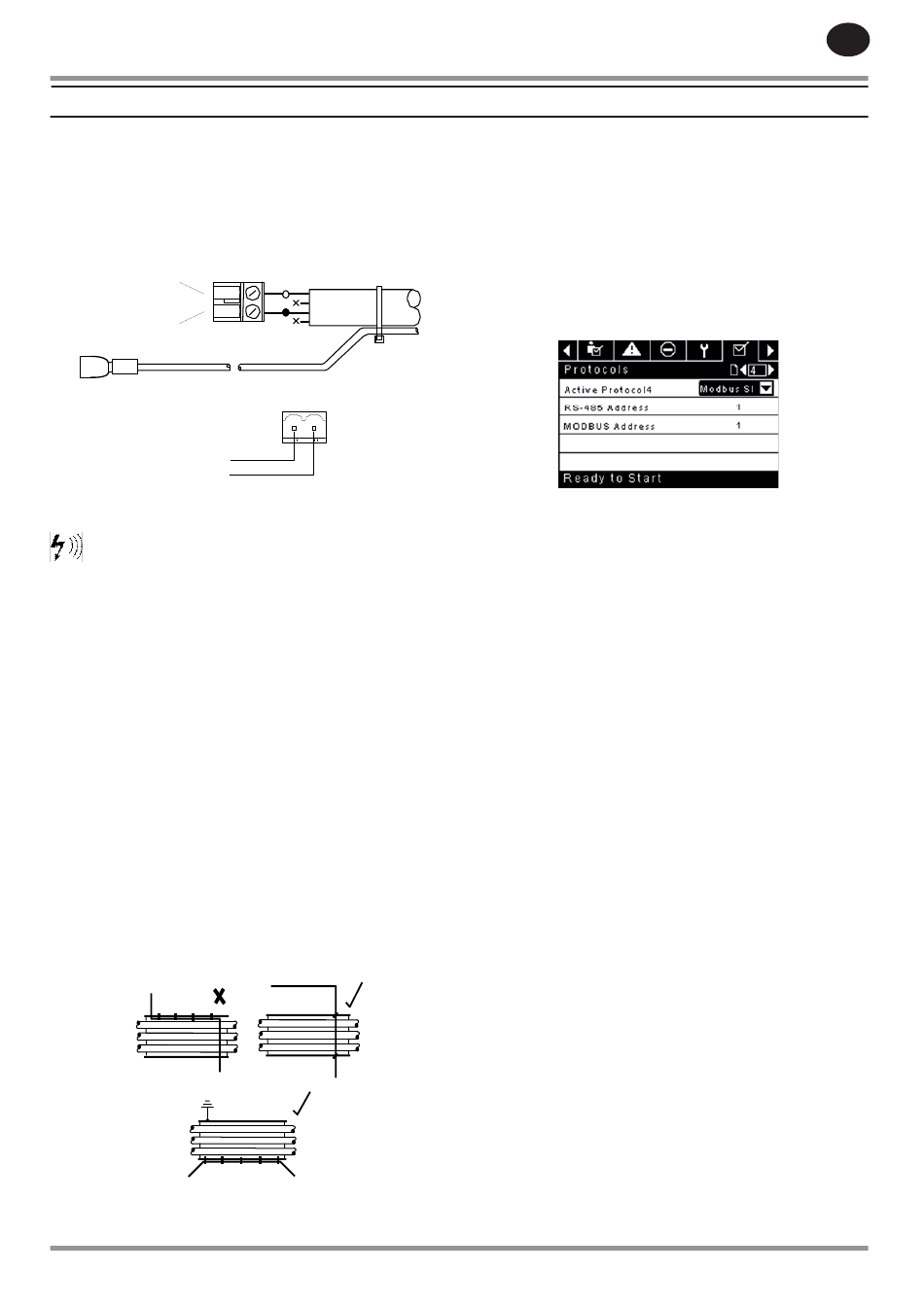

Σύνδεση Στο Δίκτυο Modbus
Ο ελεγκτής Xe-70M είναι σχεδιασμένος για να διασυνδέεται σε οποιαδήποτε
συσκευή ικανή για κύριο ελεγκτή RTU Modbus με χρήση καλωδίου Belden
9841 ή ισοδύναμου RS-485. Για να συνδεθεί στο δίκτυο, το καλώδιο πρέπει
να συνδεθεί στη θύρα X04 στον ελεγκτή, όπως φαίνεται στα διαγράμματα
παρακάτω:
L2
L 1

RS-485 Network
Οι επικοινωνίες δεδομένων RS-485 και άλλα σήματα χαμηλής τάσης
μπορούν να υποστούν ηλεκτρική παρεμβολή. Αυτή η πιθανότητα μπορεί να
οδηγήσει σε διαλείπουσα δυσλειτουργία ή ανωμαλία η οποία είναι δύσκολο
να διαγνωστεί. Για να αποφευχθεί αυτή η πιθανότητα, χρησιμοποιείτε πάντα
θωρακισμένα καλώδια γείωσης, συνδεδεμένα με ασφάλεια σε μια γνωστή
καλή γείωση στο ένα άκρο. Επιπλέον, δίνετε ιδιαίτερη προσοχή στη διαδρομή
του καλωδίου κατά τη διάρκεια της εγκατάστασης.
1. Ποτέ μη δρομολογείτε ένα καλώδιο επικοινωνιών δεδομένων RS-485 ή
σήματος χαμηλής τάσης δίπλα σε ένα 3-φασικό καλώδιο τροφοδοσίας
ρεύματος υψηλής τάσης. Εάν είναι απαραίτητο να διασταυρώσετε
τη διαδρομή ενός καλωδίου(ων) τροφοδοσίας ρεύματος, πάντα να
διασταυρώνετε τη διαδρομή σε ορθή γωνία.
2. Εάν είναι απαραίτητο να ακολουθήσετε τη διαδρομή των καλωδίων
τροφοδοσίας ρεύματος για μικρή απόσταση (για παράδειγμα: από
μια μονάδα συμπιεστή προς ένα τοίχο κατά μήκος μιας αναρτημένης
σχάρας καλωδίων) συνδέστε το καλώδιο RS-485 ή σήματος στην
εξωτερική πλευρά μιας γειωμένης σχάρας καλωδίων, έτσι ώστε η
σχάρα καλωδίων να σχηματίζει μια γειωμένη ασπίδα προστασίας από
ηλεκτρική παρεμβολή.
3. Όπου είναι δυνατόν, ποτέ μη δρομολογείτε ένα καλώδιο RS-485 ή
σήματος δίπλα σε εξοπλισμό ή συσκευές που μπορεί να αποτελούν
πηγή ηλεκτρικής παρεμβολής (για παράδειγμα: 3-φασικός
μετασχηματιστής τροφοδοσίας ρεύματος, μονάδα μεταγωγής
υψηλής τάσης, μονάδα δίσκου μετατροπέα συχνότητας, κεραία
ραδιοεπικοινωνιών).
80447188 Αναθ. B
ΣΎΝΔΕΣΗ ΚΑΙ ΧΕΙΡΙΣΜΌΣ ΤΟΥ MODBUS
Εικόνα 126
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
Εικόνα 127

Επιλογή Διεύθυνσησ Modbus
Κάθε συμπιεστής που είναι συνδεδεμένος στο δίκτυο MODBUS θα έχει μια
μοναδική αντιστοιχισμένη διεύθυνση, ξεκινώντας από το συμπιεστή 1 και
αυξάνοντας διαδοχικά στον αριθμό των συμπιεστών που είναι συνδεδεμένοι
στο δίκτυο MODBUS.
Η διεύθυνση Modbus για κάθε συμπιεστή ρυθμίζεται στην καρτέλα General
Settings (Γενικές ρυθμίσεις), Σελίδα 4. Η προεπιλεγμένη ρύθμιση διεύθυνσης
Modbus του ελεγκτή είναι 1,
Επιπλέον, το ενεργό πρωτόκολλο πρέπει να είναι ρυθμισμένο σε Modbus
Slave.
Εικόνα 128

Ρυθμίσεισ Modbus Master
Προκειμένου να επικοινωνεί σωστά με τον ελεγκτή Xe-M, ο κύριος ελεγκτής
Modbus πρέπει να είναι ρυθμισμένος για να επικοινωνεί με την ακόλουθη
διαμόρφωση:
Ρυθμός Baud – 9600
Bit δεδομένων – 8
Bit διακοπής – 1
Ισοτιμία – Καμία
Συνιστώνται οι ακόλουθες παράμετροι σταθμοσκόπησης για βέλτιστη
λειτουργία του συστήματος:
Ρυθμός σταθμοσκόπησης: Όχι λιγότερο από 500 ms
Χρονικό όριο: 500 ms
Επαναλήψεις: 2
