Ordnernavigation Und Symbole
Drücken Sie die LINKS- und RECHTS-Taste, um sich durch die auf dem LCD-
Display angezeigten Ordner mit Registerkarte zu bewegen. Die Navigation
gleitet vom letzten zum ersten Ordner und umgekehrt.

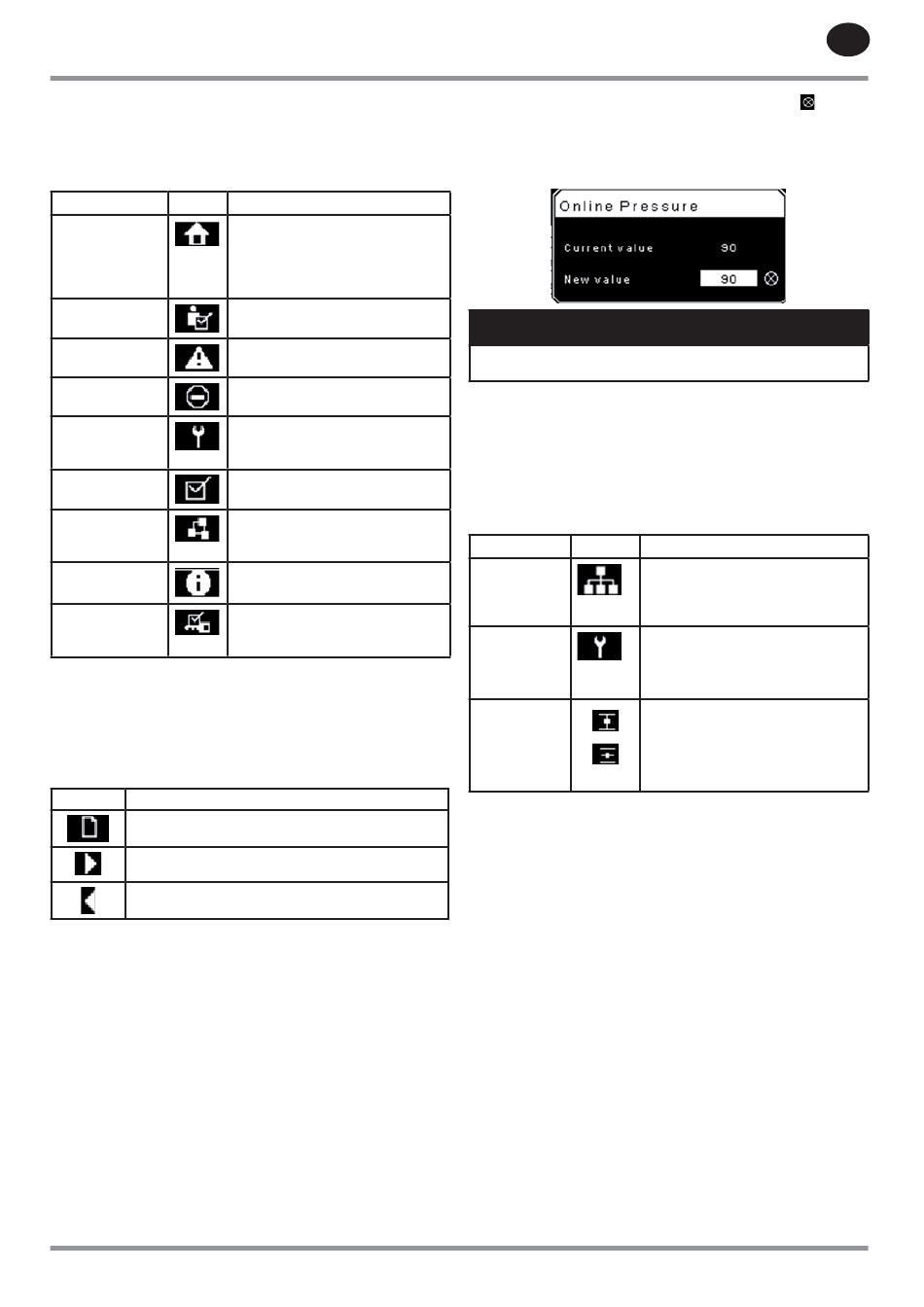

Tabelle 29 : Symbole der Ordnerleiste
Ordnername Symbol Beschreibung
Home
Benutzerdefi nierte
Sollwerte
Ereignisse
Ausl.-Verlauf
Wartung
Allgemeine
Einstellungen
Integrale
Sequenzierung
Status
Werkseinstellungen

Seitennavigation
Drücken Sie nach der Auswahl des gewünschten Ordners die ABWÄRTS-
Taste, um zum Seitenauswahlbereich zu gelangen, und wählen Sie dann die
gewünschte Seite mit der RECHTS- und LINKS-Taste aus. Mit der AUFWÄRTS-
Taste kehren Sie zu den Ordnerregisterkarten zurück.
Tabelle 30 : Seitensymbole der Titelleiste
Symbol
Beginn des Seitenauswahlbereichs.
Weist darauf hin, dass weitere Seiten verfügbar sind, die
durch Navigieren nach rechts erreicht werden können.
Weist darauf hin, dass weitere Seiten verfügbar sind, die
durch Navigieren nach links erreicht werden können.

Zugreifen Auf Parameter
Nach Auswahl der gewünschten Seite können die Parameter der Seite
mithilfe der ABWÄRTS-Taste ausgewählt werden. Der Cursor bewegt sich mit
jedem Drücken der ABWÄRTS-Taste weiter zum nächsten Parameter. Mit der
AUFWÄRTS-Taste kehren Sie zum vorherigen Parameter zurück.
Der Cursor gleitet über die Parameter. Wird der letzte Parameter erreicht,
navigiert das Drücken der ABWÄRTS-Taste den Cursor zur Ordnerleiste. Wird
der erste Parameter ausgewählt, bewegt das Drücken der AUFWÄRTS-Taste
den Cursor zum Seitenauswahlbereich.
Nach der Auswahl kann der Parameter durch Drücken der EINGABE-
Taste aufgerufen werden. Nehmen Sie mithilfe der NAVIGATIONS-Tasten
Änderungen vor und legen Sie dann durch Drücken der EINGABE-Taste die
Einstellung fest. Das Drücken der EINGABE-Taste nach dem Aufrufen eines
Parameters gibt die aktuelle Einstellung in das Steuerungsprogramm ein und
bringt den Cursor zurück zum ausgewählten Parameter auf der Seite.
Wenn sich der Cursor auf einem Parameter befi ndet, der ein Markierungsfeld
für „Aktiviert/Deaktiviert" besitzt, schaltet das Drücken der EINGABE-Taste die
Einstellung um.
80447188 Rev B
Systemleistung und wichtigste
Statusangaben. Die erste Seite dieses
Ordners ist die Standardseite, die
erscheint, wenn sich die Steuerung
einschaltet.
Systemoptionen und
Konfi gurationseinstellungen.
Systemereignisprotokoll.
Details über die letzten Auslösungen.
Status- und
Benachrichtigungseinstellungen für
Kompressorwartungselemente.
Allgemeine Einstellungen wie Sprache,
Zeit und Maßeinheiten.
Integrale Sequenzierung:
Kommunikationsstatus und
Konfi guration.
Messungen oder Status von/für alle
analogen und digitalen E/A.
Kompressorjustierungsparameter. Zeigt
auch Hardware- und Softwareversionen
an.
Beschreibung
Bei Fenstern für eine numerische Eingabe erscheint das Symbol
Abbildung 69 unten). Wenn Sie den Cursor über das Symbol bringen und
die EINGABE-Taste drücken, werden der Eintrag und alle vorgenommenen
Änderungen gelöscht.
Abbildung 69 : Fenster für numerische Eingabe
Nicht alle Seiten haben einstellbare Parameter. Einige Seiten
enthalten nur Informationen mit Lesezugriff .

Dashboard-symbole
Das Dashboard soll einen kurzen Überblick über den Systemstatus liefern.
Die folgende Tabelle zeigt die standardmäßigen Dashboard-Symbole und
ihre Defi nition. Beachten Sie, dass sich die Farbe dieser Symbole verändert,
je nachdem, welcher Zustand während des Betriebs von der Anwendung
eingestellt wurde.
Tabelle 31 : Dashboard-Symbole
Name Symbol
Fernbedienung
Wartung
erforderlich
Entlastet
oder
Belastet

Dashboard-statusmeldungen
Das Dashboard zeigt zudem den aktuellen Betriebszustand des Kompressors.
Folgende Zustände können im Betrieb eintreten:
• Startbereit – Es liegen keine Fehlfunktionen vor, und der Kompressor
kann sofort gestartet werden. Die Maschine kann jederzeit durch
Drücken auf den Startknopf gestartet werden.
• Startvorgang – Dem Kompressor wurde ein Startbefehl erteilt, und es
wird die Startsequenz durchgeführt. Die Zeitdauer für diesen Zustand
variiert je nach Anlassertyp der Maschine.
• Belastungsverzögerung – Der Kompressor wartet nach dem Starten
kurz, bevor die Maschine belastet werden kann. Auf diese Weise
wird sichergestellt, dass sich die Maschine vor der Belastung im
Betriebszustand befi ndet.
• Betrieb unter Belastung – Der Kompressor läuft und erzeugt Druckluft.
Das Einlassventil ist geöff net, das Auslassventil geschlossen.
• Unbelasteter Betrieb – Der Kompressor läuft, erzeugt jedoch keine
Druckluft. Das Einlassventil ist geschlossen, das Auslassventil geöff net.
• Neubelastungsverzögerung – Das ist ein kurzer Zeitraum, nachdem
der Kompressor entlastet wurde und bevor er wieder belastet werden
kann. Dadurch erhalten das Einlass- und das Bypass-Ventil Zeit, um ihre
ordnungsgemäßen Positionen zu erreichen.
• Auto-Neustart – Der Kompressor hat aufgrund eines Druckanstiegs
über den Offl ine- oder Auto-Stopp-Sollwert angehalten, und der Auto-
Neustart ist aktiviert. Der Kompressor startet automatisch erneut, wenn
der Druck auf den Online- oder Zieldrucksollwert absinkt.
HINWEIS
Beschreibung
Die Fernsteuerung ist aktiviert. Das kann
entweder Fernsteuerungsstart/-stopp,
COM-Steuerung, integrale Sequenzierung
oder Websteuerung sein.
Eine Wartungserinnerung steht bevor
oder ist bereits abgelaufen.
(z.B.: ein Luft- oder Ölfi lter muss
ausgetauscht werden).
Der Kompressors befi ndet sich im
entlasteten Zustand.
Der Kompressors befi ndet sich im
belasteten Zustand.
