Älä käytä kompressoria poistoputken tukemiseen.

Sähkötiedot
Kompressorin tulee olla kunnolla maadoitettu kaikkien sovellettavien
standardien ja määräysten (paikallisten, kansallisten) mukaisesti.
Kompressorin asennuksen tulee olla kaikkien sovellettavien standardien ja
määräysten (paikallisten, kansallisten) mukainen.
Kompressorilla tulee olla oma eristin, joka sijaitsee sen vieressä. Piiriä
ja kompressoria suojaava sulake on valittava paikallisten ja kansallisten
määräysten mukaisesti Yleistä-osiossa annettujen tietojen perusteella.
Asiakkaan/sähköurakoitsijan pitää mitoittaa syöttökaapelit niin, että piiri
on tasapainossa, eikä mikään muu sähkölaite pääse sitä ylikuormittamaan.
Sopivasta sähkönsyöttöpisteestä tulevien syöttökaapeleiden pituuteen
tulee kiinnittää erityistä huomiota, sillä jännitteen putoaminen voi laskea
kompressorin suorituskykyä.
Nopeussäätöisen käyttölaitteen (VSD) osalta kaapelikoot voivat
vaihdella huomattavasti, joten johdon kuristin on varustettu
kuparisilla väyläliittimillä. Näissä liitännöissä voidaan käyttää 6 mm
- 12 mm pultteja.
Tuloliittimien L1-L2-L3 syöttökaapeliliitäntöjen pitää olla kunnolla kiristetyt
ja puhtaat.
Jännitteen tulee vastata tuotteen arvokilven arvoja.
Ohjauspiirin muuntajassa on erilaisia jännitteen säätöjä. Varmista ennen
käynnistämistä, että ne on asetettu vastaamaan määritettyä käyttöjännitettä.
Irrota sulkulevy leikataksesi aukon tulovirtaliitäntää varten. Jos säätörasiaan
on välttämätöntä tehdä reikä eri kohtaan, on oltava varovaisia, etteivät
metallilastut pääse käynnistyslaitteeseen ja muihin rasian sisällä oleviin
sähköosiin. Jos tehdään uusi läpivienti, alkuperäinen reikä on tukittava.
Syöttökaapeli on kiristettävä tiiviisti käynnistinkoteloon asianmukaisen
pääsysuojauksen ylläpitämiseksi. Kiinteän nopeuden käynnistinkoteloiden
luokitus on NEMA4/IP65 ja VSD-käyttölaitteen käynnistinkoteloiden
luokitus on NEMA12/IP54. VSD-käyttölaitteissa syöttökaapeli on asetettava
tiiviisti käynnistinkoteloihin, jotta varmistetaan, että likainen ilma ei pääse
suodattimien ohi.
Kun sähköasennus on valmis, on vielä varmistettava, että puhaltimen tai
tuulettimen moottorin pyörintäsuunta on oikea.
Nopeussäätöisen käyttölaitteen osalta kone on suunniteltu käytettäväksi
alueilla, joissa sähköverkko on erillään läheisistä asuin- tai liikealueista.
Jos laitetta on aikomus käyttää kevyen teollisuuden alueella tai asuin- tai
liikealueilla, missä käytetään paikallista sähköverkkoa, voi olla välttämätöntä
suorittaa ylimääräisiä radiotaajuuksien (RF) suojaustoimia. Paikallinen
jälleenmyyjä tai toimittaja antaa pyydettäessä tietoja lisävarusteena
saatavista RF-suotimista.
VSD:tä varten kompressorin sähkörasiassa on antikondenssikuumennin
ja termostaatti. Piiri voidaan liittää itsenäiseen joko 110 V tai 230 V
yksivaiheiseen sähköverkkoon asennusmaan mukaan. Virtalähteen on
oltava varustettu asianmukaisilla sulakkeilla ja kompressorin viereen on
asennettava erillinen isolaattori. Tarkista, että termostaatin säätö on 29 ˚C (85
˚F). Paikallisia ja kansallisia säädöksiä on noudatettava. On suotavaa, ja joskus
pakollista, laittaa esille sopivia merkkejä, joilla varoitetaan, että koneessa on
kaksi erillistä virranlähdettä, jotka on eristettävä ennen töiden aloittamista.
VSD:tä varten kuumentimen virtapiiri voidaan syöttää ohjausmuuntimen
110 V haaroituksesta ja kytkeä kytkentäkaaviossa (toimitettu erillään tästä
käyttöoppaasta) esitetyllä tavalla.
Pää- ja puhallinmoottorin eristys on testattava pätevän
sähköasentajan toimesta ennen alkukäynnistystä tai pitkän
seisontajakson jälkeen kylmissä ja kosteissa olosuhteissa.
FI-6
HUOMAUTUS
HUOMAUTUS
HUOMAUTUS

Erityiset säädettävänopeuksisien (VSD) kompressor-
ien sähkönäkökohdat

Ensisijainen virtalähde
Kompressorin ensisijainen tuloteho voi tulla erilaisista muuntajalähteistä
ja kokoonpanoista. Yleisimmät tulotehon lähteet ja kokoonpanot ovat
toisiotähti ja toisiokolmio.

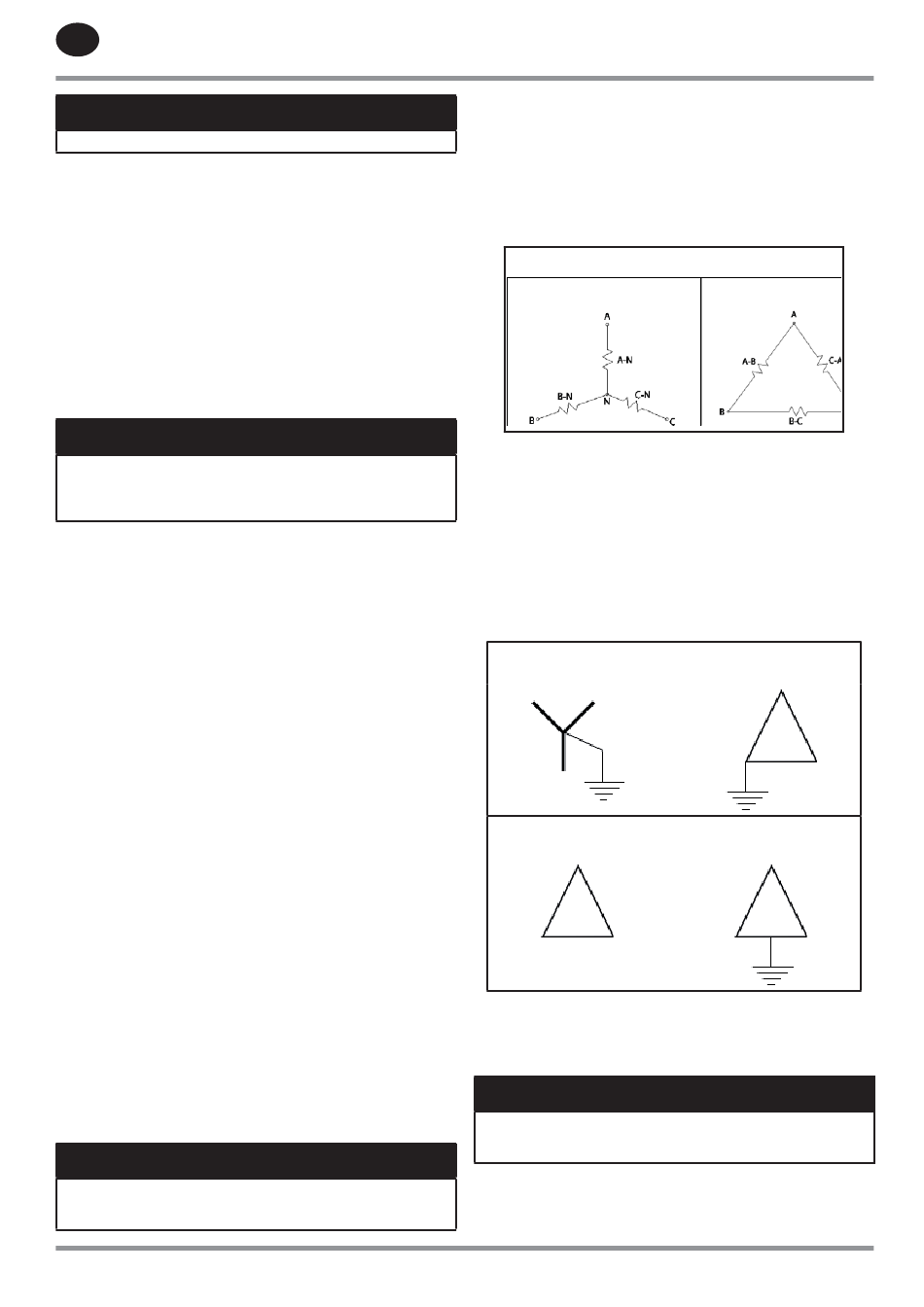

Kuva 2: Tähti- ja kolmiokokoonpanot
Tähti

Kuinka maadoittaa
Useimmissa olosuhteissa tähtijärjestelmä on maadoitettava. Tutustu
paikallisiin sähkösäännöksiin. Kun tähtijärjestelmä maadoitetaan, jännitteestä
tulee vakaa ja hallittu. Näin estetään järjestelmän vaurioituminen tilanteissa,
jotka aiheuttavat korkeajännitteen maahan. Yleisimmin maadoitetaan
tähtilähteen (keskellä olevasta) tähtipisteestä.
Kolmiojärjestelmää ei tarvitse maadoittaa. Jos kolmijärjestelmä
maadoitetaan, se maadoitetaan yhdestä vaiheesta. Sen voi myös maadoittaa
keskiottoon yhdessä vaiheessa.
Kuva 3: Tähti- ja kolmiomaadoitus
Maadoitettu tähti
(tyypillinen)
Maadoittamaton kolmio
(tyypillinen)
Tutustu sähkösäännöksiin maadoittaessasi kompressoria pysyvään
suojamaadoitukseen. Kompressorin suojaverhouksessa on virran
suojamaadoitusliitin, joka on merkitty merkinnällä "PE". Yleisin ensisijainen
tuloteho on neljäjohtoinen liitäntä, jossa on kolme virtajohtoa ja yksi
maadoitusjohto. Liitä maadoitusjohto maadoitusliittimeen.
HUOMAUTUS
Jos liitännässä on vain kolme virtajohtoa eikä yhtään
maadoitusjohtoa, liitä maadoitusliitin oikeaan rakennuksen maahan.
Kotelon kehys ei saa olla kytkettynä ilman sähkön suojamaadoitusta.
Kolmio
Kulmasta maadoitettu
kolmio (epätyypillinen)
Keskeltä maadoitettu
kolmio (ei tyypillinen)
