Mappenavigation & Ikoner
Tryk på HØJRE og VENSTRE tasterne for at fl ytte mellem de viste mapper
på LCD-displayet. Navigationen begynder forfra fra den sidste til den første
mappe og omvendt.

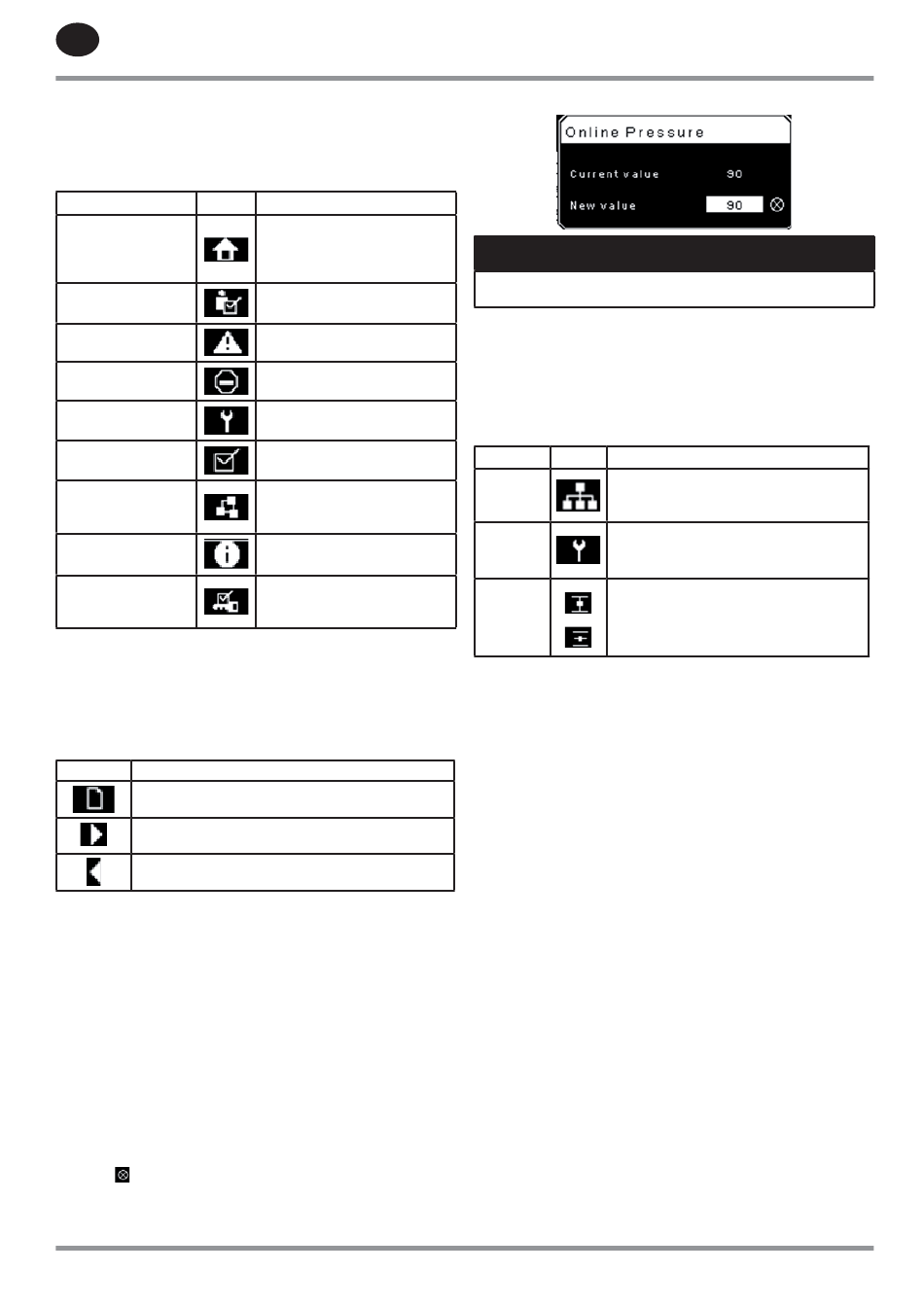

Tabel 29 : Mappelinjens ikoner
Mappenavn
Startside
Operatørindstillinger
Hændelser
Fejlhistorik
Vedligeholdelse
Generelle indstillinger
Integralsekventering
Status
Fabriksindstillinger

Sidenavigation
Når den ønskede mappe er valgt, skal du trykke på NED for at fl ytte til det
markerede sideområde og derefter bruge HØJRE og VENSTRE tasterne
til at vælge den ønskede side. Brug OP-tasten for at komme tilbage til
mappefanebladene.
Tabel 30 : Titellinjens sideikoner
Icon
Start på sidevalgsområdet.
Angiver, at der er fl ere sider til rådighed ved at navigere til
højre.
Angiver, at der er fl ere sider til rådighed ved at navigere til
venstre.

Adgang Til Parametre
Når den ønskede side er valgt, kan sidens parametre vælges ved hjælp af
NED-tasten. Markøren vil fl ytte til den næste parameter hver gang NED-tasten
bliver trykket. Brug OP-tasten for at gå tilbage til den foregående.
Markøren begynder forfra, så når den sidste parameter er valgt, vil
tryk på NED-tasten navigere markøren videre til mappelinjen. Hvis
den første parameter er valgt, vil tryk på OP-tasten fl ytter markøren til
sidevalgsområdet.
Når parametrene er valgt, kan de tilgås ved at trykke på ENTER-tasten. Udfør
ændringer vha. NAVIGATION-tasterne, og indtast derefter indstillingen ved at
trykke på ENTER-tasten igen. Når en parameter er åbnet, vil tryk på ENTER-
tasten indtaste den aktuelle indstilling i kontrolprogrammet og navigere
markøren tilbage til den valgte parameter på siden.
Når markøren er på en parameter, der har en aktiveret/deaktiveret boks, vil
tryk på ENTER-tasten medføre, at indstillingen skifter.
Dette ikon fi ndes på de numeriske indtastningsvinduer (se Figur 69
herunder). Placer markøren på det og tryk derefter på ENTER-tasten for at
annullere indtastningen og eventuelle ændringer, der blev foretaget.
DA-36
Ikon Beskrivelse
Systemets ydeevne og vigtigste
statusoplysninger. Den første side i
denne mappe er standardsiden, når
kontrolenheden først starter.
Systemindstillinger og
konfi gurationsindstillinger.
Log over systemhændelser.
Nærmere oplysninger om de
seneste fejl.
Status og varslingsopsætning til
kompressorvedligeholdelse.
Generelle indstillinger såsom sprog,
tid, og måleenheder.
Kommunikationsstatus
og konfi guration af
integralsekventering.
Målinger eller status fra/af alle
analoge og digitale I/O.
Kompressorens tuningsparametre.
Viser også hardware- og
softwareversioner.
Beskrivelse
Figur 69 : Numerisk indtastningsvindue
Ikke alle sider har justerbare parametre. Nogle indeholder kun
skrivebeskyttet information.

Instrumentpanelets Ikoner
Instrumentpanelet er beregnet til at give et hurtigt overblik over systemets
status. Følgende tabel viser instrumentpanelets standardikoner og deres
defi nition. Bemærk, at farven på disse ikoner ændres baseret på den tilstand,
der indstilles af programmet, mens den kører.
Tabel 31 : Ikoner på Xe-70M's instrumentpanel
Name Icon Description
Fjernstyring er aktiveret. Dette kan
Fjernstyring være fj ernstyret start/stop, COM-styring,
integralsekventering eller web-styring.
En servicepåmindelse nærmer sig eller er
Service
udløbet
påkrævet
(dvs.: et luft eller oliefi lter skal skiftes).
Afl astet
Kompressoren er i ubelastet tilstand.
eller
Kompressoren er i belastet tilstand.
Belastet

Statusbeskeder På Instrumentpanelet
Instrumentpanelet viser også kompressorens aktuelle driftstilstand. De
følgende tilstande kan forekomme under maskinens drift:
• Ready to Start (Klar til start) – Der registreres ingen fejl eller
startforhindringer på kompressoren i øjeblikket. Maskinen kan startes når
som helst ved at trykke på start-knappen.
• Starting (Starter op) – Der er blevet givet en startkommando til
kompressoren, og opstartsproceduren udføres. Varigheden af denne
tilstand kan variere afhængigt af maskinens startertype.
• Load Delay (Belastningsforsinkelse) – Kompressoren venter et øjeblik
efter opstart, inden maskinens belastning tillades. Dette sikrer, at
maskinen kører med driftstilstande, inden den belastes.
• Running Load (Kører med belastning) – Kompressoren kører og
frembringer luft. Indløbsventilen er åben, og udluftningsventilen er
lukket.
• Running Unloaded (Kører uden belastning) – Kompressoren kører, men
frembringer ikke luft. Indløbsventilen er lukket, og udluftningsventilen
er åben.
• Reload Delay (Genbelastningsforsinkelse) – Dette er en kort periode
efter kompressoren er afl astet før den igen må blive belastet. Det giver
indløbs- og bypass-ventilerne tid til at nå deres korrekte positioner.
• Auto-Restart (Automatisk genstart) – Kompressoren er standset pga.
trykstigning over indstillingsværdien for offl ine eller auto-stop, og auto-
genstart er aktiveret. Kompressoren vil genstarte automatisk, når trykket
falder til indstillingsværdien for online eller måltrykket.
• Stopping (Stopper) – Kompressoren har modtaget en stop-kommando,
og stop-proceduren udføres.
• Blowdown (Afblæsning) – Kompressoren skal vente i en kort periode
efter standsning af motoren, før den kan genstartes. Kompressoren
vil genstarte ved slutningen af afblæsningsperioden hvis en start-
kommando modtages under afblæsningen.
• Not Ready (Ikke klar) – Kompressoren har registreret en tilstand, der
ikke tillader, at kompressoren kan starte. Tilstanden skal afhjælpes, inden
opstart kan tillades, men kræver ikke godkendelse.
OBS
