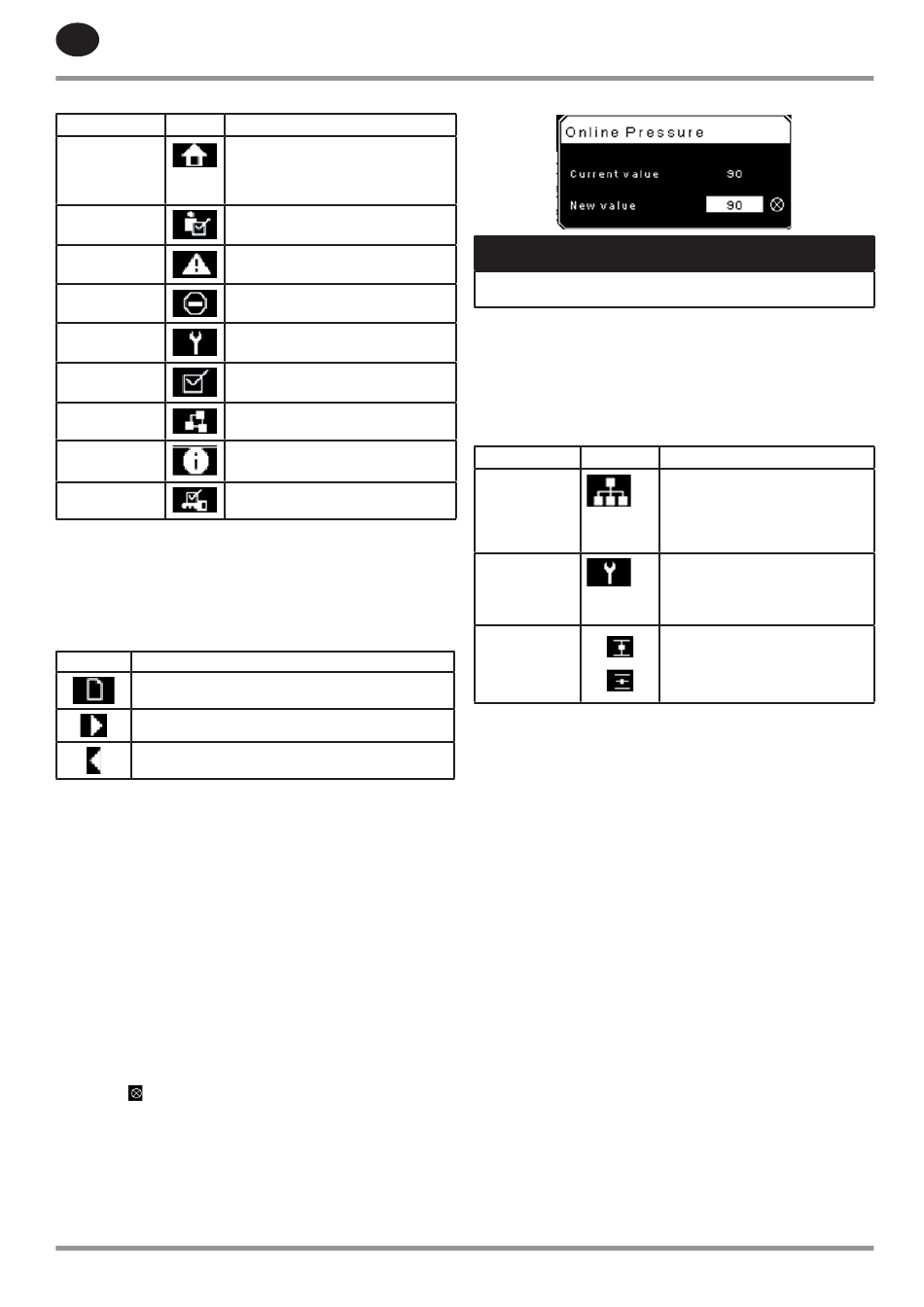

Taulukko 29 : Kansiopalkin kuvakkeet
Folder Nimi Kuvake Kuvaus
Koti
Käyttäjän
asetukset
Tapahtumat
Laukaisuhistoria
Huolto
Yleiset asetukset
Integraalinen
sekvensointi
Tila
Oletusasetukset

Navigointi Sivuilla
Kun haluttu kansio on valittuna, paina DOWN (ALAS) -näppäintä siirtyäksesi
sivuvalinta-alueelle ja käytä RIGHT (OIKEA)- ja LEFT (VASEN) -näppäimiä
valitaksesi haluamasi sivun. Käytä UP (YLÖS) -näppäintä päästäksesi takaisin
kansiovälilehdelle.
Taulukko 30 : Otsikkopalkin sivukuvakkeet
Kuvake
Sivuvalinta-alueen alku.
llmaisee, että oikealle selatessa on vielä lisää sivuja.
Ilmaisee, että vasemmalle selatessa on vielä lisää sivuja.

Parametrien Muuttaminen
Kun olet valinnut haluamasi sivun, voit valita sivun parametrit painamalla
DOWN (ALAS) -näppäintä. Kohdistin liikkuu seuraavaan parametriin aina kun
DOWN (ALAS) -näppäintä painetaan. Painamalla UP (YLÖS) -näppäintä pääset
edelliseen parametriin.
Kohdistin siirtyy eteenpäin, kun viimeinen parametri on valittu, ja painamalla
DOWN (ALAS) -näppäintä, kohdistin siirtyy kansiopalkkiin. Jos ensimmäinen
parametri on valittu, UP (YLÖS) -näppäimen painaminen siirtää kohdistimen
sivun valinta-alueelle.
Valittuihin parametreihin pääsee painamalla ENTER-näppäintä. Voit muuttaa
parametreja navigointinäppäimillä ja syöttää sitten asetuksen painamalla
uudelleen ENTER-näppäintä. Kun parametriin on päästy, ENTER-näppäimen
painaminen vie nykyisen asetuksen ohjainohjelmaan ja siirtää kohdistimen
takaisin valittuun parametriin sivulla.
Kun osoitin on sellaisen parametrin kohdalla, jossa on käytössä / ei käytössä
-ruutu, näiden kahden asetuksen välillä voi siirtyä painamalla ENTER-
näppäintä.
Tämä kuvake näkyy numeroiden syöttöikkunassa (katso kuva 69 alla).
Kohdistimen sijoittaminen kyseisen kuvakkeen päälle sekä ENTER-näppäimen
painaminen peruuttaa kaikki tehdyt muutokset.
FI-36
Järjestelmän suorituskyky ja tilan
päätiedot. Kansion ensimmäinen sivu
on oletussivu, kun ohjain käynnistyy
ensimmäisen kerran.
Järjestelmävalinnat ja
konfi gurointiasetukset.
Järjestelmätapahtumien loki.
Tiedot viimeisimmistä laukaisuista.
Kompressorin huoltoa koskevien asioiden
tila ja asetusilmoitukset.
Yleiset asetukset kuten kieli, aika ja
mittayksiköt.
Integraalisen sekvensoinnin viestintätila ja
konfi guraatio.
Kaikkien analogisten ja digitaalisten
liitäntöjen mittaukset tai tila.
Kompressorin säätöparametrit. Näyttää
myös laiteversion ja ohjelmistoversion.
Kuvaus
Kuva 69 : Numeroiden syöttöikkuna
HUOMAUTUS
Kaikilla sivuilla ei ole muutettavia parametreja. Joillakin on vain luku
-tietoa.

Kojetaulun Kuvakkeet
Kojetaulu on tarkoitettu nopeaan järjestelmän tilan yleiskatsaukseen.
Seuraavassa taulukossa on luettelo kojetaulun vakiokuvakkeista ja niiden
määritelmät. Huomaa, että kuvakkeiden väri vaihtuu sovelluksen asettamien
tilojen mukaan käynnissä olon aikana.
Taulukko 31 : kojetaulun kuvakkeet
Nimi Kuvake
Kauko-ohjaus
Huoltoa
vaaditaan
Kuormittamaton
tai
Kuormitettu

Kojetaulun Tilailmoitukset
Kojetaulussa näkyy myös kompressorin nykyinen toimintatila. Laitteen
toiminnan aikana voi esiintyä seuraavia tiloja:
• Ready to Start (Valmis käynnistymään) – Kompressorissa ei ole
parhaillaan laukaisuolosuhteita eikä se ole käynnistyksen estotilassa.
Laite voidaan käynnistää painamalla käynnistyspainiketta milloin tahansa
• Starting (Käynnistys) – Kompressorille on annettu käynnistyskomento ja
käynnistyssekvenssiä suoritetaan. Tämän tilan kesto voi vaihdella laitteen
käynnistintyypin mukaan.
• Load Delay (Kuormituksen viive) – Kompressori odottaa vähän aikaa
käynnistyksen jälkeen ennen kuin laitteen kuormittaminen voi alkaa.
Tämä takaa, että laite on käyttötilassa ennen kuormitusta.
• Running Loaded (Käy kuormitettuna) – Kompressori toimii ja tuottaa
ilmaa. Tuloventtiili on avoin ja puhallusventtiili on suljettu.
• Running Unloaded (Käy kuormittamattomana) – Kompressori
on käynnissä, mutta ei tuota ilmaa. Tuloventtiili on suljettu ja
puhallusventtiili on avoin.
• Reload Delay (Uudelleen kuormituksen viive) – Tämä on lyhyt aika
kompressorin kuormituksen purkautumisen ja uudelleen kuormittamisen
välillä. Tämä antaa tulo- ja varoventtiileille aikaa päästä oikeisiin
asentoihin.
• Auto-Restart (Automaattinen uudelleenkäynnistys) – Kompressori
on pysähtynyt paineen noustua offl ine-rajan tai automaattisten
asetuspisteiden yläpuolelle ja automaattinen uudelleenkäynnistys on
otettu käyttöön. Kompressori käynnistyy automaattisesti, kun paine
putoaa online-rajan tai tavoitepaineen asetuspisteeseen.
• Stopping (Pysäytys) – Kompressori on saanut pysäytyskomennon ja
pysäytyssekvenssiä suoritetaan
• Blowdown (Puhalluksen pysäytys) – Kompressorin on odotettava
lyhyen aikaa moottorin pysäytyksen jälkeen, ennen kuin kompressori
voidaan käynnistää uudelleen. Kompressori käynnistyy uudelleen
Kuvaus
Kauko-ohjaus on otettu käyttöön.
Tämä voi olla kauko-ohjattu
käynnistys/pysäytys, COM-ohjaus,
integraalinen sekvenssi tai verkko-
ohjaus.
Huoltomuistutus siitä, että huoltoaika
lähenee tai on mennyt ohi
(ts. ilma- tai öljysuodatin tarvitsee
vaihtamista).
Kompressori on kuormittamattomassa
tilassa.
Kompressori on kuormitetussa tilassa.
