Huomaa, että Ota käyttöön 7APT -asetuspisteen täytyy olla PÄÄLLÄ, jotta
tämä varoitus voisi näkyä
Virheellinen kalibrointi
Teksti Xe-70M:n näytöllä: Invalid Cal
Tapahtuu, jos anturin nolla-arvo on +/- 10 %. Katso kohta anturin kalibrointi.
Laukaisutapahtumien luettelo
Matala säiliön paine
Teksti Xe-70M:n näytöllä: Low Sump Press
Tapahtuu, jos yksikkö käy kuormittamattomana tai kuormitettuna ja 3APT on
vähemmän kuin 13 psi 15 sekuntia.
Huomaa, että Ota käyttöön 3APT -asetuspisteen täytyy olla PÄÄLLÄ, jotta
tämä varoitus voisi näkyä
Korkea ilmapään purkauslämpötila
Teksti Xe-70M:n näytöllä: High A/E Disch T
Tapahtuu, jos 2ATT on yli 108,9 °C (228 °F) ja yksikkö on käynnissä.
Tarkista moottorin pyöriminen
Teksti Xe-70M:n näytöllä: Ck Motor Rot
Tämä tapahtuu, jos 3APT on yksikössä alle 1 psi 3 sekuntia käynnistyksen
jälkeen (6 sekuntia, jos yksikkö on varustettu pehmeällä käynnistyksellä
tai ilmapään purkauslämpötila on alle 10 °C (50°F)). Tämän tilan saattaa
aiheuttaa moottorin käyminen vastakkaiseen suuntaan. Kun oikea
moottorin pyörimissuunta on saavutettu, tilannetta ei tarkasteta uudelleen,
ellei ohjaimesta katkaista virtaa. Jos oikeaa moottorin pyörimissuuntaa ei
saavuteta, tämä toimintahäiriö tarkistetaan kunkin käynnistyksen jälkeen,
kunnes oikea moottorin pyörimissuunta on saavutettu. Oikea moottorin
pyörimissuunta saavutetaan, kun ohjaimen lukema säiliön paine on
vähintään 1 psi 3 sekunnin kuluessa käynnistyksestä.
Huomaa, että Ota käyttöön 3APT -asetuspisteen täytyy olla PÄÄLLÄ, jotta
tämä varoitus voisi näkyä
Ylikuormitus
Teksti Xe-70M:n näytöllä: Overload
Tämä tapahtuu, jos tuulettimen tai moottorin ylikuormitusreleet avautuvat.
Liittimen tulee olla auki vähintään 3 sekuntia ennen kuin laukaisu tapahtuu.
Teksti Xe-70M:n näytöllä: Main Motor OL
Tämä tapahtuu, jos käytössä olevat anturit osoittavat, että moottorin
ampeerikulutus on liian suuri. Tämä ylikuormitus vastaa 10A:n laukaisutasoa.
Etäpysäytyksen toimintahäiriö
Teksti Xe-70M:n näytöllä: Rem Stop Fail
Tämä tapahtuu, jos ETÄKÄYNNISTYS/PYSÄYTYS on käytössä, etäpysäytyksen
painike on avoinna ja kumpaakin käynnistyspainiketta painetaan.
Etäkäynnistyksen toimintahäiriö
Teksti Xe-70M:n näytöllä: Rem Start Fail
Tapahtuu, jos etäkäynnistys/pysäytysvalinta on käytössä, yksikkö on
käynnistetty etäkäynnistyspainikkeella ja painike jää kiinni 7 sekunniksi
yksikön käynnistymisen jälkeen.
Anturin toimintahäiriö
Teksti Xe-70M:n näytöllä: 3APT Failure, 4APT Failure, 7APT Failure, 2ATT
Failure, Main Motor CT Failure
Tämä tapahtuu, jos anturin huomataan puuttuvan tai olevan rikki. Tämä
laukaisu vaikuttaa sensoreihin CT1, CT2, CT3, 3APT, 4APT, 7APT ja 2ATT.
Anturien vieressä tulisi näkyä anturin toimintahäiriön viesti. Anturin
toimintahäiriön viestit ovat seuraavaa muotoa: 3APT Failure
Hätäpysäytys
Teksti Xe-70M:n näytöllä: Emergency Stop
Tämä tapahtuu kun HÄTÄPYSÄYTYSPAINIKETTA on painettu.
80447188 tark. B
Öljypohj. ylipaine
Teksti Xe-70M:n näytöllä: High Sump Pres
Tämä tapahtuu, jos kompressori käy kuormattuna ainakin 8 sekuntia ja jokin
seuraavista kolmesta ehdosta täyttyy. (1) Säiliön paine on korkeampi kuin 35
psi:n nimellispaine. (2) Erottimen paineen alenema on mitattuna yli 25 psi
ja kotelon purkupaine vähintään sama minimi online-asetuspisteen arvon
kanssa. (3) Säiliön paine on yli 165 psi, jos nimellispaine on alle 190 psi tai
säiliön paine on yli 220, jos nimellispaine on 190 psi.
Huomaa, että Ota käyttöön 3APT -asetuspisteen täytyy olla PÄÄLLÄ, jotta
tämä varoitus voisi näkyä
Liian kylmä starttiin
Teksti Xe-70M:n näytöllä: Unit Too Cold
Tämä tapahtuu, jos yksikön ympäristön lämpötila on alhainen, ilmapään
purkulämpötila (2ATT) on alle 1,6 °C (35 °F), ja käyttäjä yrittää käynnistää
kompressorin. Tämä vika voi tapahtua vain kerran päivässä. Kun virhe on
tapahtunut, käyttäjä voi nollata sen ja käynnistää kompressorin. Tämä virhe
kirjautuu laukaisuhistoriaan ilmaisemaan, että yksikkö on käynnistetty liian
matalan lämpötilan olosuhteissa.
Käynnistyksen estoluettelo
Korkea ilmapään purkauslämpötila
Teksti Xe-70M:n näytöllä: High A/E Disch T
Tapahtuu, jos 2ATT on suurempi kuin 95 % arvosta 108,9 °C (228 °F).
Öljypohj. ylipaine
Teksti Xe-70M:n näytöllä: High Sump Pres
Tämä tapahtuu, jos säiliön paine (3APT) on 25 psi tai korkeampi kuin
kompressorin nimellispaine.

Laukaisuhistoria
Sivut 1:stä Maksimissaan 3:een

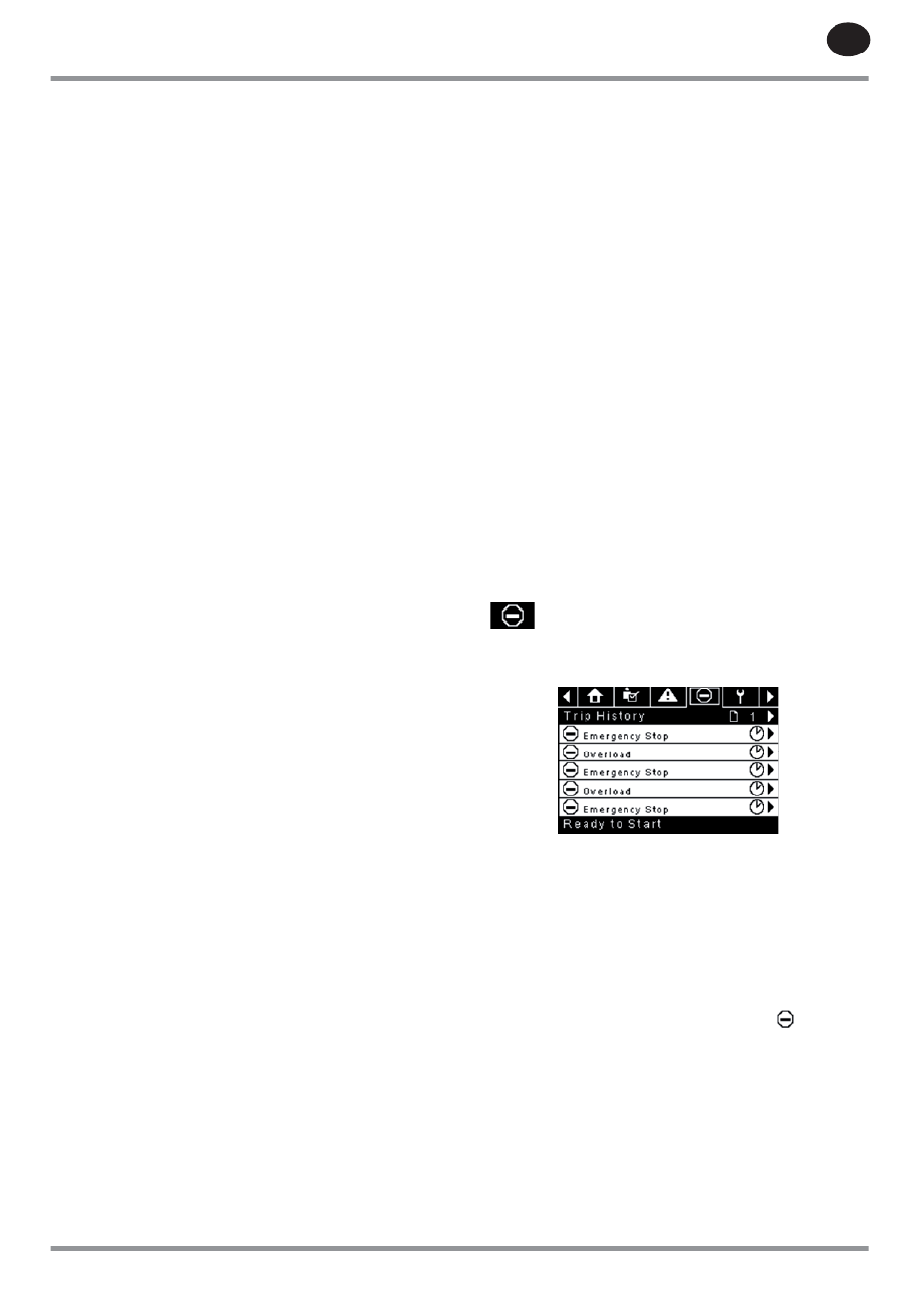

Kuva 78 : Laukaisuhistoria
Laukaisuhistoriakansion sivulla on enintään viimeiset 15 laukaisua, jotka
ohjain on havainnut ja merkinnyt aikamerkinnällä. Laukaisut on rekisteröity
järjestyksessä, numero yksi on uusin ja 15 on vanhin. Kun uusi laukaisu
kirjautuu, siitä tulee numero yksi ja kaikki muut siirtyvät numerolla eteenpäin.
Tapahtumia voi selata otsikkopalkin sivunumeroiden avulla. Jokaisella sivulla
näkyy enintään seitsemän tapahtumaa. Sivulla yksi on tapahtumat yhdestä
viiteen, sivulla kaksi kuudesta kymmeneen jne.
Seuraavat kohdat kirjaavat syötteen laukaisuhistoriaan.
• Laukaisut
Aktiiviset laukaisut näyttävät vilkkuvan laukaisukuvakkeen
huomioidut laukaisut näkyvät pysyvänä kuvakkeena.
Laukaisuhistoriassa on myös tietokoneen tiedot laukaisuhetkeltä auttamaan
diagnostiikkaa ja vianetsintää. Siirtymällä laukaisutiedon kohdalle ja
painamalla oikeaa nuolinäppäintä esiin tulee laukaisuhistorian viestiruutu.
