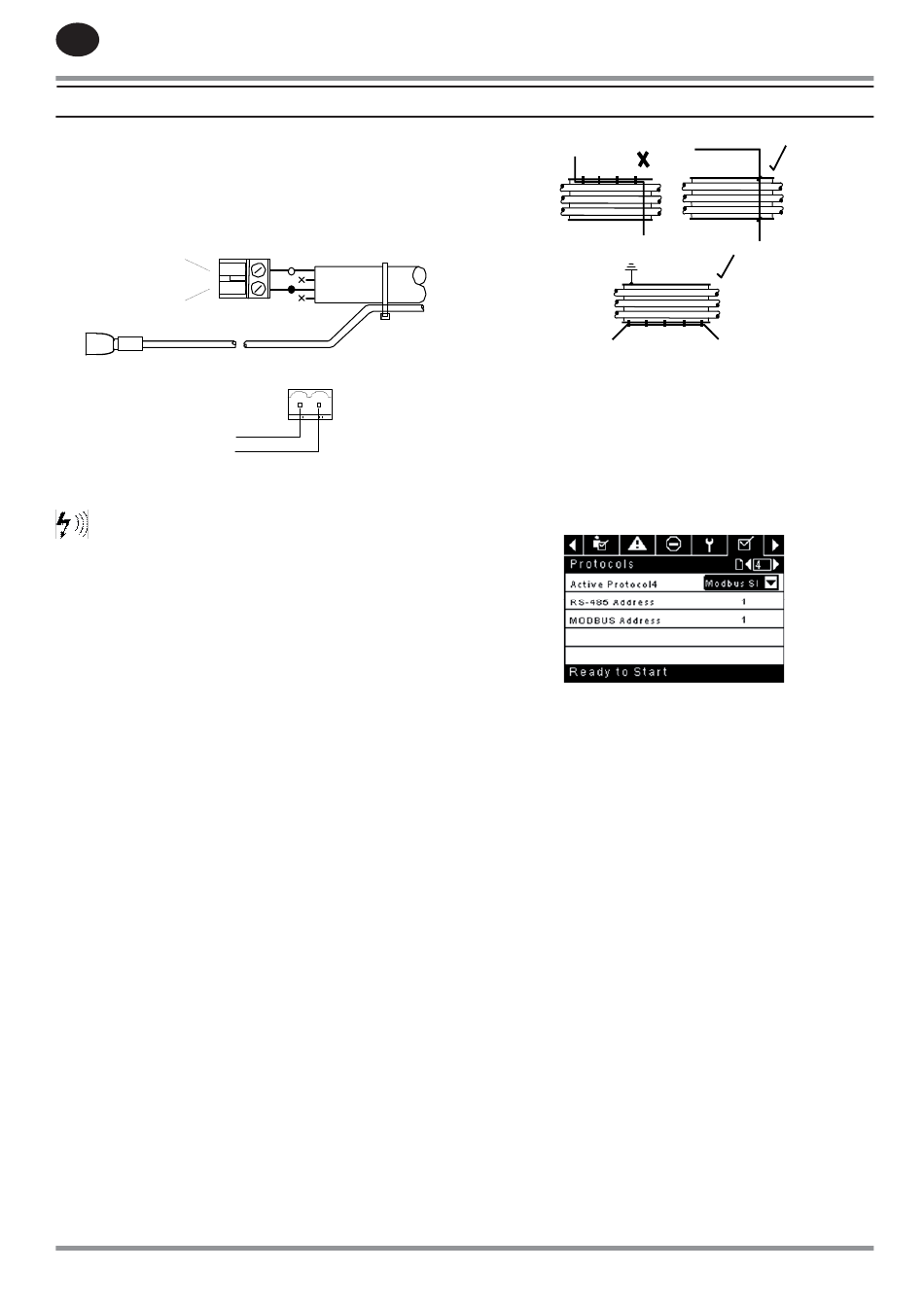

Connessione Alla Rete Modbus
Il controller Xe-70M è stato progettato per interfacciarsi a qualsiasi
dispositivo Modbus RTU con capacità master usando un cavo Belden 9841 o
RS-485 equivalente. Per la connessione alla rete, il cavo deve essere collegato
alla porta X04 del controller come mostrato nei diagrammi che seguono:
L2
L 1

Rete RS-485
Le comunicazioni dati su RS485 e altri segnali a bassa tensione
possono essere soggetti a interferenza elettrica. Questo potenziale
può comportare malfunzionamenti o anomalie intermittenti, diffi cili da
diagnosticare. Per evitare questa possibilità, utilizzare sempre cavi schermati
a terra, saldamente collegati a un punto di terra sicuro e conosciuto. Inoltre,
tenere debitamente conto della disposizione dei cavi durante l'installazione.
1. Non disporre mai un cavo RS485 di comunicazione dati o di segnale
a bassa tensione lungo un cavo di alimentazione trifase ad alta
tensione. Se è necessario attraversare il percorso di uno o più cavi di
alimentazione, farlo sempre ad angolo retto.
2. Se è necessario seguire l'instradamento di cavi di alimentazione per
una breve distanza (ad esempio: da un'unità di compressore a una
parete lungo una passerella sospesa), fi ssare l'RS-485 o il cavo segnali
sulla parte esterna di una passerella provvista di messa a terra, in modo
che questa formi uno schermo a massa contro le interferenze elettriche.
3. Ove possibile, non disporre mai un RS-485 o un cavo di segnale
vicino ad apparecchiature o dispositivi che possono essere fonte di
interferenza elettrica (ad esempio: trasformatore di alimentazione
trifase, unità di commutazione ad alta tensione, modulo di comando
dell'invertitore di frequenza, antenna per le comunicazioni radio).
IT-60
CONNESSIONE E CONTROLLO MODBUS
Figura 126
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
Figura 127

Selezione Indirizzo Modbus
A ciascun compressore collegato alla rete MODBUS è stato assegnato un
indirizzo esclusivo, ad iniziare dal compressore 1 e aumentando in sequenza
fi no al numero dei compressori collegati alla rete MODBUS.
L'indirizzo Modbus di ogni compressore è impostato sulla scheda
Impostazioni generali, Pagina 4. L'impostazione predefi nita dell'indirizzo
Modbus del controller è 1
Inoltre, il protocollo attivo deve essere impostato a Modbus Slave.
Figura 128

Impostazioni Master Modbus
Per comunicare correttamente con il controller Xe-M, il master Modbus deve
essere impostato per comunicare con la seguente confi gurazione:
Velocità di trasmissione – 9600
Bit di dati – 8
Bit di stop– 1
Parità – Nessuna
I seguenti parametri di scansione sono consigliati per un funzionamento
ottimale del sistema:
Velocità di scansione: Non meno di 500 ms
Timeout: 500 ms
Ripetizioni: 2
