Mapju Navigācija Un Ikonas

Lai pārvietotos pa ciļņu veidā izkārtotām mapēm, kas redzamas LCD displejā,
nospiediet taustiņu PA LABI un PA KREISI. Navigācija ir veicama no pirmās līdz
pēdējai mapei un atpakaļ.

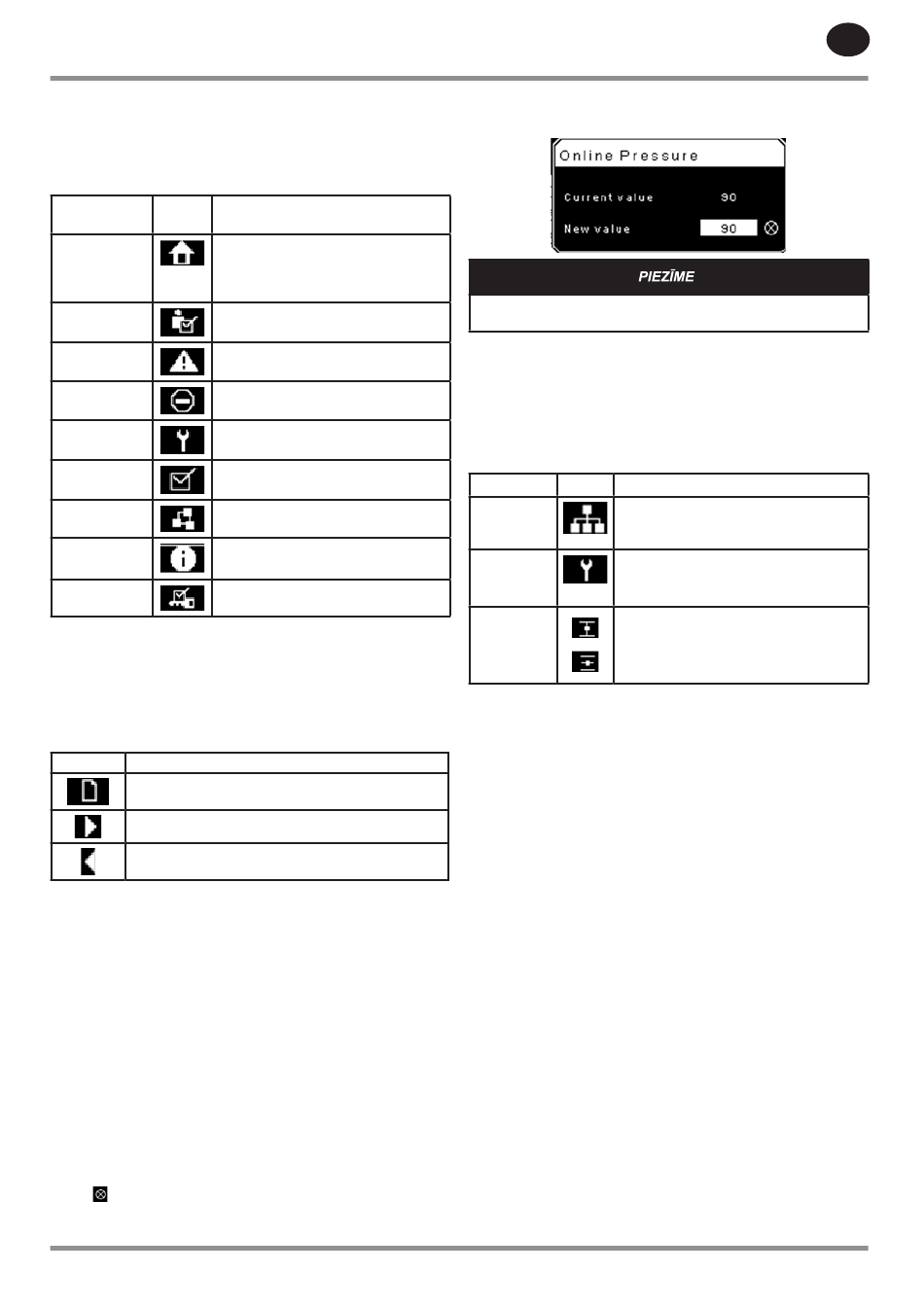

29 . tabula . mapju joslas ikonas
Mapes Ikona
nosaukums
Sākums
Operatora
iestatījumi
Notikumi
Atslēgšanās
notikumu vēsture
Tehniskā apkope
Vispārīgie
iestatījumi
Integrālsecība
Statuss
Rūpnīcas
iestatījumi
Lapu Navigācija

Kad ir izvēlēta vajadzīgā mape, nospiediet taustiņu UZ LEJU, lai pārietu uz
lapu izvēles apgabalu, un izmantojiet taustiņus PA LABI un PA KREISI, lai
izvēlētos vajadzīgo lapu. Lai atgrieztos pie mapju cilnēm, izmantojiet taustiņu
UZ AUGŠU.
30 . tabula . virsrakstjoslas lapas ikonas
Ikona
Lapu izvēles apgabala atvēršana.
Norāda, ka, pārvietojoties pa labi, ir pieejamas vēl citas lapas.
Norāda, ka, pārvietojoties pa kreisi, ir pieejamas vēl citas
lapas.
Piekļuve Parametriem

Pēc vajadzīgās lapas izvēlēšanās lapas parametrus var izvēlēties, izmantojot
taustiņu UZ LEJU. Katru reizi pēc taustiņa UZ LEJU nospiešanas kursors
pārvietosies uz nākamo parametru. Lai atgrieztos pie iepriekšējā parametra,
izmantojiet taustiņu UZ AUGŠU.
Kursors pārvietojas norādītajā virzienā. Nospiežot taustiņu UZ LEJU pēc
pēdējā parametra atlasīšanas, kursors tiks pārvietots uz mapju joslu.
Nospiežot taustiņu UZ AUGŠU pēc pirmā parametra atlasīšanas, kursors tiks
pārvietots uz lapu izvēles apgabalu.
Pēc parametru atlasīšanas tiem var piekļūt, nospiežot taustiņu IEVADĪT.
Veiciet izmaiņas, izmantojot NAVIGĀCIJAS taustiņus, un pēc tam ievadiet
iestatījumu, atkārtoti nospiežot taustiņu IEVADĪT. Nospiežot taustiņu IEVADĪT
pēc piekļūšanas parametram, izvēlētais iestatījums tiks ievadīts vadības
programmā un kursors tiks pārvietots atpakaļ uz lapā redzamo izvēlēto
parametru.
Kad kursors ir novietots uz parametra ar iespējotu/atspējotu lodziņu,
iestatījumu var pārslēgt, nospiežot pogu IEVADĪT.
Šī ikona tiek parādīta ciparu ievades logos (skatīt tālāk 69 attēlu).
Novietojot uz ikonas kursoru un nospiežot taustiņu IEVADĪT, tiks atcelta datu
80447188 Rev B
Apraksts
Galvenā informācija par sistēmas veiktspēju
un statusu. Pirmā šīs mapes lapa ir
noklusējuma lapa, kas tiek izveidota, kad
kontrolleris pirmo reizi ieslēdzas.
Sistēmas opcijas un konfigurācijas
iestatījumi.
Sistēmas notikumu žurnāls.
Detalizēta informācija par pēdējiem
atslēgšanās notikumiem.
Statusa un paziņojumu iestatīšana
kompresora apkopes vienumiem.
Vispārīgie iestatījumi – valoda, laiks un
mērvienības.
Integrālsecības saziņas statuss un
konfigurācija.
Mērījumi vai statuss. Visi analogās un ciparu
ievadizvades moduļi.
Kompresora regulēšanas parametri. Parāda
arī aparatūras un programmatūras versijas.
Apraksts
ievade un jebkādas veiktās izmaiņas.
69 attēls . ciparu ievades logs
Ne visām lapām var regulēt parametrus . Dažās lapās ir ietverta tikai
lasāma informācija .
Informācijas Paneļa Ikonas

Informācijas panelis ir paredzēts sistēmas statusa ātrai apskatīšanai.
Tālāk norādītajā tabulā ir uzskaitītas standarta informācijas paneļa ikonas
un to definīcijas. Ņemiet vērā, ka šo ikonu krāsa mainās atkarībā no
lietojumprogrammas iestatītā stāvokļa darbības laikā.
31 . tabula . Informācijas Paneļa Ikonas
Nosaukums Ikona Apraksts
Attālā vadība Attālā vadība ir iespējota. Šīs funkcijas var būt
Attāla startēšana/apturēšana, COM vadība,
Integrālsecība vai Tīmekļa vadība
Nepieciešama Apkopes atgādinājuma rādīšanas laiks tuvojas
apkope vai ir beidzies.
(piemēram, ir jānomaina gaisa vai eļļas filtrs).
Nenoslogots Kompresors nav noslogots.
vai
Kompresors ir noslogots.
Noslogots
Informācijas Paneļa Statusa Ziņojumi

Informācijas panelī tiek rādīts arī kompresora pašreizējais darbības stāvoklis.
Mašīnas lietošanas laikā var rasties šādi stāvokļi.
Gatavs iedarbināšanai — kompresorā pašlaik nav atslēgšanās notikuma
•
vai iedarbināšanas atlikšanas apstākļu. Mašīnu var iedarbināt, jebkurā
brīdī nospiežot iedarbināšanas pogu.
• Notiek iedarbināšana — kompresoram ir sniegta iedarbināšanas
komanda, un tiek veikta iedarbināšanas sekvence. Šī stāvokļa laika
periods var atšķirties atkarībā no mašīnas startera veida.
• Noslodzes aizkave —pēc iedarbināšanas kompresoram ir neilgs
nogaides laiks, pirms noslogot mašīnu. Šādi tiek nodrošināts, ka mašīnā
pirms ielādes ir atbilstoši darba apstākļi
Darbojas noslogots — kompresors darbojas un ražo gaisu. Ieplūdes
•
vārsts ir atvērts, un izplūdes vārsts ir aizvērts.
Darbojas atslogots — kompresors darbojas, bet neražo gaisu. Ieplūdes
•
vārsts ir aizvērts, un izplūdes vārsts ir atvērts.
• Atkārtotas noslogošanas aizkave — neilgs laika periods pēc
kompresora atslogošanas, pirms to drīkst atkal noslogot. Tas ļauj ieplūdes
un apvades vārstiem sasniegt pareizo pozīciju.
Automātiska atkārtota iedarbināšana — kompresora darbība ir
•
apturēta, jo spiediens pārsniedz atslēgšanas vai automātiskas apturēšanas
iestatījumus, un tiek iespējota automātiska atkārtota iedarbināšana.
Kompresors tiks automātiski atkārtoti iedarbināts, kad spiediens
pazemināsies līdz darba vai mērķa spiediena iestatījumam.
Notiek apturēšana — kompresorā ir saņemta apturēšanas komanda, un
•
tiek veikta apturēšanas sekvence.
Caurpūte – ir jāgaida neilgs laika periods pēc motora apturēšanas, pirms
•
kompresoru atļauts atkārtoti iedarbināt. Ja caurpūtes laikā ir saņemta
iedarbināšanas komanda, caurpūtes perioda beigās kompresors atkārtoti
ieslēgsies.
• Nav gatavs — kompresors ir noteicis stāvokli, kas neatļauj iedarbināt
kompresoru. Pirms tiks atļauta iedarbināšana, ir jānotīra šis stāvoklis, bet
