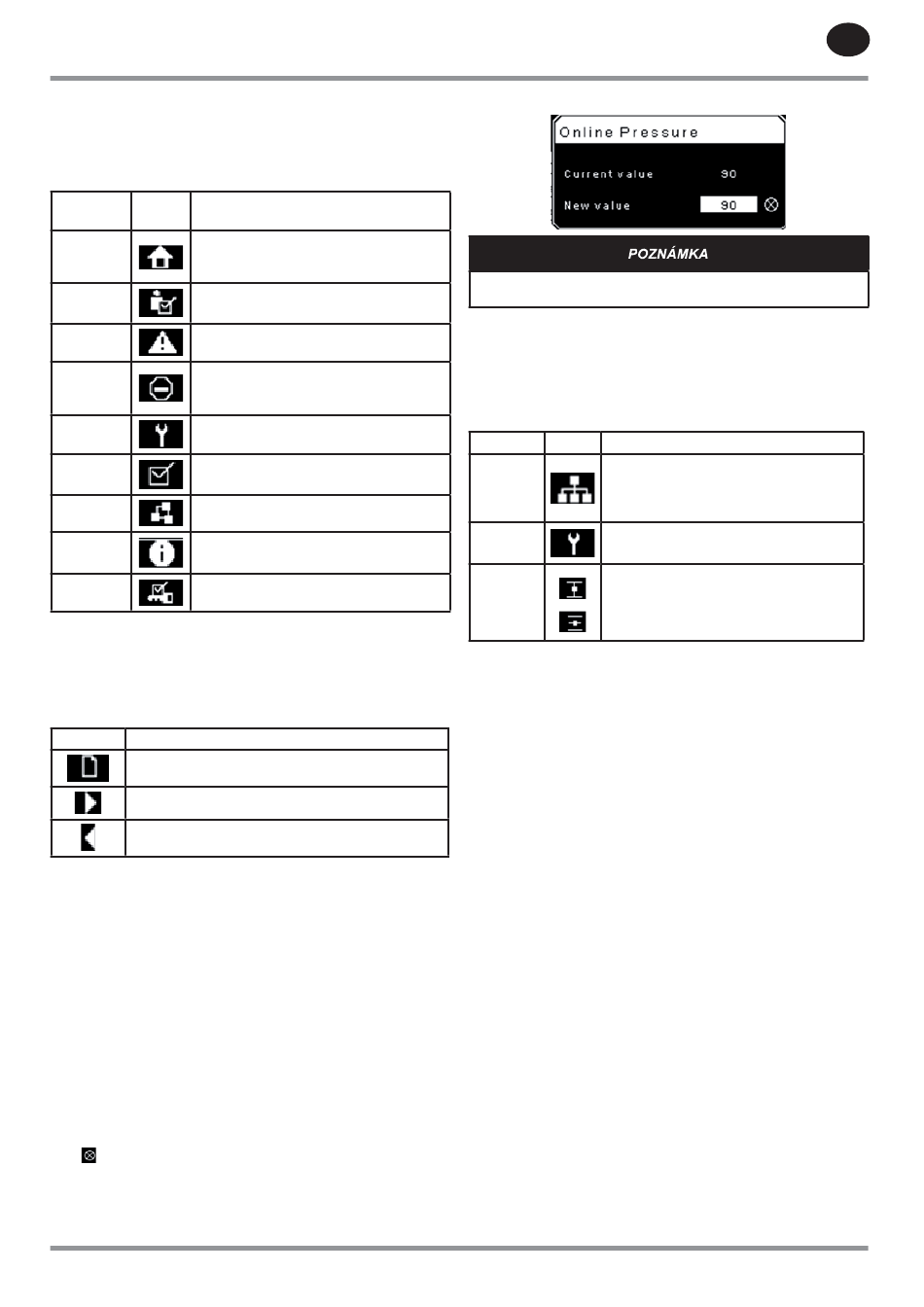

Navigace Složkami A Ikony
Mezi složkami zobrazenými na LCD displeji na kartách se pohybujte
stisknutím tlačítka DOPRAVA a DOLEVA. Navigace přeskočí z poslední složky
na první a naopak.
Tabulka 29 : Ikony Panelu Složek
Název
Ikona
složky
Hlavní
Nastavení
operátora
Události
Historie
nouzových
vypnutí
Údržba
Obecná
nastavení
Integrální
řazení
Stav
Nastavení ve
výrobě

Navigace Po Stránkách
Jakmile je vybrána požadovaná složka, stiskněte tlačítko DOLŮ a přejděte do
oblasti výběru strany a potom pomocí tlačítek DOPRAVA a DOLEVA vyberte
požadovanou stranu. Pomocí tlačítka NAHORU se vraťte zpět na karty složek.
Tabulka 30 : Ikony stránky panelu nadpisu
Ikona
Začátek oblasti výběru stran.
Signalizuje, že napravo jsou k dispozici další stránky.
Signalizuje, že nalevo jsou k dispozici další stránky.

Přístup K Parametrům
Když je vybrána požadovaná stránka, lze pomocí tlačítka DOLŮ vybrat
parametry stránky. Při každém stisknutí tlačítka DOLŮ se kurzor posune
na další parametr. Pomocí tlačítka NAHORU se vraťte zpět na přecházející
položku.
Kurzor přeskakuje, takže jakmile je vybrán poslední parametr, můžete
stisknutím tlačítka DOLŮ navigovat kurzor do panelu složek. Když je zvolen
první parametr, lze stisknutím tlačítka NAHORU přesunout kurzor do oblasti
volby stránky.
Po dokončení výběru přejděte stisknutím tlačítka ENTER k parametrům.
Proveďte změny pomocí NAVIGAČNÍCH tlačítek a potom zadejte nastavení
opětovným stisknutím tlačítka ENTER. Po přístupu k parametru zadejte
stisknutím tlačítka ENTER aktuální nastavení do řídicího programu a navigujte
kurzor zpět ke zvolenému parametru na stránce.
Když je kurzor umístěn na parametru s políčkem povoleno/zakázáno, lze
stisknutím tlačítka ENTER přepnout nastavení.
Ikona se objevuje v oknech pro numerická zadání (viz obrázek 69 níže).
Umístěním kurzoru a stisknutím tlačítka ENTER lze zrušit vstup a všechny
provedené změny.
80447188 Rev B
Popis
Hlavní informace o výkonu a stavu systému.
První strana této složky je přednastavená strana
pro první spuštění řídicí jednotky.
Nastavení možností a konfi gurace systému.
Deník událostí systému.
Podrobnosti o nejnovějších varovných
hlášeních.
Nastavení stavu a hlášení položek údržby
systému.
Obecná nastavení jako jazyk, čas a měrné
jednotky.
Komunikační stav a konfi gurace integrovaného
řazení.
Měření nebo stav všech analogových a
digitálních spínačů.
Parametry pro seřízení kompresoru. Zobrazuje
také verze hardwaru a softwaru.
Popis
Obrázek 69 : Okno numerického zadání
Ne všechny stránky mají nastavitelné parametry. Některé mají pouze
informace jen pro čtení.

Ikony Na Přístrojové Desce
Přístrojová deska přehledně zobrazuje stav systému. Následující tabulka
obsahuje standardní ikony přístrojové desky a jejich defi nice. Barva ikon se
mění na základě stavu nastaveného aplikací za běhu.
Tabulka 31 : Ikony přístrojové desky Xe-70M
Name Icon Description
Vzdálené ovládání je povoleno. Jedná se o
Vzdálené vzdálené spuštění/vypnutí, ovládání COM,
ovládání integrované řazení a ovládání přes webové
rozhraní.
Upozornění na servis se blíží nebo vypršelo
Nutný
servis
(tzn.: je třeba vyměnit fi ltr vzduchu nebo oleje).
Vypuštěno
Kompresor je ve vypuštěném stavu.
nebo
Kompresor je v naplněném stavu.
Naplněno

Stavové Zprávy Přístrojové Desky
Na ovládacím panelu se zobrazuje aktuální provozní stav kompresoru. Při
provozu stroje mohou nastat tyto stavy:
• Připraveno ke spuštění – V kompresoru momentálně neexistují žádné
vypínací podmínky nebo podmínky zabraňující spuštění. Stroj lze
kdykoliv spustit stisknutím spouštěcího tlačítka.
• Spouštění – kompresor obdržel spouštěcí příkaz a vykonává spouštěcí
sekvenci. Doba, po kterou bude stroj v tomto stavu, se odvíjí od typu
startéru.
• Zpoždění naplnění – kompresor krátkou dobu čeká, než zahájí fázi
plnění. Tím je zajištěno, že se stroj bude před naplněním nacházet ve
správném stavu.
• Spuštěn naplněný – kompresor je v provozu a produkuje vzduch.
Vstupní ventil je otevřen a vypouštěcí ventil je zavřen.
• Spuštěn vypuštěný – kompresor je v provozu, ale nevytváří vzduch.
Vstupní ventil je zavřen a vypouštěcí ventil je otevřen.
• Zpoždění opětovného napuštění – jedná se o krátkou dobu po
vypuštění kompresoru, než je možné kompresor znovu napustit. Tato
funkce poskytuje čas sacím a obtokovým ventilům na dosažení jejich
správných poloh.
• Automatický restart – kompresor byl zastaven z důvodu překročení
nastavených hodnot tlaku a je povolen automatický restart. Jakmile tlak
poklesne zpět na stanovenou hodnotu, kompresor se automaticky znovu
spustí.
• Vypnutí – Kompresor obdržel příkaz k vypnutí a byla provedena
sekvence vypnutí.
• Dokončování vypnutí – kompresor musí po vypnutí motoru určitou
dobu počkat, než jej bude možné spustit znovu. Kompresor se restartuje
na konci období dokončování vypnutí, pokud bude během dokončování
vypnutí přijat příkaz ke spuštění.
• Nepřipraveno – kompresor zjistil překážku, která brání v jeho spuštění.
Překážky musí být odstraněny před tím, než dojde ke spuštění, ale není
nutné je potvrdit.
• Nouzově zastaveno – kompresor zjistit abnormální stav, který vedl k
vypnutí stroje. Nouzové vypnutí je nutné potvrdit stisknutím tlačítka
