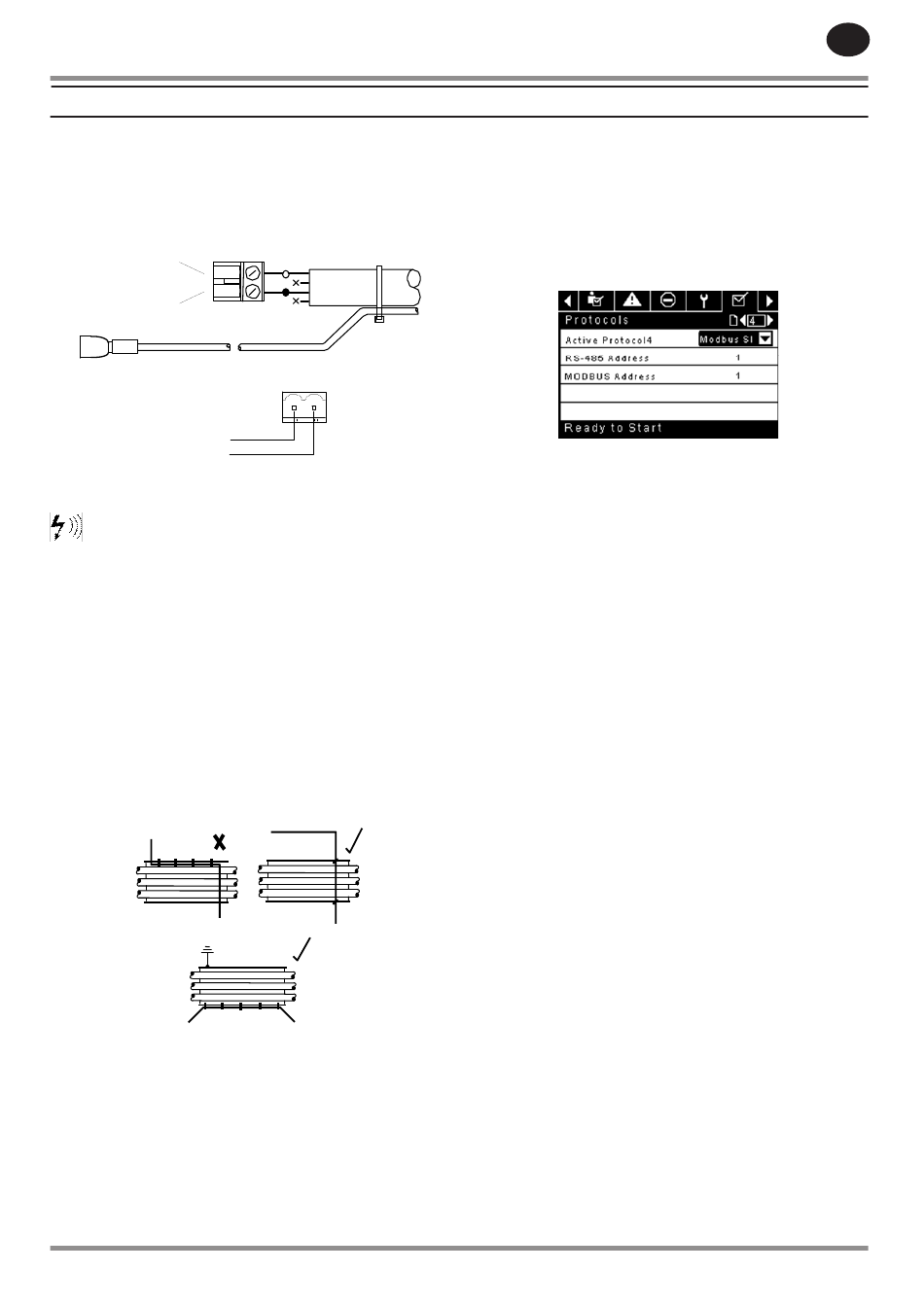

Savienojums Ar Modbus Tīklu.

Xe-70M kontrolleris ir izveidots, lai mijiedarbotos arny Modbus RTU
vadītspējīgu ierīci, izmantojot Belden 9841 vai ekvivalentu RS-485 kabeli. Lai
savienotos ar tīklu, kabelim jābūt pievienotam pie kontrollera X04 porta, kā
parādīts turpmākajās diagrammās:
L2
L1
RS-485 Tīkls

RS-485 datu pārraides un citi zema sprieguma signāli var radīt
elektriskus traucējumus. Tādējādi var rasties neregulāri traucējumi vai
anomālija, ko grūti diagnosticēt. Lai izvairītos no šādas varbūtības, vienmēr
lietojiet kabeļus ar iezemētu ekrānu, kas vienā galā savienoti ar zemi.
Uzstādīšanas laikā rūpīgi pārdomājiet kabeļa izvietošanu.
1. Nekad neizvietojiet RS-485 datu pārvades vai zema sprieguma signāla
kabeli augsta sprieguma  fāzu strāvas padeves kabeļa tuvumā. Ja ir
nepieciešamas šķērsot strāvas padeves kabeļus, dariet to pareizā leņķī.
2. Ja īsā posmā nepieciešamas sekot strāvas padeves kabeļa maršrutam
(piemēram, no kompresora iekārtas līdz sienai gar piekarinātu kabeļu
reni), piestipriniet RS-485 vai signāla kabeli iezemētas kabeļu renes
ārpusē, lai kabeļu rene veido iezemētu elektrisko traucējumu vairogu.
. Ja iespējams, neizvietojiet RS-485 vai signāla kabeli tuvu aprīkojumam
vai ierīcēm, kas var izraisīt elektriskus traucējumus (piemēram,  fāzu
strāvas padeves transformatoram, augsta sprieguma sadales slēdžu
iekārtai, frekvences invertora piedziņas modulim, radiosakaru antenai).
80447188 Rev B
MODBUS SAVIENOJUMS UN VADĪBA
126 attēls
Xe70M Phoenix 2 Pin
Connector
2
1
2 1
X04
L2
L1
127 attēls
Modbus Adreses Izvēle

Katram pie MODBUS tīkla pievienotam kompresoram ir tam piešķirta unikāla
adrese, kas sākas no 1. kompresora, secīgi pieaugot līdz MODBUS tīklā
savienoto kompresoru skaitam.
Katra kompresora Modbus adrese ir iestatīta vispārējo iestatījumu cilnē 4.
lapā. Kontrollera noklusējuma Modbus adreses iestatījums ir 1.
Papildus jāiestata Modbus palīgierīces aktīvais protokols.
128 attēls
Modbus Vadošās Ierīces Iestatījumi

Lai pareizi sazinātos ar Xe-M kontrolleri, Modbus vadošajai ierīcei jāiestata
šādi saziņas iestatījumi:
Bodu ātrums — 9600
Datu biti — 8
Stop biti — 1
Paritāte — nav
Optimālai sistēmas darbībai ieteicami šādi sekošanas parametri:
Sekošanas ātrums: Ne mazāks par 500 ms
Taimauts: 500 ms
Atkārtojumi: 2
