Nepoužívejte kompresor jako podpěru výtlačného potrubí.

Elektrické Zapojení
Kompresor musí být náležitě uzemněn / propojen se zemí v souladu se všemi
platnými normami a předpisy (místní, vnitrostátní, krajské, federální aj.).
Instalace kompresoru musí proběhnout v souladu se všemi platnými
normami a předpisy (místní, vnitrostátní, krajské, federální aj.).
Kompresor musí být vybaven vlastním odpojovačem, který je umístěn
v jeho bezprostřední blízkosti. Výběr pojistek chránících obvod a kompresor
je nutné provést podle požadavků platných předpisů na základě údajů
uvedených v části vyhrazené všeobecným informacím.
Přívodní kabely musí být dimenzovány ve spolupráci s dodavatelem
elektřiny, aby se zajistila vyváženost elektrického obvodu a zabránilo se jeho
přetížení jinými elektrickými zařízeními. Délka vodičů z příslušného místa
odběru elektrického napájení je velmi důležitá, neboť pokles napětí může
narušit výkon kompresoru.
V případě VSD se mohou velikosti kabelů značně lišit, proto je linková
tlumivka vybavena měděnými sběrnicovými přípojkami. Do těchto
přípojek lze zašroubovat šrouby od 6 mm do 12 mm.
Připojení přívodních kabelů ke vstupním svorkám L1-L2-L3 musí být pevně
utažené a čisté.
Použité napětí musí odpovídat údajům uvedeným na štítku.
Transformátor regulačního obvodu má odlišné připojení napájení. Před
startem zařízení zajistěte, aby byl nastaven na příslušné napětí.
Odstraňte zaslepovací desku a vyřízněte otvor k připojení vstupního
napájení. Pokud je nutné vyvrtat otvor v jiném místě řídicího panelu, je nutné
zabezpečit, aby se kovové piliny nedostaly do startéru a jiných elektrických
součástí uvnitř panelu. Je-li použit jiný otvor, původní otvor se musí zaslepit.
Přívodní kabel musí být veden skrz vhodnou průchodku do skříně startéru,
aby zůstala zachována správná ochrana proti vniknutí. Skříně startéru s
konstantními otáčkami jsou dimenzovány pro NEMA4/IP65 a skříně startéru
VSD jsou dimenzovány pro NEMA12/IP54. V případě VSD musí mít přívodní
kabel skříně startéru vhodnou průchodku, která zaručí, že znečištěný vzduch
nebude obcházet fi ltr.
Po dokončení elektrické instalace zkontrolujte, zda se ventilátor nebo motor
ventilátoru otáčí správným směrem.
V případě VSD je toto zařízení určeno pro použití v prostředí, kde je elektrické
napájení odděleno od napájení sousedních obytných a obchodních oblastí.
Pokud se má zařízení používat v prostředí lehkého průmyslu, obytných nebo
obchodních oblastí, kde je sdílena místní napájecí síť, bude pravděpodobně
nutné použít další opatření pro odstínění vysokofrekvenčních vln.
Podrobnosti o použití volitelného vysokofrekvenčního fi ltru získáte u
místního prodejce / dodavatele.
Kompresory VSD jsou vybaveny antikondenzačním topným tělesem s
termostatem umístěným v elektrické skříni. Tento obvod lze připojit k
nezávislému elektrickému jednofázovému napájení o napětí 110 V nebo
230 V podle země, kde se zařízení instaluje. Napájení musí být opatřeno
vhodně dimenzovaným jištěním a nezávislým odpojovačem instalovaným v
blízkosti kompresoru. Ověřte, zda je termostat nastaven na 29 °C (85 °F). To
se musí provést v souladu s požadavky platných předpisů. Je vhodné a někdy
povinné rozmístit vhodné cedulky s varováním, že stroj má dva samostatné
přívody napájení, které se musí před zahájením jakékoli práce odpojit.
V případě kompresorů VSD může být obvod ohřívače napájen ze 110V
odbočky regulačního transformátoru a zapojen tak, jak je znázorněno v
samostatně dodaném schématu zapojení.
Izolace hlavního motoru a motoru ventilátoru musí být testována
způsobilým elektrotechnikem před prvním spuštěním nebo po delším
odstavení v chladných vlhkých podmínkách.
CS-6

Zvláštní informace týkající se elektrického napájení
kompresorů s pohonem s proměnnými otáčkami (VSD)

Primární vstupní zdroj napájení
Primární vstupní napájení kompresoru může pocházet z různých zdrojů a
konfi gurací transformátoru. Nejčastěji používané zdroje a konfi gurace jsou
sekundární zapojení hvězda a sekundární zapojení trojúhelník.

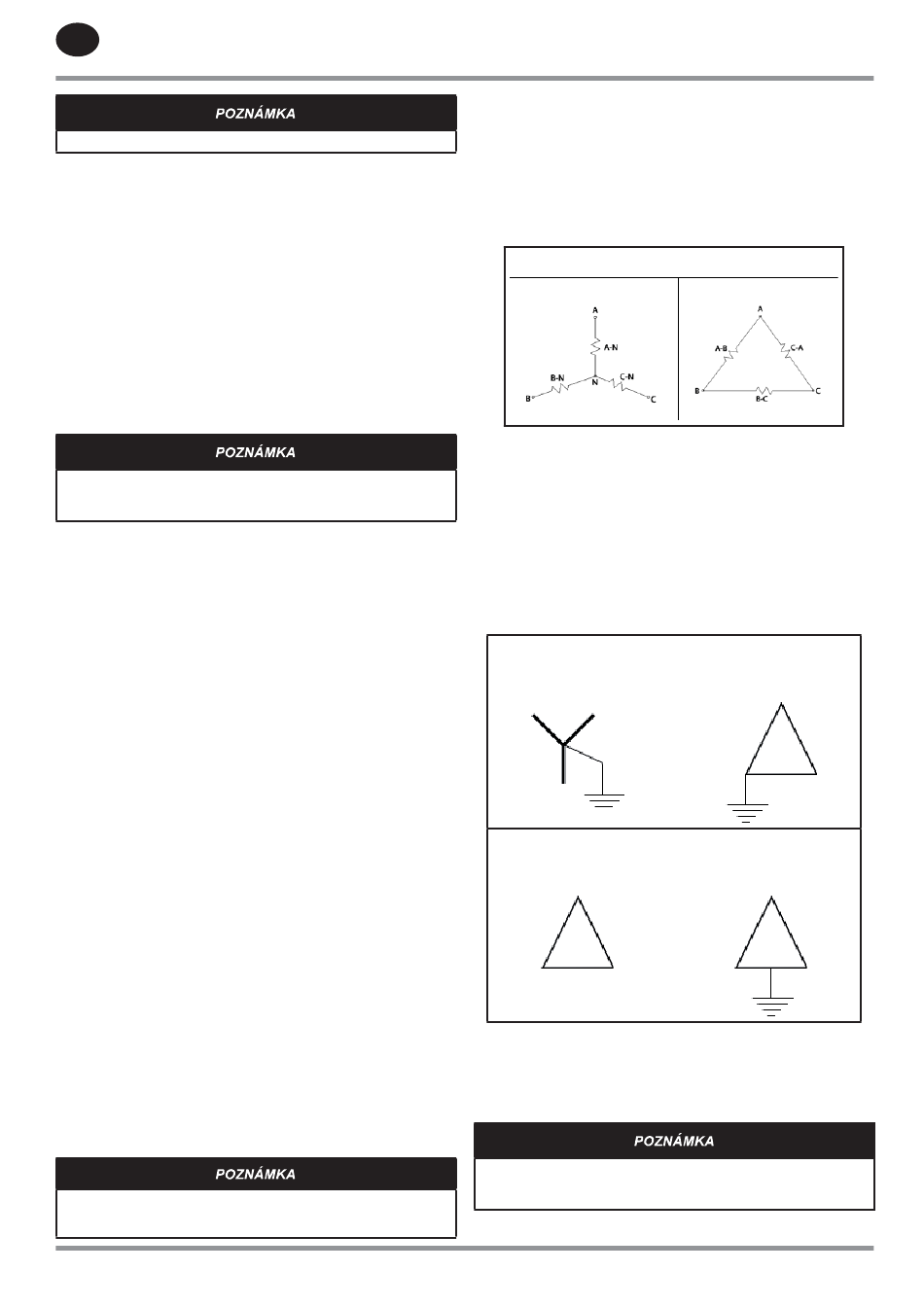

Obrázek 2: Konfi gurace zapojení hvězda a trojúhelník
Hvězda

Způsob uzemnění
Ve většině případů musí být systém zapojení hvězda uzemněn. Postupujte
dle místních předpisů pro elektrická zařízení. Pokud systém zapojení hvězda
uzemníte, uzemněné napájení bude stabilní a řízené. Tím předejdete
poškozením systému způsobeným vysokým napětím na uzemnění. Obvykle
se uzemňuje neutrální (středový) bod zdroje se zapojením hvězda.
Systém se zapojením trojúhelník není třeba uzemňovat. Pokud uzemňujete
systém se zapojením trojúhelník, uzemněte jej na jednu fázi. Také jej můžete
uzemnit na středovou přípojku u jedné fáze.
Figure 3 : Wye and Delta Grounding
Uzemněné zapojení
hvězda (obvykle)
Neuzemněné zapojení
trojúhelník (obvykle)
Při uzemňování kompresoru k trvalému ochrannému uzemnění postupujte
dle místních předpisů pro elektrická zařízení. Elektrická skříňka kompresoru
obsahuje zemnicí svorku elektrického napájení s označením „PE". Obvyklé
primární vstupní napájení je tvořeno čtyřmi kabely, z nichž tři jsou napájecí a
jeden zemnicí. Připojte zemnicí kabel k zemnicí svorce.
Pokud jsou k dispozici pouze tři napájecí kabely a žádný zemnicí
kabel, připojte zemnicí svorku k odpovídajícímu uzemnění budovy.
Elektrické vedení skříňky musí být připojeno k uzemnění.
Trojúhelník
Zapojení trojúhelník
uzemněné v rozích
(neobvyklé uzemnění)
Zapojení trojúhelník
uzemněné uprostřed
(neobvyklé uzemnění)
