Nuotėkio vamzdžių atramai nenaudokite kompresoriaus.

Elektra
Kompresorius turi būti tinkamai įžemintas taip, kad atitiktų visus taikytinus
standartus ir reglamentus (vietinius, nacionalinius ir pan.)
Šis kompresorius turi būti sumontuotas taip, kad atitiktų visus taikytinus
standartus ir reglamentus (vietinius, nacionalinius ir pan.)
Kompresorius turi turėti netoli pastatytą savo nuosavą izoliatorių.
Kompresorių ir grandinę apsaugantį saugiklį reikia parinkti taip, kad atitiktų
pagrindinės dalies bendrosios informacijos skyriuje pateiktus duomenis
pagal vietinių ir nacionalinių normų reikalavimus.
Maitinimo kabelių dydį turi nustatyti vartotojas / elektros tiekėjas, kad
grandinė būtų tinkamai subalansuota ir neperkrauta kita elektros įranga.
Laido ilgis nuo tinkamo elektros maitinimo taško yra labai svarbus, kadangi
potencialų skirtumo sumažėjimas gali sumažinti kompresoriaus veikimo
efektyvumą.
KGP atveju, kabelio dydis gali žymiai skirtis, todėl linijos reaktorius
yra su varinėmis šynomis. Šioms jungtims tinka varžtai nuo 6 mm iki
12 mm.
Maitinimo kabelio jungtys įėjimo terminaluose L1-L2-L3 turi būti tvirtos ir
švarios.
Tiekiama įtampa turi būti suderinama su kompresoriaus duomenų plokštės
normomis.
Kontrolinės srovės transformatoriaus nustatytos įtampos vertės yra kitokios.
Prieš paleisdami įsitikinkite, kad jos nustatytos konkrečiai naudojamos srovės
įtampai.
Išimkite užtemdytą plokštelę, kad išpjautumėte angą maitinimo prijungimui.
Jei anga reikalinga valdymo dėžės skirtingoje vietoje, atsargiai, kad metalinės
drožlės nepatektų į starterio dėžę ir kitus dėžėje esančius elektrinius
komponentus. Jei naudojate kitą angą, pirminė anga turi būti užblokuota.
Maitinimo kabelis turi būti tinkamai prijungtas naudojant riebokšlinę jungę
prie starterio dėžės, kad būtų išlaikoma tinkama apsauga nuo patekimo
į vidų. Fiksuoto greičio starterio dėžės yra nustatytos NEMA4/IP65 ir KGP
starterio dėžės yra nustatytos NEMA12/IP54. KGP starterio dėžėms maitinimo
kabelis turi būti pritvirtintas naudojant riebokšlinę jungę, norint užtikrinti,
kad užterštas oras neapeina fi ltrų.
Užbaigus elektros instaliaciją, patikrinkite ar pūstuvo, ar ventiliatoriaus
variklis sukasi teisingai.
KGP atveju, šis įrenginys sukonstruotas naudoti ten, kur elektros tiekimas
yra atskirtas nuo gretimų gyvenamųjų ir komercinių teritorijų. Jei mašina
naudojama lengvojoje pramonėje, gyvenamojoje arba komercinėje
aplinkoje, kurioje vietinis energijos tinklas naudojamas bendrai, gali reikėti
atitinkamų radijo dažnių (RF) ekranavimo priemonių. Informacijos apie
papildomai pasirenkamą RF fi ltrą kreipkitės į savo vietinį platintoją (tiekėją).
KGP atveju, kompresoriaus elektros dėžėje yra nekondensuojantis šildytuvas
ir termostatas. Priklausomai nuo montavimo šalies, grandinė gali būti įjungta
į 110 V arba 230 V vieno fazės elektros tinklą. Tiekimas turi atitikti bendrą
ir nepriklausomą izoliatorius, įmontuotus šalia kompresoriaus. Įsitikinkite,
kad termostatas yra nureguliuotas iki 29˚ C (85˚ F). Tai atlikite remdamiesi
vietiniais ir nacionaliniais reglamentais. Gera praktika ir kartais net privaloma
uždėti tinkamus įspėjamuosius ženklus, kad mašinoje yra dvi atskiros elektros
tiekimo sistemos, kurios abi turi būti izoliuotos, prieš mėginant atlikti bet kokį
darbą.
KGP kompresorių atveju, į šildytuvo grandinę energija gali būti iš 110 V
valdymo transformatoriaus atšakos, kuri turi būti prijungta kaip parodyta
elektros instaliacinėje schemoje (pateikiamoje atskirai nuo šio vadovo).
LT-6
Pagrindinio ir ventiliatoriaus variklio izoliacija turi būti patikrinta
kvalifi kuoto elektriko prieš pradinį paleidimą arba po ilgesnio
sustabdymo laikotarpio šaltose drėgnose sąlygose.

Specialieji nurodymai dėl kompresorių su reguliuo-
jamo greičio pavara (RGP) elektrinės dalies

Pagrindinis įvadinis srovės tiekimo šaltinis
Pagrindinė įvadinė kompresoriaus srovė gali būti tiekiama iš skirtingų
transformatoriaus šaltinių ir konfi gūracijų. Tipiškiausi šaltiniai ir konfi gūracijos
yra Y formos antrinė ir trikampė antrinė.

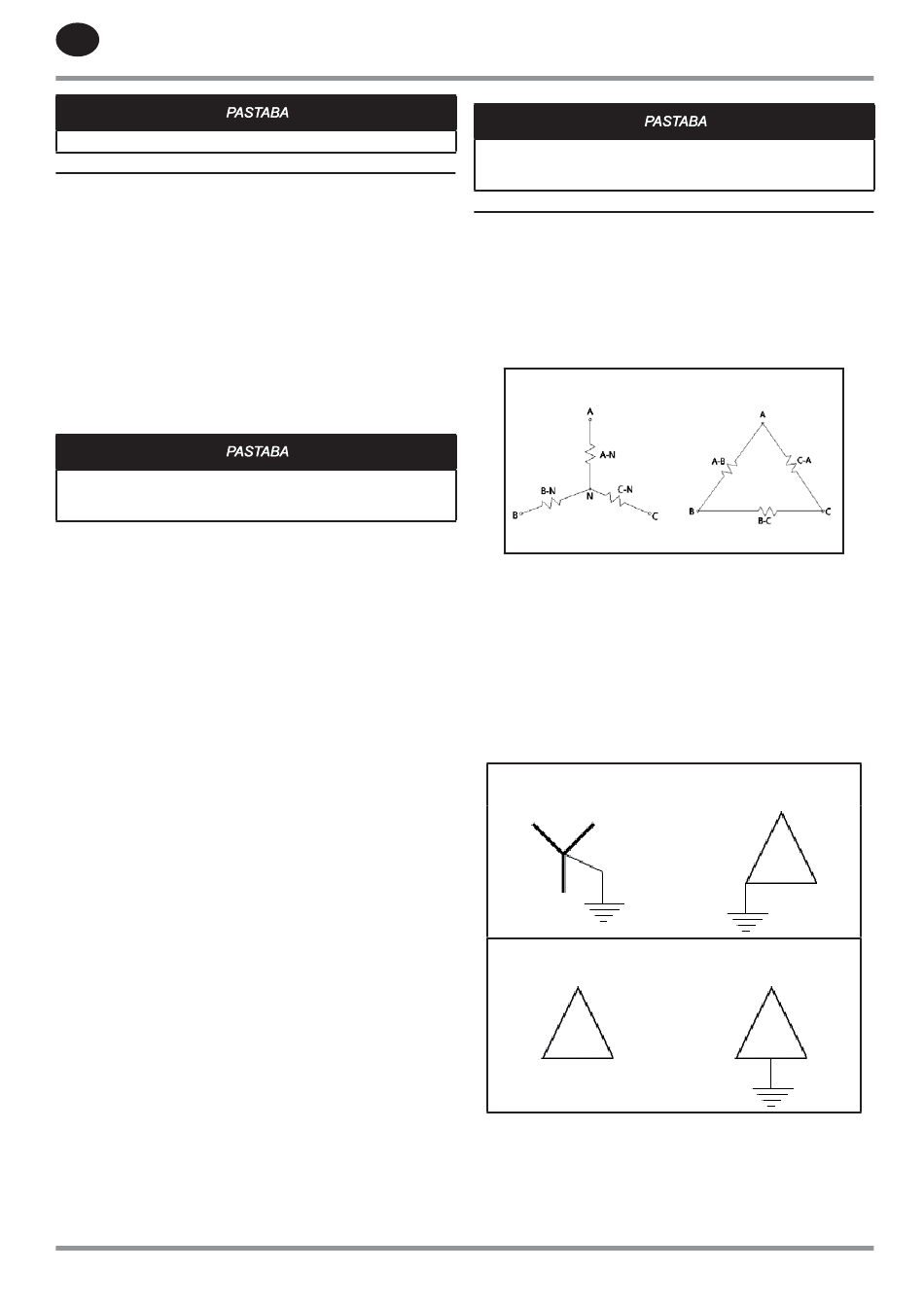

2 paveikslėlis: Y formos ir trikampė konfi gūracijos
Y formos

Kaip įžeminti
Daugeliu atvejų turite įžeminti Y formos sistemą. Skaitykite vietinius elektros
kodeksus. Kai įžeminate Y formos sistemą, įžeminama srovė tampa stabili
ir kontroliuojama. Tai apsaugo sistemą nuo sugadinimo tokiais atvejais, kai
stipri srovė nukreipiama į gruntą. Įprasta įžeminti neutralų (centrinį) Y formos
šaltinio tašką.
Trikampės sistemos įžeminti nebūtina. Jei įžeminate trikampę sistemą,
įžeminkite vieną fazę. Taip pat galite ją įžeminti prijungę prie centrinio
vožtuvo ant vienos fazės.
3 paveikslėlis: Y formos ir trikampis įžeminimas
Įžeminta Y forma
(įprasta)
Neįžemintas trikampis
(įprasta)
Kaip įžeminti kompresorių prijungiant prie nuolatinės apsauginės įžeminimo
jungties žr. elektros kodeksuose. Elektriniame kompresoriaus atitvare yra
elektrinis srovės įžeminimo kontaktas, ant kurio nurodyta „PE". Įprasta
pagrindinė įvado srovė yra tiekiama keturgysliu kabeliu, kurį sudaro trys
srovės laidai ir vienas įžeminimo laidas. Prijunkite įžeminimo laidą prie
įžeminimo kontakto.
Trikampė
Kampe įžemintas
trikampis (neįprasta)
Centre įžemintas
trikampis (neįprasta)
