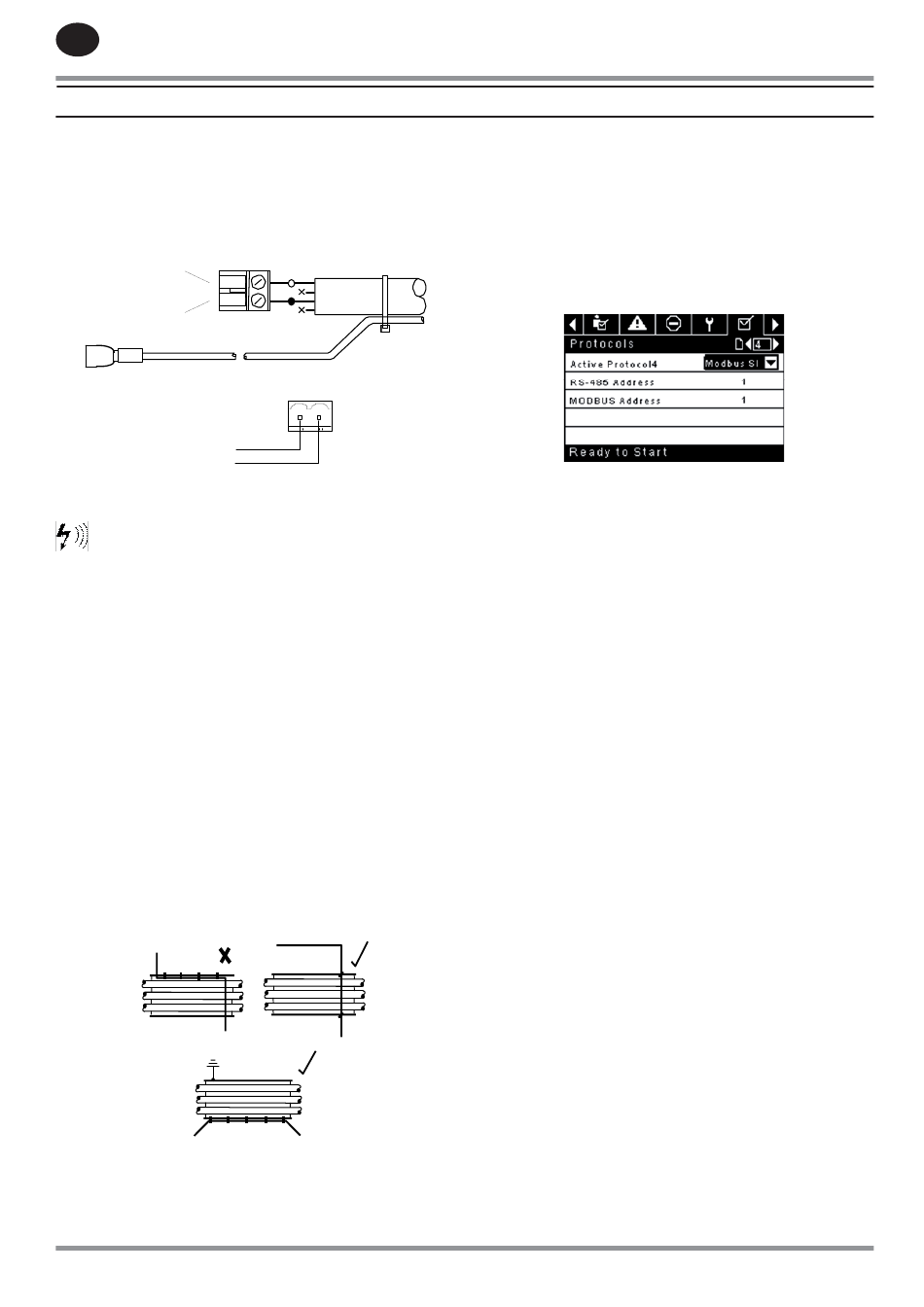

Свързване С Modbus Мрежата
Контролерът Xe-70M е е проектиран да се свързва с всяко устройство
с възможност да е главно Modbus RTU по кабел Belden 9841 или
еквивалентен RS-485 кабел. За да се свърже към мрежата, кабелът трябва
да се свърже към порта X04 на контролера, както е показано на схемата
по-долу:
L2
L 1

Rs-485 Мрежа
Комуникацията за данни по RS-485 и другите нисковолтови
сигнали може да се влияят от електрически смущения. Тази възможност
може да доведе до временна некоректна работа или аномалии, които
са трудни за диагностика. За да се избегнат такива случаи, винаги
използвайте заземени екранирани кабели, надеждно свързани към
проверено заземяване в единия си край. Като допълнение, обмисляйте
внимателно прекарването на кабелите при монтажа.
1. Никога не прекарвайте кабели за комуникации за данни по RS-485
или нисковолтови сигнали заедно с високоволтови трифазни
захранващи кабели. Ако е необходимо да се пресече трасе на
захранващ(и) кабел(и), винаги го пресичайте под прав ъгъл.
2. Ако е необходимо за кратко разстояние да се следва трасе на
захранващи кабели (например: от компресорен модул до стена
по окачен кабелен канал), прикрепете RS-485 кабела или кабела
за сигнали от външната страна на заземен кабелен канал, така че
кабелният канал да послужи за заземен екран за електрическите
смущения.
3. Където е възможно, не прекарвайте RS-485 кабел или кабел за
сигнали в близост до оборудване или устройства, които може
да са източник на електрически смущения (например: трифазен
захранващ трансформатор, високоволтово комутиращо устройство,
задвижващ модул на честотен инвертор, радиокомуникационна
антена).
BG-64
ВРЪЗКА И УПРАВЛЕНИЕ ПО MODBUS
Фигура 126
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
Фигура 127

Избор На Modbus Адрес
Всеки от компресорите, свързани към MODBUS мрежата, ще
има назначен уникален адрес, като се започне от компресор 1 в
последователен възходящ ред до броя на компресорите, свързани към
MODBUS мрежата.
Modbus адресът на всеки от компресорите се задава в раздела Общи
настройки, стр. 4. Настройката по подразбиране на контролера за
Modbus адрес е 1.
При това активният протокол трябва да е настроен на Modbus подчинен.
Фигура 128

Настройки За Главен Modbus
За да има правилна комуникация с контролера Xe-M, главният в Modbus
трябва да е настроен да комуникира със следната конфигурация:
Baud Rate (Побитова скорост) – 9600
Data Bits (Битове за данни) – 8
Stop Bits (Стоп битове) – 1
Parity (Четност) – None (Няма)
За оптимална работа на системата се препоръчват следните параметри
за периодични заявки:
Polling Rate (Честота на периодичните заявки): Не по-малко от 500 ms
Timeout (Време за изчакване): 500 ms
Retries (Последващи опити): 2
80447188 Изд. B
