μονοφασική παροχή. Επίσης, μπορείτε να το γειώσετε στον κεντρικό κόμβο
της μονοφασικής παροχής.

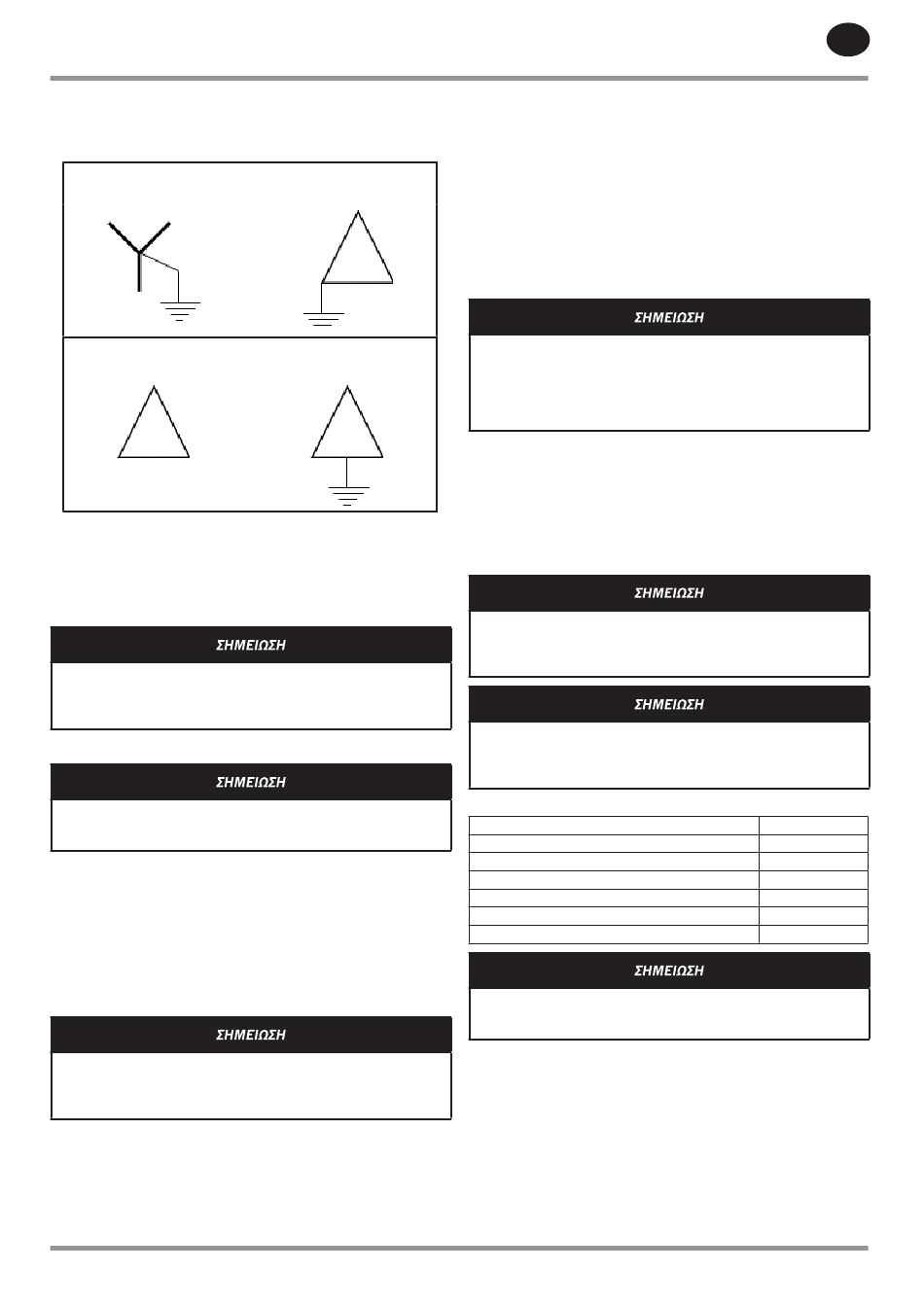

Σχήμα 3: Γείωση δικτύων Υ και Δ
Γείωση δικτύου Υ
(τυπική)
Δίκτυο Δ χωρίς γείωση
(τυπικό)
Ανατρέξτε στους κανόνες ηλεκτρολογίας για τη γείωση του συμπιεστή σε
μόνιμη προστατευμένη και γειωμένη σύνδεση. Το περίβλημα ηλεκτρικών
στοιχείων του συμπιεστή περιέχει ακροδέκτη γείωσης ηλεκτρικής ισχύος και
φέρει την επισήμανση "PE". Η τυπική βασική τροφοδοσία εισόδου είναι μια
σύνδεση τεσσάρων καλωδίων με τρία καλώδια τροφοδοσίας και ένα καλώδιο
γείωσης. Συνδέστε το καλώδιο γείωσης στον ακροδέκτη γείωσης.
Σε περίπτωση που υπάρχουν μόνο τρία καλώδια τροφοδοσίας και
κανένα καλώδιο γείωσης, συνδέστε τον ακροδέκτη γείωσης σε
σωστή θεμελιακή γείωση. Μην αφήνετε το πλαίσιο του περιβλήματος
αναρτημένο χωρίς ηλεκτρική σύνδεση σε γειωμένη πηγή ισχύος.

Τρόποι προσδιορισμού του συστήματος σε χρήση
Για τη μέτρηση της τάσης χρησιμοποιήστε ένα πολύμετρο. Όλες οι
ενδείξεις της τάσης μπορούν να αλλάξουν με ένα περιθώριο αύξησης
ή μείωσης 10%.
Σε γειωμένο δίκτυο Υ 480 V:
• Σε κάθε φάση προς γείωση, η (ουδέτερη) τάση αντιστοιχεί περίπου σε 277
V (480/sqrt3).
• Τα 277 V αποτελούν την ονομαστική ένδειξη για συστήματα 480 V.
• Σε συστήματα 380, 415, 440 και 575 V ενδέχεται να υπάρχουν άλλες
ενδείξεις τάσης. Ανατρέξτε στον πίνακα 2.
• Η τάση μεταξύ φάσεων είναι η ίδια με τη βασική τάση παροχής (575, 480,
460, 440, 415 ή 380 V).
Πρέπει να αποσυνδέσετε τα δύο φίλτρα ηλεκτρομαγνητικής συμβατότητας
(EMC) σε ένα δίκτυο Υ που διαθέτει ουδέτερη σύνδεση υψηλής αντίστασης
μεγαλύτερη των 30 Ω. Ανατρέξτε στην ενότητα "Αποσύνδεση φίλτρων
ηλεκτρομαγνητικής συμβατότητας (EMC)" στη σελίδα 3.
Σε μη γειωμένο συνδεδεμένο δίκτυο Δ:
• Το δίκτυο είναι γειωμένο χωρητικά.
• Όλες οι μη συνδεδεμένες χωρητικότητες μεταξύ του κάθε αγωγού φάσης
συνδέονται στη γείωση.
• Όλες οι τάσεις φάσης στη γείωση αντιστοιχούν περίπου σε 277 V για
δίκτυο 480 V.
80447188 Αναθ. B
Γωνιακή γείωση δικτύου
Δ (μη τυπικό)
Γείωση δικτύου Δ στο
κέντρο (μη τυπικό)
• Ενδέχεται να υπάρχουν πολλές διαφορετικές ενδείξεις εξαιτίας της
γειωμένης χωρητικότητας.
• Η τάση μεταξύ φάσεων ισούται με τη βασική τάση παροχής (575, 480, 460,
440, 415 ή 380 V).
Η βασική λειτουργία ενός μη γειωμένου δικτύου Δ είναι να επιτρέπει την
αδιάλειπτη παροχή ισχύος στη διάρκεια μιας βλάβης στη γείωση. Σε αυτή την
περίπτωση, η τιμή του μη γειωμένου δικτύου δίνεται σε σχέση με τη γείωση.
Ο διακόπτης του βασικού κυκλώματος ανοίγει μόνο όταν οι δύο φάσεις είναι
συνδεδεμένες στη γείωση. Επομένως, η μία από τις τρεις φάσεις ενός μη
γειωμένου δικτύου Δ μπορεί να είναι συνδεδεμένη στη γείωση ή το δίκτυο
μπορεί να μην είναι γειωμένο τη στιγμή της εγκατάστασης του συμπιεστή,
αλλά να υπάρξει μεταγενέστερη γείωση φάσης.
Πρέπει να αποσυνδέσετε τα δύο φίλτρα ηλεκτρομαγνητικής
συμβατότητας (EMC) που βρίσκονται σε δίκτυο Δ χωρίς γείωση.
Σε αντίθετη περίπτωση, θα παρουσιαστεί βλάβη στα φίλτρα και το
σύστημα VSD. Αυτή η βλάβη ακυρώνει την εργοστασιακή εγγύηση.
Ανατρέξτε στην ενότητα "Αποσύνδεση φίλτρων ηλεκτρομαγνητικής
συμβατότητας (EMC)".
Σε συνδεδεμένο δίκτυο Δ:
• Μόνο οι δύο φάσεις προς γείωση είναι υπό τάση, ενώ η τρίτη φάση έχει
μηδενική τιμή V. Η φάση με τη μηδενική τιμή V είναι γειωμένη.
• Οι τάσεις των δύο μη γειωμένων φάσεων ισούνται με τη βασική παροχή
(480 V στη γείωση για σύστημα 480 V).
• Η τάση μεταξύ φάσεων ισούται με τη βασική τάση παροχής (575, 480, 460,
440, 415 ή 380 V).
Σε όλους τους συμπιεστές που διαθέτουν σύστημα μετάδοσης
μεταβλητής ταχύτητας για το βασικό σύστημα μετάδοσης, συνδέστε
τη γείωση στην υποδοχή L2 του συμπιεστή. Εάν δεν ακολουθήσετε
αυτή τη διαδικασία, ο συμπιεστής δεν θα λειτουργεί.
Εάν, κατά την εγκατάσταση, βρείτε μια γειωμένη φάση, είναι
σημαντικό να διαπιστώσετε εάν η φάση έχει γειωθεί σκοπίμως
(είναι γειωμένη) ή τυχαία (δεν είναι γειωμένη και υπάρχει βλάβη στη
γείωση).
Πίνακας 2: Τιμή τάσης εισόδου
Τιμή ονομαστικής τάσης (VAC)
Φάση
Hertz
Ελάχ./μέγ. ανοχή τάσης (%) 400-460 V
Ελάχ /μέγ. ανισορροπία τάσης μεταξύ φάσεων (%)
Ελάχ./μέγ. ανοχή συχνότητας (%)
Οι τιμές που δεν εμπίπτουν σε αυτά τα όρια μπορεί να προκαλέσουν
βλάβη στον συμπιεστή και να ακυρώσουν όλες τις εργοστασιακές
εγγυήσεις.

Συνθήκες υψηλών τάσεων και δευτερεύουσα προστασία
Ένας συμπιεστής με σύστημα μετάδοσης μεταβλητής ταχύτητας διαθέτει
βαρίστορ μεταλλικού οξειδίου (MOV). Το MOV αποτρέπει τις βλάβες που
προκαλούνται στο σύστημα VSD υπό κανονικές συνθήκες τάσης. Οι συνθήκες
με ιδιαίτερα υψηλές τάσεις μπορεί να προκαλέσουν βλάβες στο MOV και το
σύστημα VSD. Ακολουθούν παραδείγματα συνθηκών με πολύ υψηλές τάσεις:
• Καταιγίδες
• Ενεργοποίηση πυκνωτών συντελεστή ισχύος
• Συγκόλληση
• Θυρίστορ
EL
380-460
3
50/60
± 10
380 V +10, -6
3
± 5
