Overbelastning
Xe-70M skærmtekst: Overload (Overbelastning)
Dette vises, hvis ventilatorens overbelastningsrelæ åbner. Kontakten skal
være åben i mindst 3 sekunder, før fejlen vil forekomme.
Fejl i fj ernstop
Xe-70M skærmtekst: Rem Stop Fail (Fj.stopfejl)
Vises, hvis FJERNSTART-/STOP-indstillingen er aktiveret, fj ernstopknappen
forbliver åben, og der trykkes på en af startknapperne.
Fejl i fj ernstart
Xe-70M skærmtekst: Rem Start Fail (Fj.startfejl)
Vises hvis enheden startes på fj ernstartknappen og knappen forbliver lukket i
7 sekunder efter enheden starter.
Sensorfejl
Xe-70M skærmtekst: 3APT Failure, 4APT Failure, 7APT Failure, 2ATT Failure,
Main Motor CT Failure (3APT fejl, 4APT fejl, 7APT fejl, 2ATT fejl, Hovedmotor
CT-fejl)
Vises, når en sensor registreres som manglende eller defekt. Sensorerne
påvirket af denne fejl er CT1, CT2, CT3, 3APT, 4APT, 7APT og 2ATT. Sensoren
vises sammen med sensorfejlmeddelelsen. Sensorens fejlmeddelelse skal
anvende følgende format: 3APT Failure (3APT fejl).
Nødstop
Xe-70M skærmtekst: Emergency Stop (Nødstop)
Dette vises når NØDSTOP-knappen er aktiveret.
VSD-fejl X
Xe-70M skærmtekst:
Kompressorens drev med variabel hastighed melder om fejl. Læs
fejlfi ndingsmanualen for yderligere information.
Lavt tryk i bundkar
Xe-70M skærmtekst: Low Sump Pres (Lavt tryk i bundkar)
Vises, hvis kompressoren kører og trykket i bundkarret falder under 13 PSI i
15 sekunder.
Bemærk, at Enable 3APT (Aktivér 3APT) indstillingen skal være ON (TÆNDT),
for at denne advarsel opstår.
Kontrollér motorrotationen
Xe-70M skærmtekst: Ck Motor Rot (Tjek motorrot.)
Vises, hvis kontrolenheden læser en negativ hastighed fra VSD, når den
starter.
Kommunikationsfejl i VSD
Xe-70M skærmtekst: VSD Comm Fail (VSD komm.fejl)
Dette vil ske, hvis kontrolenheden ikke modtager et svar fra VSD, når der
anmodes om oplysninger. Denne fejl vises efter cirka 8 sekunder.
Forkert VSD-type
Xe-70M skærmtekst: Wrong VSD Type (Forkert VSD-type)
Vises ved opstart, hvis VSD-typen ikke svarer til størrelsen på kompressoren.
Kontrolenheden vil afgøre dette ved at sammenligne kompressortypen med
drivaggregatets ID.
Stopfejl
Xe-70M skærmtekst: Stopfejl
Vises, hvis kompressoren skal stoppes, men motorens hastighed ikke er faldet
til under indstillingsværdien for mindste motorhastighed. Kontrolenheden
vil vente i 4 sekunder på at kompressoren stopper, inden denne fejl vises.
Dette er normalt et tegn på, at driftsrelæet (K1) ikke åbnede, da strømmen
blev fj ernet. Isolationskontakten skulle derfor åbne, når denne fejl
forekommer. Isolationskontakten kan lukke, når denne fejl er klaret, hvis
enheden ikke er vandkølet.
80447188 Rev B
Højt tryk i bundkar
Xe-70M skærmtekst: High Sump Pres (Højt tryk i bundkar)
Dette vises, hvis kompressoren kører, og en af de tre følgende forhold er
opfyldt: (1) Trykket i bundkaret er over måltrykket med 25 PSI (32 PSI hvis
tørreenheden er aktiveret). (2) Faldet af separatortrykket måles til mere end
25 PSI, og pakkens udledningstryk er mindst 65 PSI. (3) Trykket i bundkaret er
over 168 PSI for en maskine med et nominelt tryk på 145 PSI.
Bemærk, at Enable 3APT (Aktivér 3APT) indstillingen skal være ON (TÆNDT),
for at denne advarsel opstår.
Initialiseringsfejl i VSD
Xe-70M skærmtekst: Drive Init Error (Initialiseringsfejl i VSD)
Dette forekommer, hvis kontrolenheden ikke er i stand til at opstarte drevet
korrekt, efter en boot eller nulstilling. Kontrolenheden vil forsøge at skrive
en parameter 10 gange på drevet. Efter at disse 10 forsøg er mislykkedes, vil
denne fejl registreres.
Xe-70M skærmtekst: VSD Comm Except (VSD komm.undtagelse)
Dette forekommer, hvis kontrolenheden modtager en ugyldig
kommunikation fra VSD. Læs fejlfi ndingsmanualen for yderligere
information.
Liste over starthindringer
Høj udledningstemperatur i luftende
Xe-70M skærmtekst: High A/E Disch T (Høj udl.temp. i luftende)
Denne fejl udløses, hvis 2ATT er højere end 95 % af 108,9 °C (228 °F).
Højt tryk i bundkar
Xe-70M skærmtekst: High Sump Pres (Højt tryk i bundkar)
Vises, hvis trykket i bundkarret (3APT) er 25 PSI eller højere end
kompressorens nominele tryk.
Bemærk, at Enable 3APT (Aktivér 3APT) indstillingen skal være ON (TÆNDT),
for at denne advarsel opstår.
VSD initialisering
Xe-70M skærmtekst: VSD Initializing (VSD initialisering)
Vises, hvis kompressorens VSD ikke har reageret på de første meddelelser fra
kontrolenheden.


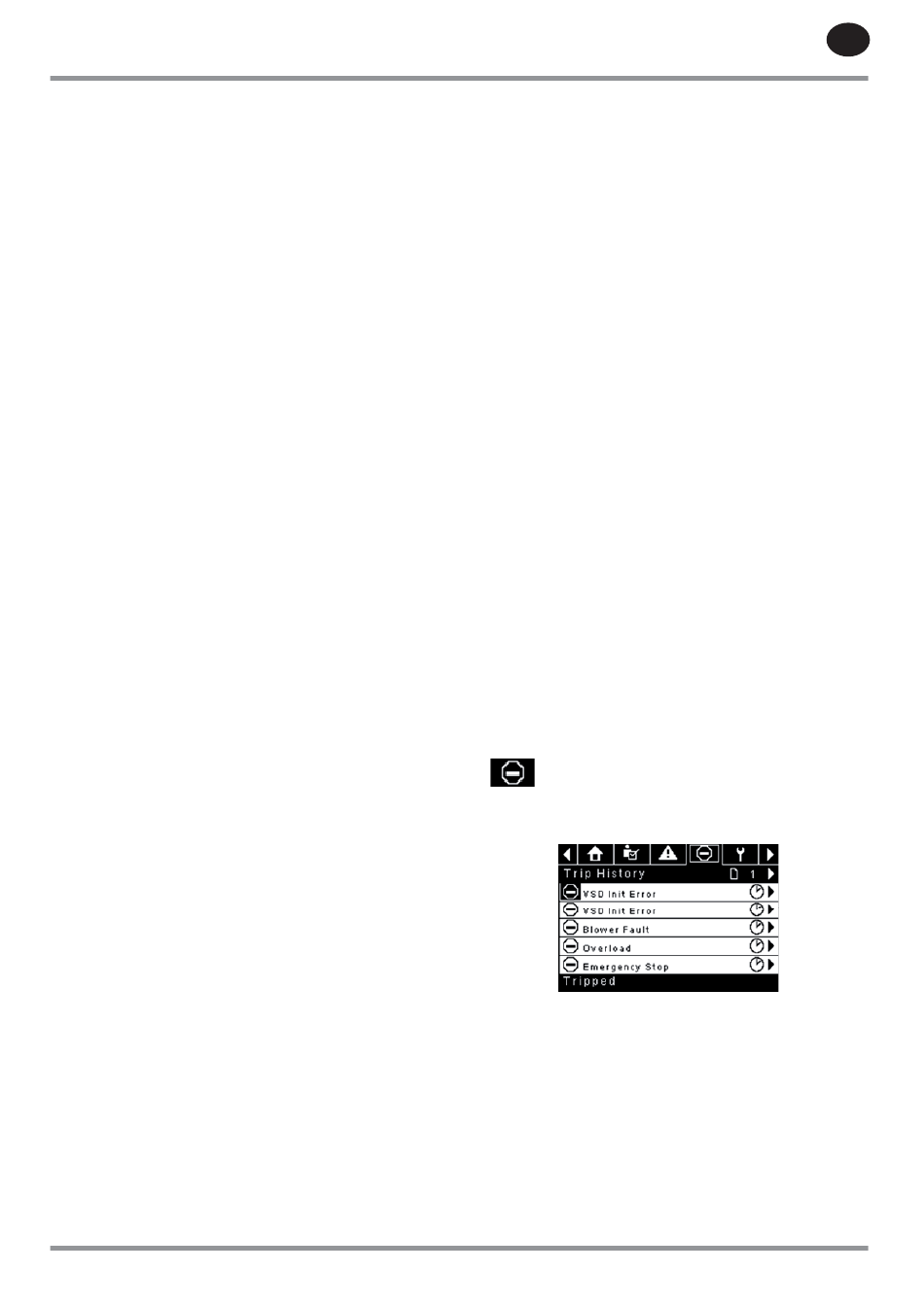

Fejlhistorik
Side 1 Til Maks. 3
Figur 105 : Fejlhistorik
Siderne i fejlhistorikmappen dokumenterer op til de sidste 15 fejl, som
kontrolenheden har registreret, og tidsstempler hver af disse. Fejlene
registreres i rækkefølge, således at nummer et er den nyeste og 15 er den
ældste. Når der vises en ny fejl, bliver den nummer et og alle andre fl yttes op
i antal.
Sidetallene i titellinjen bruges til at rulle gennem de hændelser, hvor hver
side viser op til fem. Side et viser hændelse et til fem, side to viser seks til ti og
så videre.
Følgende hændelser vil resultere i en registrering i fejlhistorikken.
• Fejl
Aktive fejl vil vise et blinkende fejlikon, mens godkendte fejl vil vise et solidt
ikon.
