Um eine ordnungsgemäße Funktionsweise zu gewährleisten, muss
die Abfl ussleitung mit einem Gefälle verlegt werden. Für eine
leichtere Überprüfung der Funktion automatischen Kondensatablaufs
sollte die Abfl ussleitung über einen off enen Trichter verfügen. Die
Ablaufl eitung muss mindestens einen Innendurchmesser von 8 mm
(5/16 Zoll) besitzen
Bei Systemen mit geringem Volumen, die möglicherweise keinen
Auff angbehälter (2) besitzen, kann es notwendig sein, die
Ansprechzeit des Kompressors zu anzupassen. Kontaktieren Sie Ihren
Ingersoll Rand-Service.
Verwenden Sie nicht den Kompressor, um das Ablassrohr daran zu
befestigen.

Elektrik
Der Kompressor sollte stets in Übereinstimmung mit allen anwendbaren
Normen und Vorschriften (lokal, einzelstaatlich, bundesstaatlich, usw.)
geerdet werden.
Installieren Sie dieses Produkt stets in Übereinstimmung mit allen
anwendbaren Normen und Vorschriften (lokal, einzelstaatlich,
bundesstaatlich, usw.).
Der Kompressor sollte in unmittelbarer Nähe mit einer eigenen
Netztrennvorrichtung ausgestattet sein. Die den Schaltkreis und das
System absichernde Sicherung sollte gemäß der anerkannten lokalen und
staatlichen Vorschriften und auf Basis der Angaben im Abschnitt "Allgemeine
Informationen" ausgewählt werden.
Die Größe der Zuleitungskabel sollte durch den Kunden/das
Elektrounternehmen festgelegt werden, damit ein ausgeglichener Kreislauf
gewährleistet ist und keine Überlastung durch weitere Elektroanlagen
erfolgt. Die Länge der elektrischen Leitungen von einer passenden
Stromversorgung, bzw. Steckdose ist wichtig, da ein Abfallen der Spannung
zu einer Beeinträchtigung der Kompressorfunktion führen kann.
Beim VSD können die Kabelgrößen stark variieren, weshalb die
Leitungsdrosselspule mit Kupferschienen-Verbindungen ausgestattet
ist. Diese Verbindungen können durch Schrauben mit einem
Durchmesser von 6 - 12 mm hergestellt werden.
Die Klemmen der Zuleitungen zu den eingehenden Anschlüssen L1-L2-L3
sollten fest und sauber sein.
Die eingespeiste Spannung sollte den Angaben auf dem Produkt-Typenschild
entsprechen.
Der Transformator für den Steuerschaltkreis hat unterschiedliche
Spannungsanschlüsse. Stellen Sie vor dem Einschalten sicher, dass diese für
die angegebene Netzspannung eingestellt sind.
Entfernen Sie die Abdeckung, um ein Loch für das eingehende Netzkabel
zu schneiden. Falls der Steuerungskasten an einer anderen Stelle mit einer
Öff nung versehen werden muss, ist darauf zu achten, dass keine Metallspäne
in den Starter oder andere elektrische Bauteile im Kasten gelangen. Falls
eine andere Öff nung verwendet wird, ist die ursprünglich vorgesehene
Aussparung zu verschließen.
Das Zuleitungskabel muss mit einer geeigneten Stopfbuchse in die
Starterbox eingeführt werden, um einen angemessenen Schutz gegen das
Eindringen unerwünschter Materialien zu gewährleisten. Starterboxen mit
fester Drehzahl sind nach NEMA4/IP65; VSD-Starterboxen nach NEMA12/IP54
ausgelegt. Das Stromzuleitungskabel für drehzahlvariable Starterboxen sollte
mit einer Stopfbuchse versehen sein, um zu verhindern, dass verunreinigte
Luft an den Filtern vorbei strömt.
DE-6
HINWEIS
HINWEIS
HINWEIS
HINWEIS
Im Anschluss an die elektrische Installation ist zu kontrollieren, ob die Lüfter-,
bzw. Gebläsemotordrehrichtung korrekt ist.
Drehzahlvariable Modelle sind für den Einsatz in Stromnetzen vorgesehen,
die von naheliegenden Wohn- und Geschäftssiedlungen isoliert sind.
Wird die Maschine in der Leichtindustrie, in Wohn- oder Gewerbegebieten
eingesetzt, wo die örtliche Stromversorgung gemeinsam genutzt wird, sind
möglicherweise weitere Hochfrequenzabschirmmaßnahmen erforderlich.
Konsultieren Sie Ihren lokalen Vertriebshändler für Details zu einem
optionalem RF-Filter.
Drehzahlvariable (VSD) Kompressoren sind im Schaltkasten mit einer Anti-
Kondensatheizung und einem Thermostaten ausgestattet. Dieser Schaltkreis
kann mit einer unabhängigen Spannungsversorgung von 110 V oder
230 V einphasig verbunden werden, abhängig davon, wo die Installation
stattfi ndet. Die Spannungsversorgung sollte angemessen gesichert sein,
und ein unabhängiger Trennschalter sollte neben dem Kompressor installiert
werden. Stellen sie sicher, dass der Thermostat auf 29°C (85°F) eingestellt
ist. Das sollte in Einklang mit geltenden Richtlinien geschehen. Es gehört
zur guten Praxis oder ist mancherorts sogar vorgeschrieben, geeignete
Warnzeichen anzubringen, die darauf hinweisen, dass die Maschine über
zwei separate Spannungsversorgungen verfügt, die beide isoliert werden
müssen, bevor Arbeiten an der Maschine in Angriff genommen werden.
Bei drehzahlvariablen (VSD) Kompressoren kann der Heizschaltkreis auch
über den 110 V-Spannungsausgang des Steuertransformators versorgt
werden und wie im Stromlaufplan (separat zu diesem Handbuch ausgeführt)
angeschlossen werden.
Die Isolierung von Netz und Gebläsemotor sollte vor erstmaliger
Inbetriebnahme oder nach einer längeren Außerbetriebnahme
unter kalten und feuchten Bedingungen durch einen ausgebildeten
Elektriker überprüft werden.

Spezielle elektrische Anforderungen für Kompres-
soren mit variabler Drehzahl (VSD)

Primäre Stromversorgung
Die primäre Stromversorgung des Kompressors kann über verschiedene
Transformatoren und Schaltkreise erfolgen. In den meisten Fällen kommt
eine Sternschaltung oder eine Dreieckschaltung zur Anwendung.

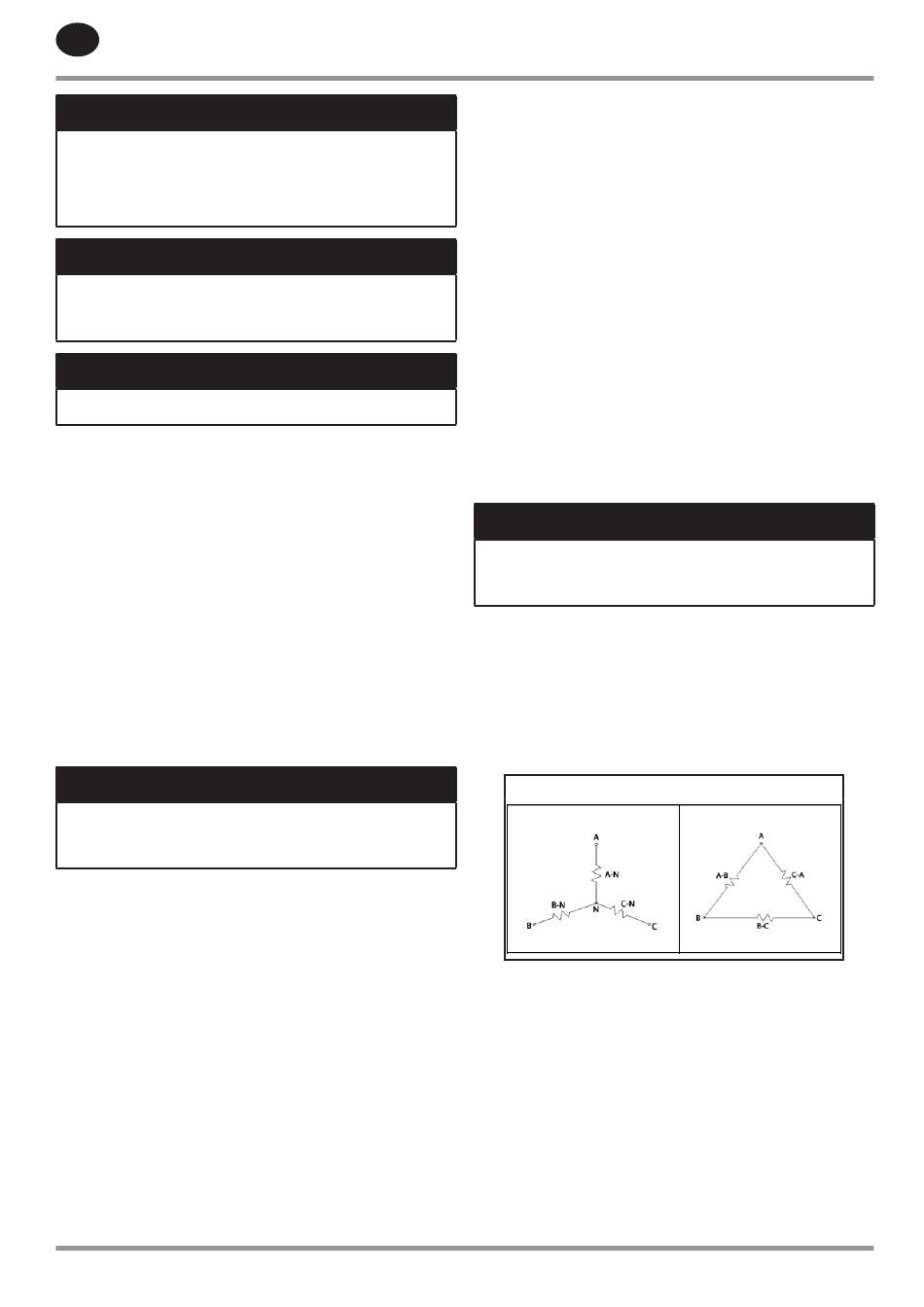

Abbildung 2: Stern- und Dreieckschaltung
Stern

Erdung
Unter den meisten Umständen muss eine Sternschaltung geerdet werden.
Informieren Sie sich bitte über die entsprechenden Vorschriften. Bei
einer geerdeten Sternschaltung ist die Spannung gegen Erde stabil und
kontrolliert. Dadurch werden Systemschäden durch Umstände, die zu
hohen Spannungen gegen Erde führen, vermieden Normalerweise wird der
Neutralleiter (Sternpunkt) der Sternschaltung geerdet.
Bei der Dreieckschaltung kann auf eine Erdung verzichtet werden. Wird eine
Dreieckschaltung geerdet, dann erfolgt dies an einer Phase. Die Erdung kann
auch in der Mitte einer Phase angeschlossen werden.
HINWEIS
Dreieck
