Umístění V Provozu
Klávesa
1. Kompresor
2. Zásobník vzduchu
3. Sušička vzduchu
4. Filtry stlačeného vzduchu
5. Odběrná místa
6. Otvor / vypouštěcí sifon
7. Oddělovací ventil
8. Přijímač vzduchu („nádrž na vlhký vzduch")
• Zákazník může nainstalovat fl exibilní prvek mezi stroj a tlakový systém,
aby se zabránilo přenosu vibrací.
• Kompresor může být instalován na jakékoli rovné podlaze, která jej unese.
Doporučujeme suché, dobře větrané prostředí s co nejčistším ovzduším.
• V oblasti vybrané pro umístění sušičky by se neměl vyskytovat prach,
chemikálie, kovové piliny, výpary nátěrových a nástřikových barev.
• Pevné povrchy mohou odrážet hluk a zvyšovat tak vnímanou hladinu
hluku. Pokud hraje přenos zvuku velkou roli, lze hlučnost snížit
podložením přístroje gumovou nebo korkovou deskou. Je možné, že
bude nezbytné použít ohebné potrubí.
• Informace o minimálním požadovaném prostoru pro standardní provoz a
údržbu jsou uvedeny na výkresu celkového uspořádání.
• Před dvířky ovládacího panelu je nutné zachovávat minimální prostor
vyžadovaný státními a místními vyhláškami.
• Okolní teploty nesmí překročit hodnotu 46 °C (115 °F) a vlhkost prostředí
nesmí být vysoká.
Doporučujeme ponechat kolem kompresoru prostor min. 1 m (3,3
stop). Je-li volný prostor nad hlavou omezený, je nutné výfuk vyvést
nebo odklonit pryč od zařízení.
Šroubové kompresory nesmí být instalovány ve vzduchových
systémech společně s pístovými kompresory bez použití oddělovacích
prvků, např. společného zásobníku. Doporučuje se, aby oba
kompresory těchto typů byly připojeny ke společnému zásobníku
prostřednictvím samostatných vzduchových potrubí.
Zařízení se dodává s namontovanými přepravními výztuhami.
Zkontrolujte, zda jsou tyto výztuhy demontovány, jinak budou
během provozu bránit volnému pohybu sestavy pohonu. Všechny
výztuhy jsou natřeny žlutou barvou.

Výtlačné Potrubí A Potrubí Na Vypouštění Kondenzátu
Při instalaci nového kompresoru (1) je nutné zkontrolovat celý vzduchový
systém. Zajistí se tak bezpečnost a efektivita práce celého systému.
Je také důležité věnovat pozornost přenosu kapalin. V každém případě je
správné instalovat sušičky vzduchu (3), které při správné instalaci dokáží
snížit přenos kapaliny téměř na nulu.
80447188 Rev B
INSTALACE

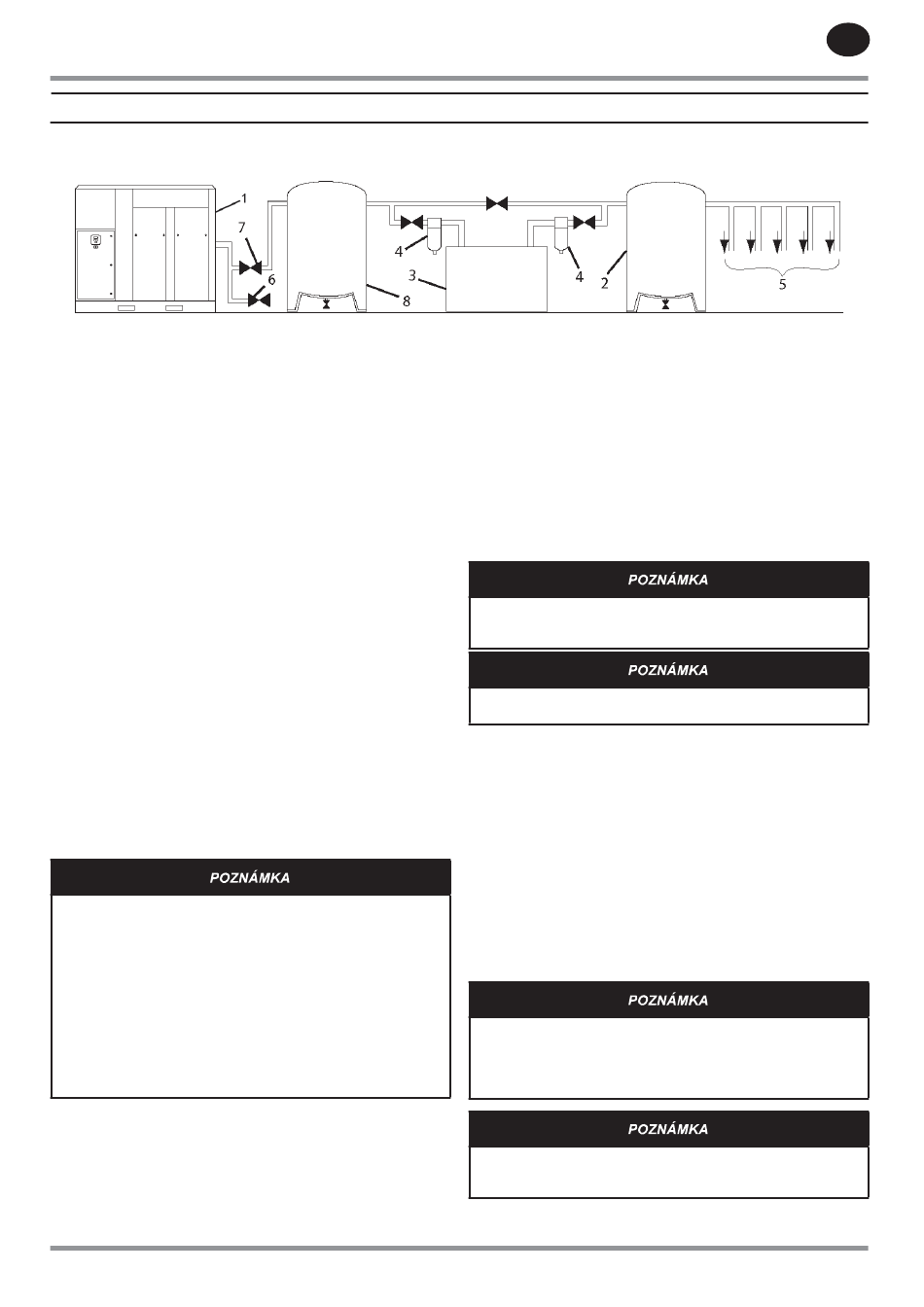

Obrázek 1: Standardní vzduchový systém
Doporučuje se použít zásobník (2), který zaručí, že celkový objem systému
bude dostatečný.
Výtlačné potrubí musí mít alespoň takový průměr, jako připojení výtlaku
kompresoru. Všechna potrubí a příslušenství musí být dimenzována
přiměřeně výstupnímu tlaku kompresoru. Výtlačné potrubí nesmí působit na
jednotku žádnými zatěžujícími momenty nebo silami.
Doporučuje se také do potrubí namontovat fi ltry (4).
Zařaďte prvky (6) pro odvzdušňování výtlačného potrubí za zpětný ventil
minimálního tlaku umístěný na nádrži odlučovače a před první oddělovací
ventil systému (7).
Tento výrobek je vybaven zabudovaným zpětným odlehčovacím ventilem.
Není tedy třeba používat vnější zpětný ventil. Oddělovací ventil (7) musí být
nainstalován do 1 m (36 palců) od výstupu kompresoru.
K této jednotce nesmí být připojeno plastové potrubí nebo potrubí
z PVC, ani se nesmí používat za jednotkou, kromě potrubí na odvod
kondenzátu.
Vytlačený vzduch obsahuje velmi malé procento kompresorového
maziva a je třeba zajistit, aby připojená zařízení byla kompatibilní.
Jestliže pracují dva rotační kompresory paralelně, zařaďte před společný
zásobník pro každý kompresor oddělovací ventil (7) a odlučovač (6). Ujistěte
se, že výstupní potrubí je vedeno tak, aby do zastaveného stroje nemohla
vniknout voda.
Mokrá nádrž (8) se doporučuje při použití typu sušičky vzduchu s regeneračním
vysoušecím prostředkem, aby se předešlo krátkým cyklům kompresoru během
proplachovacího cyklu, když má závod nízký odběr vzduchu.
Zabudovaný dochlazovač snižuje teplotu výstupního vzduchu pod hodnotu
rosného bodu (pro většinu podmínek okolního prostředí). Z tohoto důvodu
kondenzuje značné množství vodních par. Za účelem odstranění tohoto
kondenzátu je každý kompresor se zabudovaným dochlazovačem vybaven
soustavou odlučovač vlhkosti / lapač.
Sestava odkapávacího potrubí a oddělovacího ventilu se musí namontovat
v blízkosti výtlaku kompresoru. K hrdlu vypouštění kondenzátu v základně
kompresoru se musí připojit vypouštěcí potrubí.
Pokud má vypouštěcí potrubí správně fungovat, musí se svažovat
směrem od základny. Za účelem usnadnění kontroly funkce
automatického odlučovače kondenzátu by mělo být vypouštěcí
potrubí opatřeno otevřenou nálevkou. Vypouštěcí potrubí musí mít
minimální vnitřní průměr 8 mm (5/16 palce)
U nízkoobjemových systémů, které neobsahují zásobník (2), bude
pravděpodobně zapotřebí upravit dobu odezvy kompresoru. Obraťte
se na místního servisního zástupce společnosti Ingersoll Rand.
