Para R37e-160kw, Se detecta un fallo de VSD del impulsor. El controlador
leerá el menú de estado del impulsor de velocidad variable. Si se devuelve
una condición de fallo en la información de estado, el controlador emitirá
una activación de fallo de VSD y mostrará el número de condición de fallo.
Los fallos 39 a 42 y 44 del VSD no se pueden borrar pulsando el botón de
reposición. Todos los restantes fallos del VSD se pueden borrar pulsando el
botón de reposición. La única manera de borrar los fallos 39 a 42 y 44 del VSD
es desconectar y conectar la alimentación del compresor. La desconexión y
conexión de la alimentación hace que el VSD ejecute una prueba de módulo
de alimentación. La prueba del módulo de alimentación debe resultar correcta
para que se pueda rearrancar el compresor después de un fallo 39 a 42 o
44 del VSD. Los fallos 39, 40, y 41 (fallos IGBT) tienen una lógica adicional
relacionada. Debido a activaciones falsas, la lógica se modifi có para permitir
un rearranque automático. Si se producen los fallos 39, 40 o 41 del VSD, el
controlador se activará y mostrará el mensaje de fallo. Después de dos minutos,
el controlador emitirá un comando para que el VSD ejecute la prueba de
módulo de alimentación. Mientras el VSD está ejecutando la prueba de módulo
de alimentación, el controlador forzará su propia reposición. Una vez que se
ha completado la prueba, el controlador supervisará el VSD para comprobar
que se haya completado la prueba de módulo de alimentación. Si la prueba de
módulo de alimentación se ha completado y se cumplen todas las condiciones,
el controlador rearrancará automáticamente el compresor. Si la prueba de
módulo de realimentación no fue correcta, el controlador mostrará el mensaje
de fallo de prueba de módulo de alimentación y el código de falla. El controlador
no permitirá más de cinco rearranques automáticos después de los fallos 39 a
41 del VSD en un periodo de 24 horas. El controlador tampoco permitirá más
de dos rearranques automáticos después de los fallos 39 a 41 del VSD en un
periodo de 10 minutos. Si se producen los fallos 39 a 41 del VSD y se infringen
los periodos, el controlador no emitirá una prueba de módulo de alimentación y
rearranque. Mostrará el fallo y no permitirá un rearranque desde el controlador.
El operador debe desconectar y conectar la alimentación. Otra excepción en
todos los impulsores son los fallos 10, 12 a 14 y 16 del VSD. Si el compresor
experimenta una activación debido a uno de estos fallos, en lugar de apagarse
cuando se produce el fallo de VSD, el controlador resposicionará y luego
rearrancará el compresor. Si el compresor cuenta con la opción de rearranque
tras apagón (PORO), el controlador ejecutará un rearranque PORO. Si la unidad
no tiene la opción PORO, el controlador rearrancará el compresor 10 segundos
después de que el controlador se haya reposicionado. Se permitirá a una unidad
hacer esto hasta cinco veces en un periodo de una hora. Si la unidad supera
cinco instancias dentro de un período de una hora, la sexta instancia se tratará
como un fallo regular del VSD.
Presión de colector baja
Se producirá si el compresor está funcionando y la presión del colector cae a
menos de 13 psi durante 15 segundos.
Comprobar el giro del motor
Se producirá si el controlador recibe una velocidad negativa del VSD en el
arranque.
Error de comunicaciones de VSD
Se producirá si el controlador no recibe una respuesta del VSD cuando
solicita información. Esta activación tardará alrededor de 8 segundos en
presentarse.
Fallo de inicialización de VSD
Se produce si el controlador no puede esTablacer comunicaciones con el VSD
después de un encendido.
Cambiar el fi ltro de refrigerante
Se produce si el modo de reposo está activado. Esta activación se usa como
recordatorio para que el servicio de IR use únicamente el modo de reposo si
se instala un fi ltro de refrigerante nuevo.
Tipo de VSD incorrecto
Se producirá en el encendido si el tipo de VSD no coincide con el tamaño del
compresor. El controlador lo determinará comparando el tipo de compresor
con la tarjeta de ID del impulsor.
Pérdida de alimentación de control
Se producirá si el compresor debería estar funcionando y la tensión de
entrada de CA, leía desde el VSD, cae a menos de 100 VCA. Se produce
un retardo de 2 segundos con esta activación para el caso de que la
alimentación se resTablazca rápidamente. Un monitor de fase también puede
causar esta activación.
Fallo de parada
Se producirá si el compresor debería pararse, pero la velocidad del motor
no ha caído a menos del punto de ajuste de velocidad mínima del motor. El
controlador esperará 4 segundos a que se detenga el compresor antes de
emitir esta activación.
ES-28
Alta presión interetapas
Se producirá si el compresor está funcionando, es una unidad de dos etapas y
la presión interetapas es mayor que 75 psi.
Gran caída de presión del fi ltro de refrigerante
Se produce si la unidad ha estado funcionando durante siete segundos por lo
menos, la temperatura del refrigerante inyectado es de 140 ºF por lo menos,
ya hay una advertencia de cambiar el fi ltro de refrigerante, la velocidad del
motor es igual a la velocidad mínima por lo menos y la caída de presión del
fi ltro de refrigerante (5CPT - 6CPT) es mayor que 35 psi.
Vacío de admisión alto
Se producirá si el compresor está funcionando con carga, la velocidad del
motor es por lo menos la velocidad mínima, y el vacío de admisión es mayor
que 1,8 psi (vacío).
Presión de colector alta
Se producirá si el compresor está funcionando y se cumple alguna de las tres
condiciones siguientes: (1) La presión del colector excede la presión objetivo
en 25 psi. (2) La caída de presión del separador medida es mayor que 25 psi y
la presión de descarga del paquete es por lo menos 65 psi. (3) La presión del
colector es mayor que 168 psi.
Lista de inhibición del arranque
Temperatura de descarga de la unidad de compresión alta
Se producirá si la presión de 2ATT es mayor que el 95% de 228 ºF.
Presión de colector alta
Se producirá si la presión del colector (3APT) es 25 psi o más alta que la
presión nominal del compresor.
Esperando comunicaciones de VSD
Se producirá si el compresor VSD no ha respondido a las comunicaciones
iniciales del controlador.

Historial de activaciones
Páginas 1-4 (máx.)

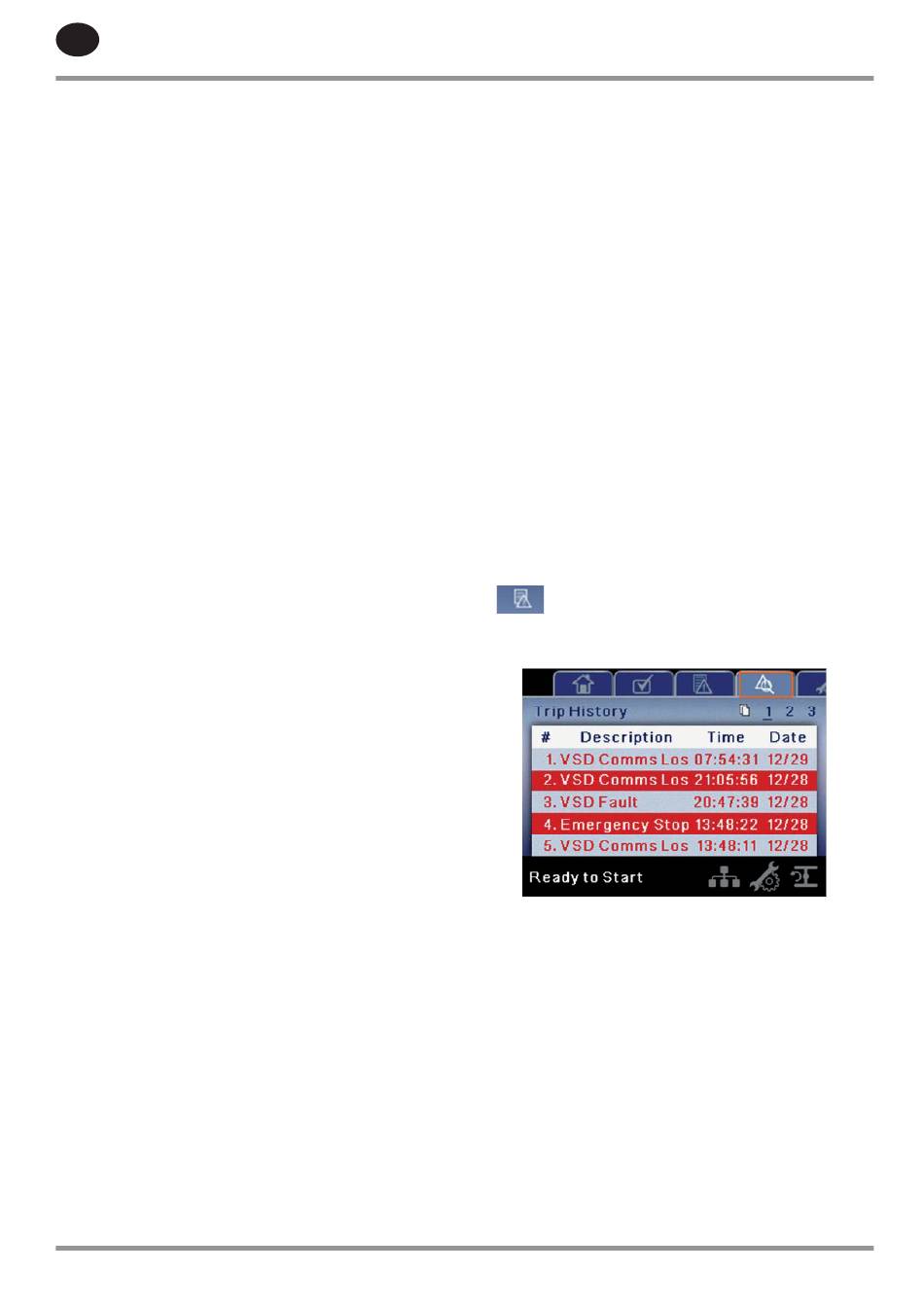

Figura 44 : Historial de activaciones
Las páginas de la carpeta Trip History (Historial de activaciones) documentan
hasta las últimas 15 activaciones ocurridas en el controlador, indicando la
hora de cada una. Las activaciones se graban en secuencia, siendo la número
uno la más reciente y la número 15 la más antigua. Cuando se produce una
nueva activación, pasa a ser la número uno y las demás bajan una posición.
Los números de página de la barra de títulos se utilizan para desplazarse
por los eventos, mostrando cada página hasta siete. La página uno muestra
los eventos uno a cinco, la página dos muestra los eventos seis a diez y así
sucesivamente.
Las siguientes acciones generarán un evento:
• Encendido
• Apagado
• Pulsación de la tecla de arranque
• Pulsación de la tecla de parada
• Pulsación de la tecla de carga
• Pulsación de la tecla de descarga
• Advertencia
