• Hlavní řídicí jednotka MUSÍ být spuštěna a běžet v sekvenci. V opačném
případě se kompresory vrátí do místních bodů nastavení.
• Pokud hlavní řídicí jednotka oznamuje podřízené řídicí jednotce, že
má napouštět a místní tlak podřízené řídicí jednotky přesahuje mezní
hodnotu nastavení odpojení nebo mezní hodnoty okamžitého vypnutí,
dojde k místnímu vypuštění podřízeného kompresoru a zůstane
vypuštěný, dokud tlak neklesne pod nastavenou hodnotu připojení nebo
cílovou hodnotu.
Integrální řazení – povolením integrálního řazení dojde k výběru tohoto
kompresoru jako nadřazeného řazení. Snímač hlavního výstupního tlaku
agregátu bude představovat signál tlaku používaný v systému. Výchozí
hodnota je zakázána. Před povolením této funkce ověřte, zda jsou všechny
kompresory nastaveny na integrální řazení. Je důležité, aby měl tento bod
nastavení povolen pouze jeden kompresor v systému, v opačném případě
by mohlo dojít k ovlivnění chování systému. Tento bod nastavení musí být
také upravován pouze po vypnutí kompresoru. Všimněte si, že hlavní ovladač
integrálního řazení nemusí být kompresor s přiřazenou adresou RS-485 1.
Tlak vypouštění – určuje tlak, při kterém bude kompresor vypuštěn.
Vypouštěcí tlak systému by měl být vždy nastaven níže, než činí místní bod
nastavení odpojení kompresorů v systému. Všimněte si, že v případě ovládání
v rámci systému bude kompresor ignorovat nastavené body místního tlaku s
výjimkou ochranných funkcí.
Tlak naplnění – určuje tlak, při kterém bude kompresor naplněn. .
Vypouštěcí tlak systému by měl být vždy nastaven níže, než činí místní bod
nastavení odpojení kompresorů v systému. Vypouštěcí tlak systému by měl
být vždy nastaven níže, než činí místní bod nastavení odpojení kompresorů v
systému. Všimněte si, že v případě ovládání v rámci systému bude kompresor
ignorovat nastavené body místního tlaku s výjimkou ochranných funkcí.
Prodleva spuštění – určuje časový interval mezi plněním jednotlivých
kompresorů. Tato funkce zabraňuje současnému plnění všech kompresorů.
Tento bod nastavení je nutné použít pro nejdelší dobu spouštění libovolného
kompresoru v systému. Obecně se jedná o ekvivalent hvězdicového/delta
přechodového času pro stroj se stálými otáčkami nebo o dobu rozběhu u
stroje VSD.
Prodleva reakce – nastavení „prodlevy" řízení tlaku, které udává, jak rychle
bude systém reagovat na odchylky tlaku. Výchozím nastavením je 10. Tato
hodnota se obvykle nemění.
Tolerance – nastavení „tolerance" řízení tlaku, které udává, jak má systém
reagovat na odchylky tlaku od tlaku plnění/vypuštění. Výchozím nastavením
je 3,0 psi. Tato hodnota se obvykle nemění.
Počet kompresorů – určuje počet kompresorů zapojených do soustavy.
Maximální počet je 4.
Priorita – každý kompresor může mít přiřazenu prioritu. Nastavením priority
kompresoru dojde k ovlivnění způsobu vzniku rotace. Kompresory s prioritou
1 budou vždy ve vedoucí pozici následované kompresory s prioritou 2 a
podobně. Kompresory si budou vyměňovat pozici jen s těmi kompresory, u
kterých je nastavena stejná priorita.
Sekvence – zobrazí aktuální pořadí plnění/vypouštění kompresorů. Každý
kompresor v systému má přiřazeno písmeno. Písmeno udává, zda je stroj
s přiřazenou adresou Airbus vedoucí stroj (první se napouští, poslední se
vypouští) nebo jedním vedlejších strojů. Písmeno A je přiřazeno vedoucímu
stroji, B dalšími stroji v pořadí k napouštění, C třetímu stroji v pořadí a D
poslednímu stroji v pořadí k napouštění. Stroje se budou vypouštět v
opačném pořadí, takže A bude posledním strojem v provozu.
První pozice v sekvenci - - - - na kartě Integrální řazení, strana 3 vždy odkazuje
na kompresor, který má přiřazenu adresu Airbus č. 1. Druhá pozice má
přiřazenu adresu Airbus č. 2 a tak dále. Všimněte si, že pořadí písmene se
může měnit vlivem otáčení.
Všimněte si, že řazení se zobrazí pouze na hlavní řídicí jednotce.
Otočit nyní – výběrem této možnosti se sekvence posune podle priorit bez
ohledu na nastavený interval otočení.
Interval otáčení – určuje období mezi automatickými otočeními sekvence.
Zbývající čas – odpočet času zbývajícího do příštího otočení sekvence.
Systémový tlak – zobrazuje aktuální tlak, podle něhož probíhá řízení
soustavy. Tato hodnota se zobrazí pouze v sekvenci hlavní řídicí jednotky.
80447188 Rev B

Stavová Složka
Všechny informace uvedené na těchto stránkách jsou určeny pouze k
prohlížení.
Některé hodnoty se zobrazují pouze po zadání továrního hesla.

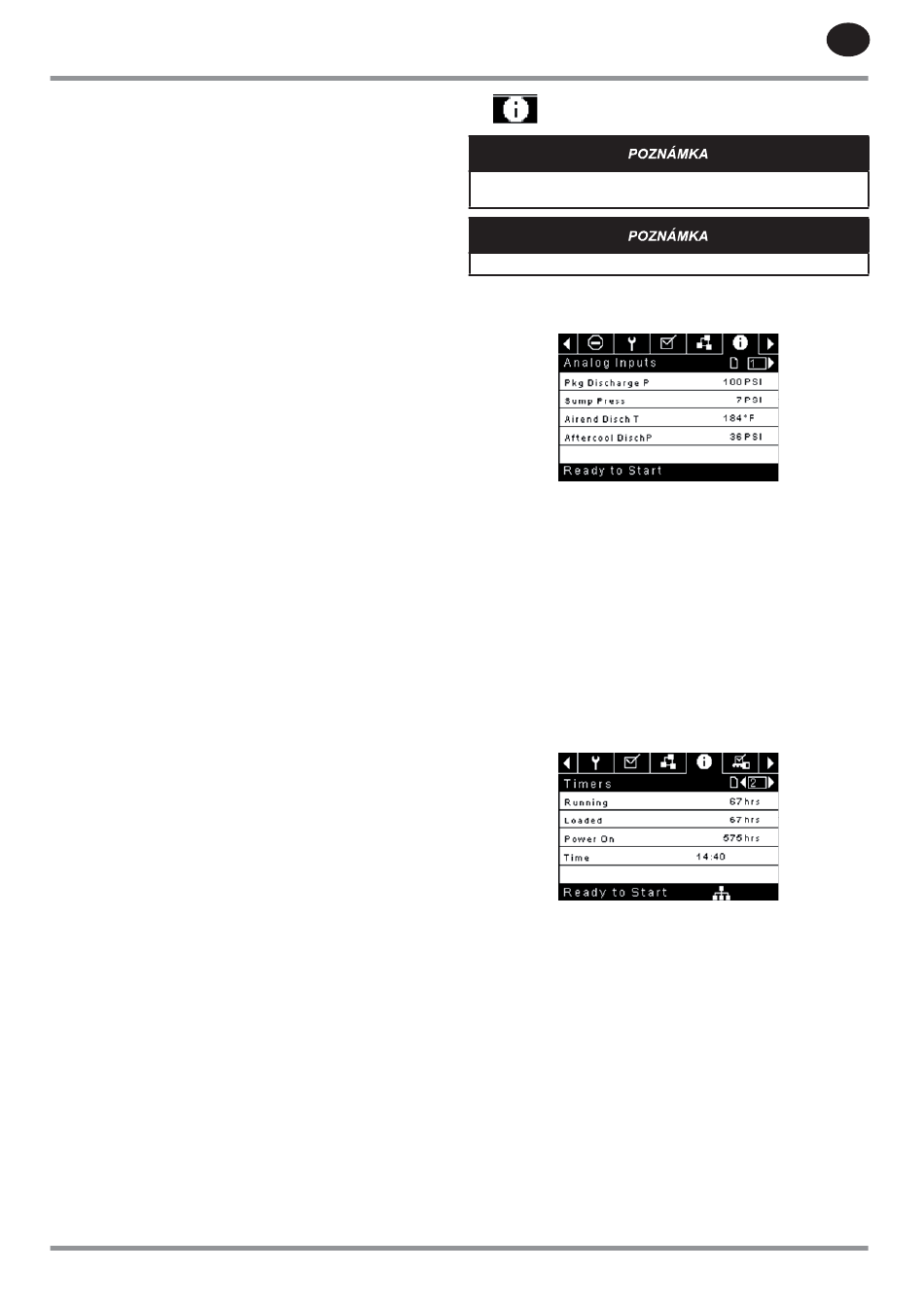

stránka 1 – Analogové Vstupy
Obrázek 88 : Analogové Vstupy
Analogové Vstupy:
V této části jsou zobrazeny následující analogové vstupy:
• Výstupní tlak agregátu – tlak, který kompresor dodává.
• Tlak v jímce – vnitřní tlak kompresoru v jímce
• Výstupní teplota na vzduchovém konci – teplota směsi vzduchu/oleje
na výstupu z kompresního modulu.
• Výstupní teplota dochlazovače – Teplota vzduchu po průchodu
dochlazovačem. Všimněte si, že tato hodnota se zobrazí, pouze pokud
byla zakoupena a nainstalována možnost nízké teploty.
• Výstupní tlak dochlazovače (pouze u vestavěných sušiček) – tlak, který
kompresor dodává před sušičkou.
Strana 2 – Údaje Kompresoru
Obrázek 89 : Údaje Kompresoru
Údaje o kompresoru:
• Doba zapnutí – počet hodin, po které byla řídicí jednotka zapnuta.
• Doba provozu – počet hodin, po které byl v provozu motor kompresoru.
• Hodiny v naplněném stavu – udává počet hodin, po které kompresor
poskytuje vzduch.
• Reálný čas – aktuální čas dne.
