Remote Start Failure (Βλάβη απομακρυσμένης εκκίνησης)
Κείμενο επί της οθόνης του Xe-70M: Rem Start Fail (Βλάβη απομακρυσμένης
εκκίνησης)
Αυτό το μήνυμα εμφανίζεται, εάν η εκκίνηση της μονάδας γίνεται μέσω του
κουμπιού απομακρυσμένης εκκίνησης και το κουμπί παραμείνει κλειστό για 7
δευτερόλεπτα μετά την εκκίνηση της μονάδας.
Sensor Failure (Βλάβη αισθητήρα)
Κείμενο επί της οθόνης του Xe-70M: 3APT Failure (Βλάβη 3APT), 4APT Failure
(Βλάβη 4APT), 7APT Failure (Βλάβη 7APT), 2ATT Failure (Βλάβη 2ATT), Main
Motor CT Fail (Βλάβη CT κύριου κινητήρα)
Αυτό το μήνυμα εμφανίζεται όταν διαπιστωθεί ότι ένας αισθητήρας λείπει ή
είναι σπασμένος. Οι αισθητήρες που επηρεάζονται από αυτήν την αστοχία
είναι οι CT1, CT2, CT3, 3APT, 4APT, 7APT και 2ATT. Ο αισθητήρας εμφανίζεται
μαζί με το μήνυμα βλάβης αισθητήρα. Το μήνυμα βλάβης αισθητήρα θα
πρέπει να έχει την ακόλουθη μορφή: 3APT Failure (Βλάβη 3APT).
Emergency Stop (Διακοπή έκτακτης ανάγκης)
Κείμενο επί της οθόνης του Xe-70M: Emergency Stop (Διακοπή έκτακτης
ανάγκης)
Αυτό θα εμφανιστεί όταν δεσμευτεί το κουμπί EMERGENCY STOP (ΔΙΑΚΟΠΗ
ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ).
VSD Fault X (VSD σφάλμα X)
Κείμενο επί της οθόνης του Xe-70M:
The compressors variable speed drive is reporting a fault. (Το σύστημα
μετάδοσης κίνησης μεταβλητής ταχύτητας του συμπιεστή αναφέρει σφάλμα.)
Ανατρέξτε στον οδηγό αντιμετώπισης προβλημάτων για περισσότερες
πληροφορίες.
Low Sump Pressure (Χαμηλή πίεση κάρτερ)
Κείμενο επί της οθόνης του Xe-70M: Low Sump Press (Χαμηλή πίεση κάρτερ)
Αυτό το μήνυμα εμφανίζεται, εάν ο συμπιεστής λειτουργεί και η πίεση κάρτερ
μειωθεί κάτω από 13 psi για 15 δευτερόλεπτα.
Παρακαλούμε προσέξτε ότι το σημείο ρύθμισης Enable 3APT (Ενεργοποίηση
3APT) πρέπει να είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ για να εμφανιστεί αυτή η
προειδοποίηση
Check Motor Rotation (Έλεγχος περιστροφής κινητήρα)
Κείμενο επί της οθόνης του Xe-70M: Ck Motor Rot (Έλεγχος περιστροφής
κινητήρα)
Αυτό το μήνυμα εμφανίζεται, εάν ο ελεγκτής διαπιστώσει αρνητική ταχύτητα
από το VSD κατά την εκκίνηση.
VSD Communication Failure (Σφάλμα επικοινωνίας VSD)
Κείμενο επί της οθόνης του Xe-70M: VSD Comm Fail (Σφάλμα επικοινωνίας
VSD)
Αυτό το μήνυμα εμφανίζεται, εάν ο ελεγκτής δεν λάβει απόκριση από το VSD,
όταν ζητήσει πληροφορίες. Η εμφάνιση αυτής της αστοχίας θα διαρκέσει
περίπου 8 δευτερόλεπτα.
Incorrect VSD Type (Εσφαλμένος τύπος VSD)
Κείμενο επί της οθόνης του Xe-70M: Wrong VSD Type (Λάθος τύπος VSD)
Αυτό το μήνυμα εμφανίζεται κατά την ενεργοποίηση, εάν ο τύπος VSD δεν
συμφωνεί με το μέγεθος του συμπιεστή. Ο ελεγκτής θα το εξακριβώσει αυτό
συγκρίνοντας τον τύπο συμπιεστή με το αναγνωριστικό του δίσκου.
Stop Failure (Βλάβη διακοπής)
Κείμενο επί της οθόνης του Xe-70M: Stop Failure (Βλάβη διακοπής)
Αυτό το μήνυμα εμφανίζεται, εάν πρέπει να διακοπεί η λειτουργία του
συμπιεστή, ωστόσο η ταχύτητα κινητήρα δεν έχει μειωθεί κάτω από το
σημείο ρύθμισης ελάχιστης ταχύτητας κινητήρα. Ο ελεγκτής θα περιμένει
4 δευτερόλεπτα, έως ότου σταματήσει ο συμπιεστής, προτού παρουσιάσει
αυτήν την αστοχία. Αυτό αποτελεί κανονικά μια ένδειξη ότι το ρελέ
λειτουργίας (K1) δεν άνοιξε όταν απενεργοποιήθηκε. Λόγω αυτού, η επαφή
απομόνωσης θα πρέπει να ανοίξει όταν εμφανιστεί αυτό το σφάλμα. Η
επαφή απομόνωσης μπορεί να κλείσει όταν εξαλειφθεί αυτό το σφάλμα, εάν
η μονάδα δεν είναι υδρόψυκτη.
80447188 Αναθ. B
High Sump Pressure (Υψηλή πίεση κάρτερ)
Κείμενο επί της οθόνης του Xe-70M: High Sump Pres (Υψηλή πίεση κάρτερ)
Αυτό το μήνυμα εμφανίζεται, εάν ο συμπιεστής λειτουργεί και ισχύει
οποιαδήποτε από τις παρακάτω 3 συνθήκες: (1) Η πίεση κάρτερ βρίσκεται
πάνω από την πίεση στόχο κατά 25 psi (32 PSI εάν ο ξηραντήρας είναι
απενεργοποιημένος). (2) Η πτώση πίεσης διαχωριστή είναι κατά τη
μέτρηση μεγαλύτερη από 25 psi και η πίεση εκκένωσης συγκροτήματος
είναι τουλάχιστον 65 psi. (3) Η πίεση κάρτερ είναι πάνω από 168 psi για ένα
μηχάνημα με ονομαστική πίεση 145 psi.
Παρακαλούμε προσέξτε ότι το σημείο ρύθμισης Enable 3APT (Ενεργοποίηση
3APT) πρέπει να είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ για να εμφανιστεί αυτή η
προειδοποίηση
VSD Initialization Fault (Σφάλμα αρχικοποίησης VSD)
Κείμενο επί της οθόνης του Xe-70M: Drive Init Error (Σφάλμα αρχικοποίησης
δίσκου)
Αυτό θα συμβεί εάν ο ελεγκτής δεν είναι ικανός να ρυθμίσει σωστά το δίσκο
μετά από εκκίνηση ή επαναφορά. Ο ελεγκτής θα επιχειρήσει να εγγράψει μια
παράμετρο 10 φορές στο δίσκο και, αφού αυτές οι 10 απόπειρες αποτύχουν,
αυτή η αστοχία θα καταχωριστεί.
Κείμενο επί της οθόνης του Xe-70M: VSD Comm Except (Εξαίρεση
επικοινωνίας VSD)
Αυτό θα συμβεί εάν ο ελεγκτής λάβει μη έγκυρες επικοινωνίες από το VSD.
Ανατρέξτε στον οδηγό αντιμετώπισης προβλημάτων για περισσότερες
πληροφορίες.
Λίστα αναστολών εκκίνησης
High Airend Discharge Temperature (Υψηλή θερμοκρασία εκκένωσης
θαλάμου συμπίεσης)
Κείμενο επί της οθόνης του Xe-70M: High A/E Disch T (Υψηλή θερμοκρασία
εκκένωσης θαλάμου συμπίεσης)
Αυτό το μήνυμα εμφανίζεται, εάν η τιμή 2ATT είναι μεγαλύτερη από 95% του
ορίου 228 °F.
High Sump Pressure (Υψηλή πίεση κάρτερ)
Κείμενο επί της οθόνης του Xe-70M: High Sump Pres (Υψηλή πίεση κάρτερ)
Αυτό το μήνυμα εμφανίζεται, εάν η πίεση κάρτερ (3APT) είναι 25 psi ή
μεγαλύτερη από την ονομαστική πίεση του συμπιεστή.
Παρακαλούμε προσέξτε ότι το σημείο ρύθμισης Enable 3APT (Ενεργοποίηση
3APT) πρέπει να είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ για να εμφανιστεί αυτή η
προειδοποίηση
VSD Intialization (Αρχικοποίηση VSD)
Κείμενο επί της οθόνης του Xe-70M: VSD Initializing (Αρχικοποίηση VSD σε
εξέλιξη)
Αυτό το μήνυμα εμφανίζεται, εάν το VSD του συμπιεστή δεν έχει αποκριθεί
στις αρχικές επικοινωνίες από τον ελεγκτή.

Trip History (Ιστορικό Αστοχιών)
Σελίδεσ 1 Έωσ Μέγιστο 3

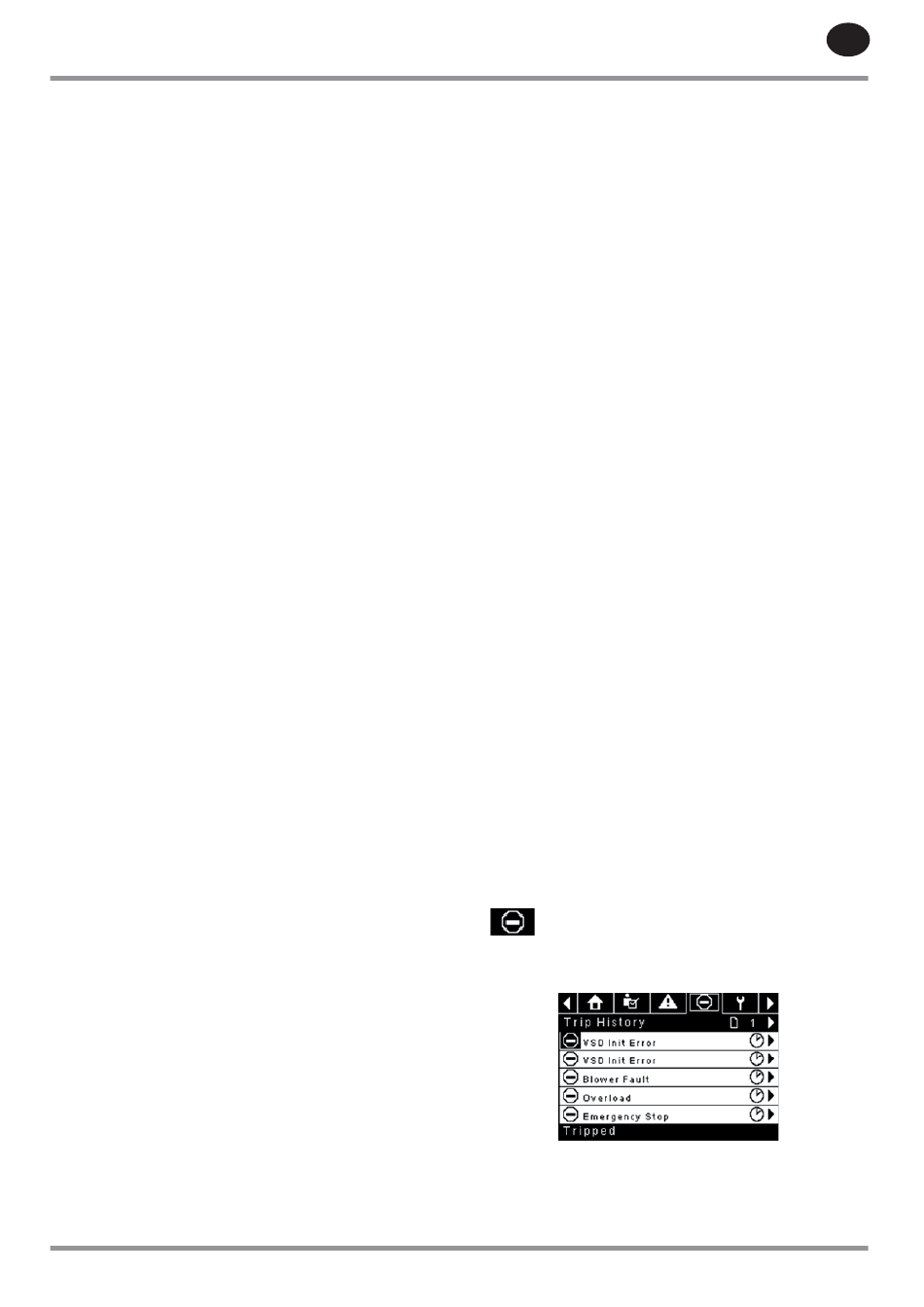

Εικόνα 105 : Trip History
Οι σελίδες στο φάκελο Trip History (Ιστορικό αστοχιών) καταγράφουν έως
και τις πιο πρόσφατες 15 αστοχίες του ελεγκτή, μαζί με τη χρονοσήμανση της
κάθε αστοχίας. Οι αστοχίες καταγράφονται σε αλληλουχία, όπου ο αριθμός
1 υποδεικνύει την πιο πρόσφατη και ο αριθμός 15 την παλαιότερη. Όταν
παρουσιάζεται μια νέα αστοχία, αντιστοιχίζεται στον αριθμό 1 και όλες οι
