Navigazione Nelle Cartelle e Icone
Per spostarsi tra le cartelle a schede mostrate nel display LCD, premere i tasti
DESTRO e SINISTRO. La navigazione procede dall'ultima alla prima cartella e
viceversa.

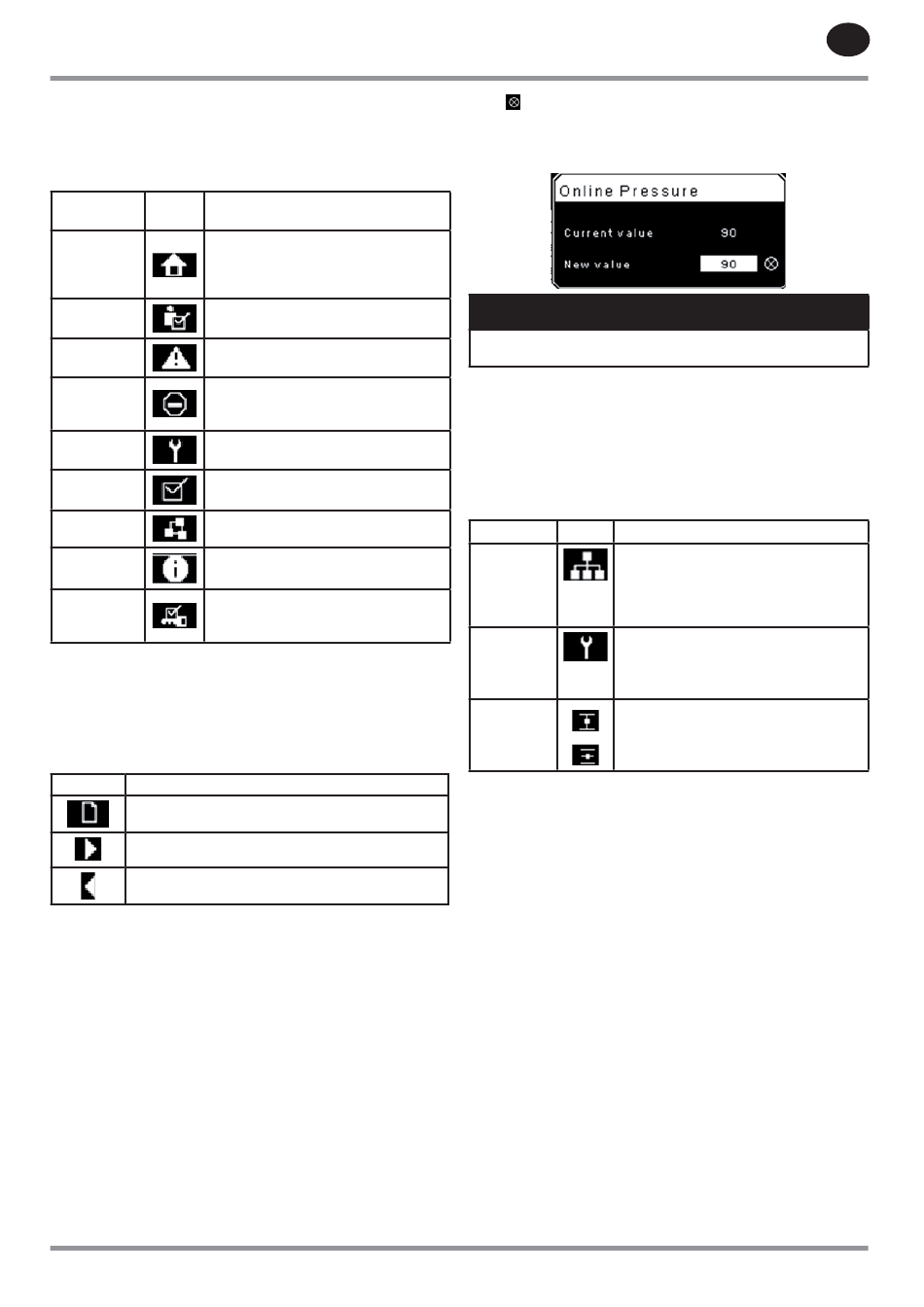

Tabella 29 : Icone della barra delle cartelle
Nome della
Icona
cartella
Home
Impostazioni
dell'operatore
Eventi
Trip History
(Cronologia
scatti)
Manutenzione
Impostazioni
generali
Sequenza
integrale
Stato
Impostazioni di
fabbrica

Navigazione Nella Pagina
Una volta selezionata la cartella desiderata, premere il tasto GIÙ per passare
all'area di selezione pagina e poi utilizzare i tasti DESTRA e SINISTRA per
selezionare la pagina desiderata. Utilizzare il tasto SU per tornare alle schede
della cartella.
Tabella 30 : Icone della barra del titolo
Icona
Avvio dell'area di selezione della pagina.
Indica che sono disponibili ulteriori pagine navigando a
destra.
Indica che sono disponibili ulteriori pagine navigando a
sinistra.

Accesso Ai Parametri
Dopo aver selezionato la pagina desiderata, i parametri della pagina possono
essere selezionati utilizzando il tasto GIÙ. Il puntatore passerà al parametro
successivo ogni volta che si preme il tasto GIÙ. Utilizzare il tasto SU per
tornare al precedente.
Il puntatore passa sopra, quindi una volta selezionato l'ultimo parametro,
la pressione del tasto GIÙ porterà l'indicatore alla barra delle cartelle. Se si
seleziona il primo parametro, la pressione del tasto SU porterà il puntatore
all'area di selezione della pagina.
Una volta selezionato, accedere ai parametri premendo il tasto ENTER (Invio).
Apportare le modifi che utilizzando i tasti di NAVIGAZIONE, quindi accedere
all'impostazione premendo nuovamente il tasto Invio. Dopo l'accesso a un
parametro, la pressione del tasto ENTER (Invio) farà passare l'impostazione
corrente al programma di controllo e riporterà il puntatore al parametro
selezionato sulla pagina.
Quando il puntatore si trova su un parametro che presenta una casella
abilitata/disabilitata, la pressione del tasto ENTER (Invio) provocherà un
mutamento di stato all'impostazione.
80447188 Rev B
Descrizione
Prestazioni del sistema e informazioni
principali sullo stato. La prima pagina di
questa cartella è la pagina predefi nita quando
il controller si accende per la prima volta.
Opzioni del sistema e impostazioni di
confi gurazione.
Log eventi sistema.
Dettagli sugli scatti più recenti.
Impostazione di stato e notifi che per elementi
di manutenzione del compressore.
Impostazioni generali quali Lingua, Ora e
Unità di misura.
Confi gurazione e stato comunicazione di
Integral Sequencing (Sequenza integrale).
Misure o stato da/di tutte le connessioni I/O
analogiche e digitali.
Parametri di regolazione del compressore.
Visualizza anche le versioni hardware e
software.
Descrizione
L'icona appare su fi nestre di ingresso numeriche (vedi fi gura 69 di sotto).
Il posizionamento del puntatore su di essa e la pressione del tasto ENTER
(Invio) eliminerà la voce e qualsiasi modifi ca apportata.
Figura 69 : Finestra di immissione numerica
Non tutte le pagine dispongono di parametri regolabili. Alcune hanno
soltanto informazioni di sola lettura.

Icone Della Dashboard
La dashboard è intesa come una modalità di visualizzazione rapida e
immediata dello stato del sistema. La seguente tabella elenca le icone
dashboard standard e le relative defi nizioni. Notare che il colore di queste
icone cambia in base allo stato impostato dall'applicazione nel corso del
funzionamento.
Tabella 31 : Icone della dashboard del Xe-70M
Nome Icona Descrizione
Controllo Il controllo remoto è attivato. Si può trattare
remoto di Remote Start/Stop (Avvio/arresto remoto),
COM Control (Controllo COM), Integral
Sequencing (Sequenza integrale) o Web
Control (Controllo Web).
Manutenzione Un avviso sulla necessità di manutenzione è
necessaria vicino o è scaduto
(cioè: un fi ltro dell'aria o dell'olio deve essere
sostituito).
Scaricato Il compressore si trova nello stato di scaricato.
oppure
Caricato Il compressore si trova nello stato di caricato.

Messaggi Di Stato Della Dashboard
Sul dashboard viene inoltre visualizzato lo stato operativo del compressore.
Durante il funzionamento della macchina possono essere incontrati gli stati
seguenti:
• Ready to Start (Pronto a partire) – Il compressore non prevede
condizioni di scatto o di inibizione alla partenza. È possibile avviare la
macchina premendo il pulsante di avvio in qualsiasi momento
• Starting (Avvio) – Il compressore ha ricevuto un comando di avvio ed
è in corso la sequenza di avvio. Il periodo di questo stato può variare in
funzione del tipo di starter della macchina.
• Load Delay (Ritardo carico) – Il compressore è in attesa per un breve
periodo dopo l'avvio, prima di consentire il caricamento della macchina.
In questo modo la macchina raggiunge le condizioni operative prima del
carico
• Running Loaded (In funzione con carico) – Il compressore è in funzione
e produce aria. La valvola di aspirazione è aperta, mentre quella di scarico
è chiusa.
• Running Unloaded (In funzione senza carico) – Il compressore è in
funzione, tuttavia non produce aria. La valvola di aspirazione è chiusa,
mentre quella di scarico è aperta.
• Reload Delay (Ritardo scarico) – Il compressore deve attendere un breve
periodo dopo lo scarico, prima che sia possibile ripetere il carico. Questo
consente alle valvole di aspirazione e di bypass il tempo di raggiungere le
posizioni corrette.
• Auto-Restart (Riavvio automatico) – Il compressore si è arrestato poiché
la pressione ha superato i setpoint di arresto automatico o offl ine ed è
in corso l'attivazione del riavvio automatico. Il compressore si riavvia
automaticamente quando la pressione del sistema scende al di sotto del
setpoint della pressione target o online.
AVVISO
