Per sistemi a basso volume senza ricevitore (2), potrebbe essere
necessario regolare i tempi di risposta del compressore. Contattare il
proprio fornitore di assistenza locale Ingersoll Rand.
Non utilizzare il compressore per supportare il tubo di scarico.

Componenti Elettrici
Il compressore deve essere correttamente messo a terra, in conformità a tutti
gli standard e le legislazioni applicabili (locali, statali, nazionali, federali ecc.).
Il compressore deve essere installato in conformità a tutti gli standard e le
legislazioni applicabili (locali, statali, nazionali, federali ecc.).
L'isolatore del compressore deve essere adiacente a quest'ultimo. Selezionare
il fusibile di protezione del circuito e del compressore in conformità alle
normative riconosciute, sulla base dei dati forniti nella sezione delle
informazioni generali.
I cavi di alimentazione devono essere dimensionati dal cliente/elettricista per
garantire che il circuito sia bilanciato e non sovraccaricato da altri dispositivi
elettrici. La lunghezza dei cavi da un adeguato punto di alimentazione
elettrica è importantissima poiché in caso di cadute di tensione le prestazioni
del compressore possono essere compromesse.
Per VSD, le dimensioni dei cavi possono variare in modo sensibile,
per cui il reattore di linea è dotato di collegamenti bus in rame. Questi
collegamenti possono accettare bulloni tra 6 mm e 12 mm.
Le connessioni del cavo di alimentazione sui cavi di ingresso L1-L2-L3
dell'isolatore devono essere strette e libere.
La tensione applicata deve essere compatibile con i valori nominali indicati
sulla targa dei dati del prodotto.
Il trasformatore del circuito di controllo presenta rilevamenti di tensione
diff erenti. Assicurarsi che siano impostati in base alla determinata tensione
applicata prima dell'avvio.
Per il collegamento dell'alimentazione in ingresso, rimuovere la piastra cieca
per tagliare un foro. Se è necessario praticare un foro nella scatola di controllo
in una posizione diversa, evitare che nello starter e in altri componenti
elettrici all'interno della scatola penetrino residui metallici. Se viene utilizzato
un altro foro, è necessario bloccare il foro originale.
Per garantire una corretta protezione dell'ingresso, il cavo di alimentazione
deve essere dotato di premistoppa sulla scatola dello starter. Le scatole dello
starter a velocità fi ssa hanno un grado di protezione NEMA4/IP65, mentre
quelle delle scatole degli starter per VSD un grado di protezione di NEMA12/
IP54. Nelle cassette degli starter per VSD, il cavo di alimentazione dovrà
essere dotato di premistoppa per evitare che l'aria sporca attraversi i fi ltri.
Al completamento dell'installazione elettrica, controllare che la rotazione del
motore del soffi ante o della ventola sia corretta.
Le macchine VSD sono progettate per l'uso in cui l'alimentazione elettrica
è separata dalle aree residenziali e commerciali nelle vicinanze. Se la
macchina deve essere utilizzata in ambienti industriali leggeri, residenziali o
commerciali in cui la rete di alimentazione locale è condivisa, potrebbe essere
necessario adottare ulteriori misure di schermatura delle radio frequenze (RF).
Per ulteriori dettagli sul fi ltro RF opzionale, consultare il fornitore/distributore
locale.
La scatola elettrica dei compressori VSD è munita di un riscaldatore
anti-condensa e un termostato. È possibile collegare il circuito ad
un'alimentazione elettrica indipendente monofase di 110 o 230 V, a seconda
del Paese di installazione. L'alimentazione deve essere dotata di fusibili
adatti e di isolatore indipendente adiacenti al compressore. Verifi care
che il termostato sia regolato su 29 °C (85 ˚F). Ciò deve essere eff ettuato
conformemente ai codici riconosciuti. È una buona pratica, talvolta
obbligatorio, esporre adeguati segnali che avvertano delle due alimentazioni
elettriche distinte da isolare prima di intraprendere qualunque altro lavoro.
IT-6
AVVISO
AVVISO
AVVISO
Per i compressori VSD, è possibile alimentare il circuito del riscaldatore dalla
presa a 110 V del trasformatore di controllo e collegarlo come illustrato nello
schema del cablaggio (fornito separatamente dal presente manuale).
L'isolamento principale e del motore della ventola deve essere
provato da un elettricista qualifi cato prima dell'avvio iniziale o in
seguito a prolungati periodi di inattività in condizioni di freddo e
umidità.

Considerazioni elettriche speciali per compressori di
trasmissione a velocità variabile (VSD)

Alimentazione in ingresso primaria
L'alimentazione in ingresso primaria per il compressore può derivare da varie
fonti e confi gurazioni del trasformatore. Le fonti e confi gurazioni più comuni
sono un secondario a stella e un secondario a triangolo.

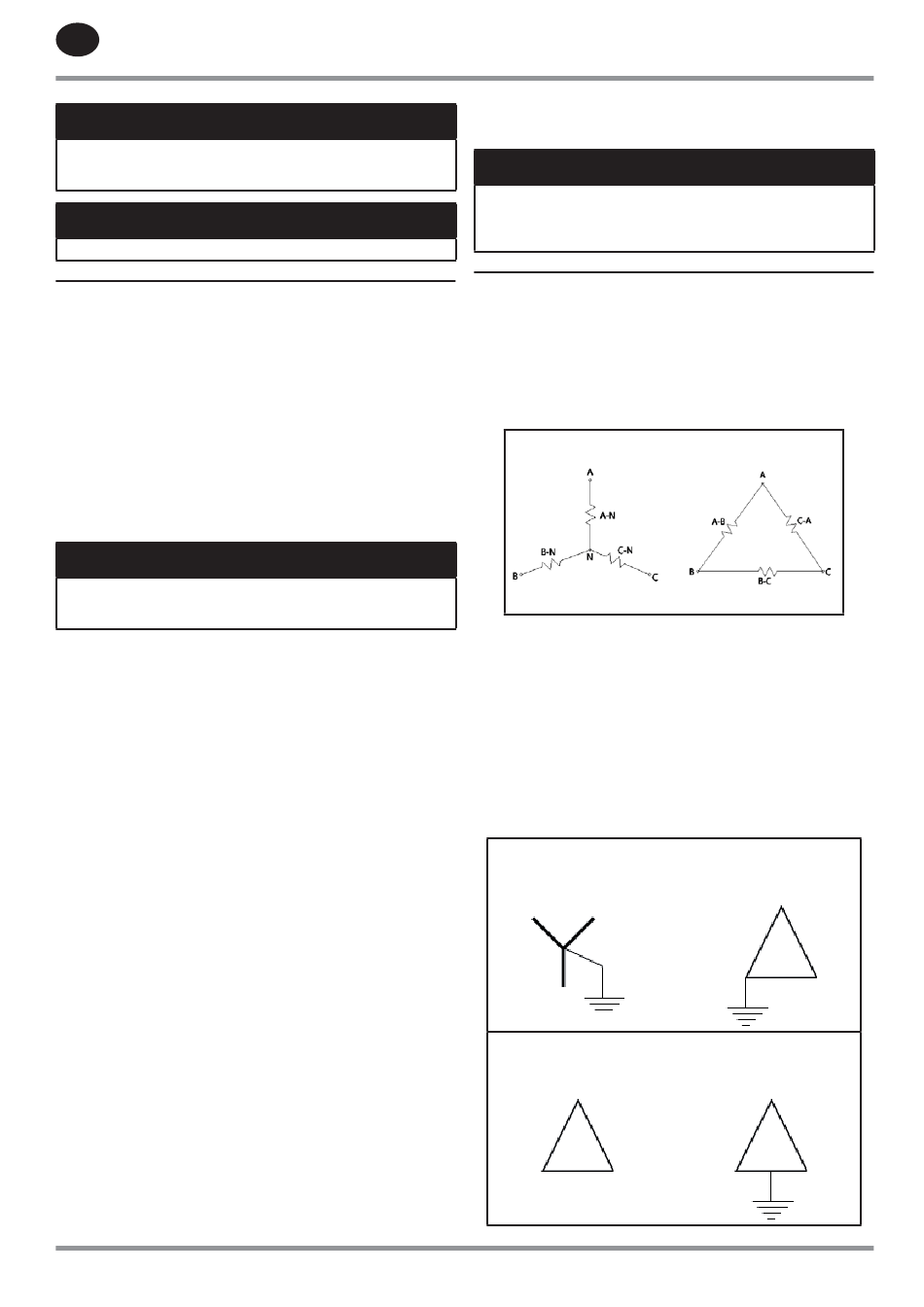

Figura 2: Confi gurazioni a stella e a triangolo
Stella

Collegamento di terra
Nella maggior parte dei casi, è necessario collegare a terra un sistema a stella.
Fare riferimento alle normative elettriche locali. Quando si collega a terra un
sistema a stella, la tensione di terra diventa stabile e controllata. Ciò protegge
un sistema da danni derivanti da condizioni suscettibili di causare un'alta
tensione rispetto a terra. Generalmente si collega a terra il punto neutro
(centrale) di una fonte a stella.
Non è necessario collegare a terra un sistema a triangolo. Se si collega a
terra un sistema a triangolo, collegarlo su un'unica fase. Inoltre, è possibile
collegarlo a terra su una presa intermedia su un'unica fase.
Figura 3: Collegamento di terra a stella e triangolo
Stella collegata a terra
(comune)
Triangolo non collegato
a terra (comune)
AVVISO
Triangolo
Triangolo collegato a
terra in un angolo (non
comune)
Triangolo collegato a
terra nella parte centrale
(non comune)
