Kortelių Naršymas Ir Piktogramos
Skystakristaliame ekrane rodomoms kortelėms su kyšančiomis ąselėmis
perjungti spauskite klavišus DEŠINĖN arba KAIRĖN. Jei naršant pasiekiama
sąrašo pabaiga, automatiškai grįžtama į pradžią ir atvirkščiai.

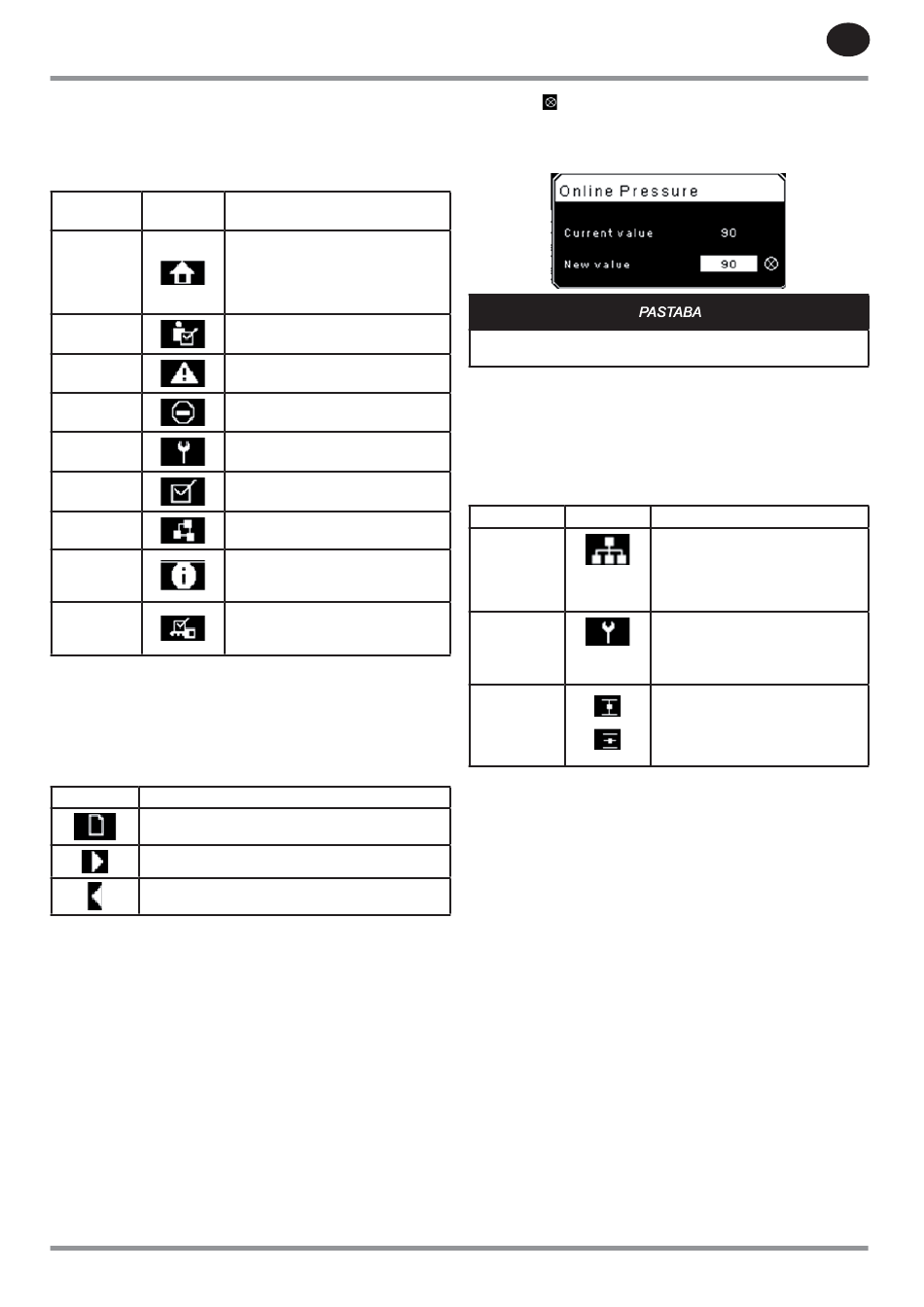

29 lentelė: Kortelių juostos piktogramų lentelė
Kortelės
Piktograma Aprašymas
pavadinimas
Pagrindinis
Operatoriaus
nuostatos
Įvykiai
Trikčių istorija
Techninė
priežiūra
Bendrosios
nuostatos
Integralus sekų
vykdymas
Būsena
Gamyklinės
nuostatosq

Puslapių Naršymas
Kai pasirinksite pageidaujamą kortelę, spustelėdami klavišą ŽEMYN pereikite
į puslapių parinkimo sritį ir klavišais DEŠINĖN arba KAIRĖN pasirinkite
pageidaujamą puslapį. Spustelėdami klavišą AUKŠTYN grįšite į kortelių ąselių
sąrašą.
30 lentelė: Pavadinimo juostos puslapių piktogramų lentelė
Piktograma
Puslapio parinkimo srities pradžia.
Reiškia, kad bus daugiau puslapių, jei judėsite į dešinę.
Reiškia, kad bus daugiau puslapių, jei judėsite į kairę.

Prieiga Prie Parametrų
Parinkus pageidaujamą puslapį, spaudžiant klavišą ŽEMYN galima parinkti
puslapio parametrus. Paspaudus klavišą ŽEMYN žymeklis kas kartą
perkeliamas prie kito parametro. Paspausdami klavišą AUKŠTYN grįšite prie
ankstesnio parametro.
Žymeklis slenkamas be pabaigos, todėl, parinkus paskutinį parametrą
ir spustelėjus klavišą ŽEMYN, žymeklis perkeliamas į kortelių juostą. Jei
parinktas pirmas parametras, paspaudus klavišą AUKŠTYN žymeklis
nukeliamas į puslapio parinkimo sritį.
Prieiga prie parinktų parametrų reikšmių suteikiama spustelėjus
ĮVEDIMO klavišą. Pakeiskite reikšmę NARŠYMO klavišais ir įrašykite ją
dar kartą paspausdami ĮVEDIMO klavišą. Jei pasiekus parametro reikšmę
paspaudžiamas ĮVEDIMO klavišas, esama nuostata įrašoma į valdymo
programą ir žymeklis grąžinamas prie tame pačiame puslapyje parinkto
parametro.
Kai žymeklis yra ant parametro, turinčio įjungimo ir išjungimo langelį,
paspaudus įvedimo klavišą reikšmė pakeičiama į priešingą.
80447188 Rev B
Sistemos darbo ir būsenos pagrindinė
informacija. Pirmasis šios kortelės
puslapis yra numatytasis, todėl pirmąkart
įjungus valdiklio maitinimą jis atveriamas
pirmiausiai.
Sistemos parinktys ir konfi gūracijos
nuostatos.
Sistemos įvykių žurnalas.
Naujausių trikčių duomenys.
Kompresoriaus priežiūros elementų
būsenos ir pranešimų nuostatų sąranka.
Bendrosios nuostatos, pavyzdžiui, kalba,
laikas ir matavimo vienetai.
Integralaus sekų vykdymo funkcijos ryšio
būsena ir konfi gūracija.
Visų analoginių ir skaitmeninių įvedinių
ir išvedinių matavimo rezultatai arba
būsena.
Kompresoriaus derinimo parametrai.
Taip pat rodomos aparatinės įrangos ir
programinės įrangos versijos.
Aprašymas
Ši piktograma rodoma ant skaičių įvedimo langų (žr. 69 pav. toliau).
Perkėlus ant jos žymeklį ir paspaudus ĮVEDIMO klavišą atšaukiama įvesta
reikšmė ir visi padaryti pakeitimai.
69 paveikslėlis: Skaičių įvedimo langas
Ne visuose puslapiuose yra koreguojamų parametrų. Kai kuriuose
pateikiami tik skaitomi duomenys.

Prietaisų Skydelio Piktogramos
Prietaisų skydelio paskirtis – pateikti trumpą sistemos būsenos apžvalgą.
Toliau lentelėje pateikiamos standartinės prietaisų skydelio piktogramos ir jų
aprašai. Įsidėmėkite, kad šių piktogramų spalva keičiasi pagal būseną, kurią
nustato programa darbo metu.
31 lentelė: Xe-70M prietaisų skydelio piktogramų lentelė
Pavadinimas Piktograma Aprašymas
Nuotolinis
valdymas
Reikalinga
techninė
priežiūra
Tuščioji eiga
arba
Apkrova

Prietaisų Skydelio Būsenos Pranešimai
Prietaisų skydelyje taip pat rodoma esama kompresoriaus veikimo būsena.
Toliau nurodytos galimos įrenginio veikimo būsenos.
• „Parengta paleisti" – šiuo metu nėra kompresoriaus trikčių arba
paleidimo trukdžių. Įrenginį galima bet kada paleisti paspaudus
paleidimo mygtuką.
• „Paleidžiama" – kompresoriui duota paleidimo komanda ir atliekama
paleidimo seka. Šios būsenos trukmė priklauso nuo įrenginio paleidiklio
tipo ir gali skirtis.
• „Apkrovos vėlinimo trukmė" – paleisto kompresoriaus sistema
trumpam draudžia apkrauti įrenginį. Taip užtikrinama, kad prieš
apkraunamas įrenginys bus pasiekęs darbinę būseną.
• „Veikimas apkrovus" – kompresorius veikia ir tiekia suslėgtąjį orą.
Įsiurbimo sklendė atidaryta, o išleidimo sklendė uždaryta.
• „Veikimas tuščiąja eiga" – kompresorius veikia, tačiau suslėgtojo oro
netiekia. Įsiurbimo sklendė uždaryta, o išleidimo sklendė atidaryta.
• „Pakartotinės apkrovos vėlinimo trukmė" – trumpas laikotarpis nuo
momento, kai panaikinama kompresoriaus apkrova, per kurį neleidžiama
vėl apkrauti kompresoriaus. Per šį laikotarpį įvadinė ir apvadinė sklendė
pasiekia reikiamą padėtį.
• „Automatinis paleidimas iš naujo" – kompresorius sustojo slėgiui
viršijus atjungtos nuo tinklo sistemos arba automatinio stabdymo
nuostačius, todėl įjungta automatinio paleidimo iš naujo funkcija.
Slėgiui sumažėjus iki prijungtos prie tinklo sistemos arba tikslinio slėgio
nuostačio, kompresorius automatiškai paleidžiamas iš naujo.
• „Stabdoma" – kompresoriui duota sustabdymo komanda ir atliekama
stabdymo seka.
Aktyvi nuotolinio valdymo funkcija.
Tai gali būti „Nuotolinis paleidimas
/ stabdymas", „COM valdymas",
„Integralus sekų vykdymas" arba
„Valdymas internetu".
Artėja arba jau praėjo priminimo dėl
techninės priežiūros terminas
(t. y. reikia pakeisti oro arba alyvos
fi ltrą).
Kompresorius veikia tuščiąja eiga.
Kompresorius veikia apkrautas.
