Elhelyezés
Magyarázat
1. Kompresszor
2. Légtartály
3. Légszárító
4. Sűrítettlevegő-szűrők
5. Leágazási pontok
6. Légtelenítő/leeresztő csap
7. Leválasztószelep
8. Légtartály ("nedves tartály")
• A rezgésátvitel elkerülése érdekében az ügyfél rugalmas elemeket
szerelhet a gép és a nyomástartó rendszer közé.
• A kompresszor bármilyen vízszintes felületre ráhelyezhető, ha az képes a
berendezést megtartani. Ajánlatos a berendezést száraz, jól szellőző, tiszta
levegőjű helyre telepíteni.
• A termék számára kiválasztott helynek portól, vegyi anyagoktól,
fémforgácstól mentesnek kell lennie, nem szabad festékekből
felszabaduló gázokat tartalmaznia, illetve a festékszórás hatósugarán
kívül kell esnie.
• A kemény felületek visszaverik a zajt, aminek következtében a zajszint
hallhatóan megemelkedhet. A zajkibocsátás csökkentése céljából
helyezzen a gép alá parafa- vagy gumiszőnyeget. Flexibilis csövekre
szükség lehet.
• A megfelelő működéshez és a könnyebb karbantartáshoz a kompresszor
körül szabadon hagyandó terület méretét az általános tervrajzról
olvashatja le.
• A vezérlőpanel ajtaja előtt szabadon kell hagyni az állami vagy helyi
szabályozásban előírt minimális területet.
• Ne használja olyan környezetben, ahol a hőmérséklet meghaladja a 46
°C-ot (115 °F), illetve, amely túl párás.
A kompresszor körül legalább 1 méteres helyet kell hagyni. Ha a
belmagasság nem elegendően nagy, a kifújt levegőt el kell vezetni a
gép közeléből.
A csavarkompresszorokat nem szabad dugattyús kompresszorokkal
közös rendszerbe telepíteni, ha a leválasztás például közös légtartály
segítségével nem oldható meg. Ajánlatos mindkét kompresszort
külön légcsövek segítségével közös légtartályhoz csatlakoztatni.
A szállításhoz távtartó bilincseket szerelnek a kompresszorra. Ezeket
a bilincseket feltétlenül távolítsa el, mert normál működés közben
akadályozzák a hajtómű mozgását. A bilincsek sárgára vannak festve.

Kimeneti És Kondenzvízcsövek
Új kompresszor (1) telepítésekor ajánlatos a teljes rendszert
felülvizsgálni,mert csak így biztosítható, hogy a rendszer biztonságos és
hatékony legyen.
80447188 Rev B

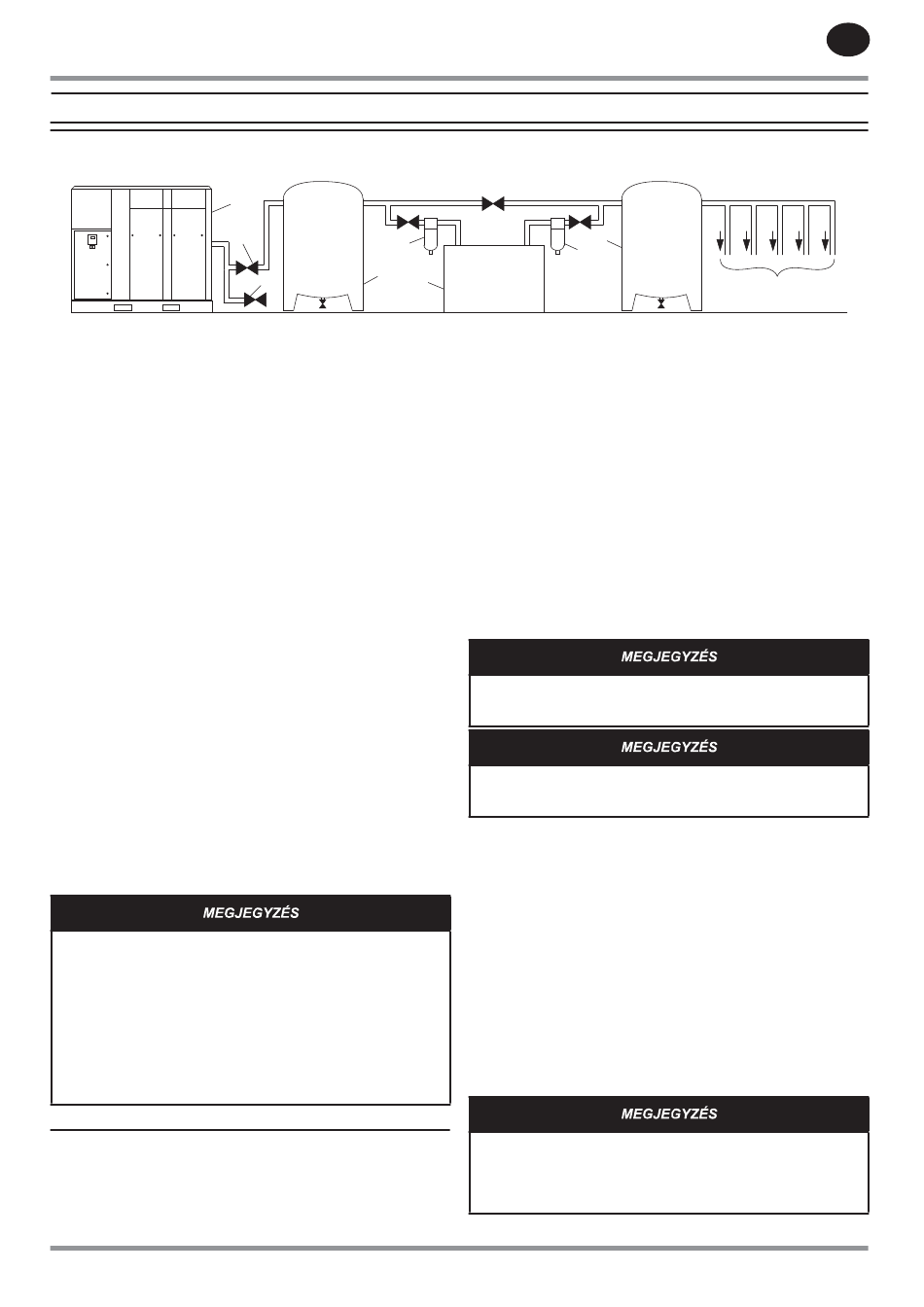

1. ábra: Tipikus levegőrendszer
1
7
4
8
6
TELEPÍTÉS
4
3
Az egyik fi gyelembe veendő tényező a folyadékszállítás. Légszárítók (3)
felszerelése előnyös lehet, ugyanis megfelelően kiválasztott és telepített
szárító esetén a szállított folyadék mennyisége nullára csökkenthető.
Légtartály (2) használata javasolt, hogy az elegendő teljes rendszertérfogatot
biztosítsa.
A kimeneti csövek átmérőjének legalább akkorának kell lennie, mint a
kompresszor kivezető csatlakozásainak. A csöveknek és szerelvényeknek
el kell viselniük a kimeneti nyomást. A kimeneti csövek nem fejthetnek ki
semmiféle nyomatékot vagy erőt az egységre.
Ajánlatos szűrőket (4) is alkalmazni.
Fel kell szerelni olyan eszközöket is (6), amelyek lehetővé teszik a leválasztó
tartályon lévő, minimális nyomás visszacsapószelepe utáni kimeneti
csőszakasz és a rendszer első leválasztószelepe (7) előtti bemeneti szakasz
nyomásmentesítését.
Ez a termék rendelkezik belső kimeneti visszacsapószeleppel. Nincs
szükség külső visszacsapószelepre. A leválasztószelepet (7) a kompresszor
kimenetétől 1 méteren belül kell elhelyezni.
Nem szabad műanyag vagy PVC csővezetéket csatlakoztatni ehhez
az egységhez, vagy használni az egységet követően, a kondenzátum
elvezető csővezetékei kivételével.
A kifújt levegő kis mennyiségben ugyan, de kenőolajat is tartalmaz.
Ügyelni kell tehát arra, hogy ezt a kompresszor utáni berendezések
elviseljék.
Két forgó kompresszort párhuzamosan üzemeltetve a közös összefolyócső
előtt leválasztószelepet (7) és páragyűjtőt (6) kell elhelyezni az egyes
kompresszoroknál. Gondoskodjon arról, hogy a kimeneti csővezeték úgy
legyen elrendezve, hogy víz ne juthasson be a nem működő gépbe.
A nedves tartály (8) rövid ciklusos üzemelésénél ajánlott a tisztítási ciklus
alatt, amikor az üzem levegőigénye alacsony, ahol a kompresszor megóvására
alkalmazott levegőszárító regenerálódó szárítószeres típusú.
A beépített utóhűtő a kifújt levegő hőmérsékletét a harmatpont alá csökkenti
(a legtöbb légköri körülménynél),ezért jelentős mennyiségű pára csapódik le.
A kicsapódott kondenzvíz eltávolításához a beépített utóhűtővel rendelkező
kompresszorok kombinált kondenzvíz-leválasztóval és páragyűjtővel is fel
vannak szerelve.
A kompresszor kimenetének közelében csöpögőtartályt és leválasztószelepet
kell felszerelni. A berendezés alján található kondenzvíz kifolyóhoz
leeresztőcsövet kell csatlakoztatni.
A megfelelő működéshez a leeresztő csövet úgy kell felszerelni, hogy
kellő esése legyen. Ahhoz, hogy ellenőrizni lehessen az automatikus
páragyűjtő működését, a leeresztőcsövön nyitott tölcsért is el kell
helyezni. A leeresztővezeték belső átmérőjének előírt minimális
értéke 8 mm (5/16 hüvelyk)
