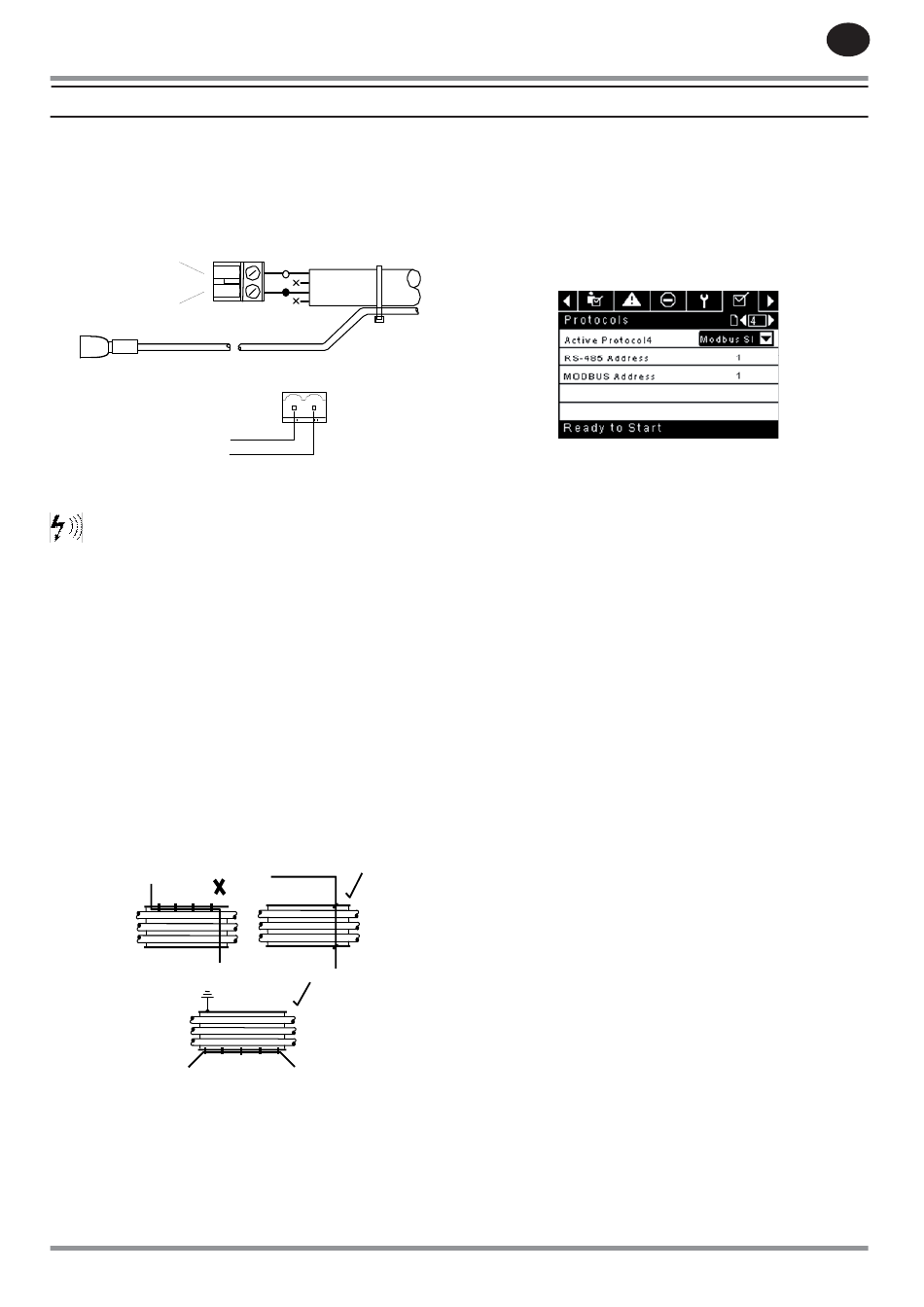

Připojení K Síti Modbus
Řídicí jednotka Xe-70M je navržen k připojení k libovolnému hlavnímu
ovladači Modbus RTU pomocí kabelu Belden 9841 nebo odpovídajícího
kabelu RS-485. Chcete-li se připojit k síti, je nutné kabel připojit k portu X04
na řídicí jednotce, jak je zobrazeno v diagramech níže:
L2
L 1

Síť Rs-485
Datová komunikace RS-485 a další nízkonapěťové signály, lze vystavit
elektrickému rušení. Tento potenciál může vést k občasnému selhání nebo
anomálii, která se obtížně diagnostikuje. Aby k tomu nedocházelo, vždy
používejte stíněné kabely, které jsou na jednom konci bezpečně upevněny k
dobrému uzemnění. Navíc pečlivě zvažujte trasu kabelu během instalace.
1. Nikdy neveďte datové komunikace RS-485 nebo nízkonapěťové
signalizační kabely podél vysokonapěťového 3fázového napájecího
kabelu. Pokud je nutné křížit trasu napájecích kabelů, vždy je křižujte ve
správném úhlu.
2. Pokud je na krátkou vzdálenost nutné vést kabel trasou napájecích
kabelů (například: z jednotky kompresoru ke zdi podél zavěšené
kabelové lišty) připevněte kabel RS-485 nebo signalizační kabel na
vnější stranu uzemněného kabelového veden způsobem, aby kabelová
lišta tvořila uzemněné stínění proti elektrickému rušení.
3. Je-li to možné, nikdy neveďte kabel RS-485 nebo signalizační kabel v
blízkosti vybavení nebo zařízení, které mohou být zdrojem elektrického
rušení (například: 3fázový napájecí transformátor, vysokonapěťová
spínací jednotka, modul frekvenčního měniče pohonu, anténa rádiové
komunikace).
80447188 Rev B
PŘIPOJENÍ A OVLÁDÁNÍ MODBUS
Obrázek 126
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
Obrázek 127

Výběr Adresy Modbus
Každý kompresor připojený k síti MODBUS bude mít přiřazenu jedinečnou
adresu, počínaje kompresorem č. 1 a pokračujícím postupně k počtu
kompresorů připojených k síti MODBUS.
Adresa Modbus každého nastaveného kompresoru na kartě Obecné
nastavení, strana 4. Výchozí nastavení adresy Modbus řídicí jednotky činí 1.
Navíc je nutné aktivní protokol nastavit na podřízený ovladač Modbus.
Obrázek 128

Nastavení Hlavního Zařízení Modbus
Pro správnou komunikaci s řídicí jednotkou Xe-M musí být hlavní zařízení
Modbus nastaveno ke komunikaci pomocí následující konfi gurace:
Přenosová rychlost – 9600
Datové bity – 8
Stop bity – 1
Parita – žádná
Následující parametry dotazování jsou doporučeny pro optimální provoz
systému:
Rychlost dotazování: Ne méně než 500 ms
Vypršení platnosti: 500 ms
Opakování: 2
