Alle Sprachen erscheinen in ihrer Übersetzung in die jeweilige Sprache.
Temperatur ist auswählbar zwischen oF and oC.
Druck ist auswählbar zwischen psi, kpa, bar, kg/cm2.

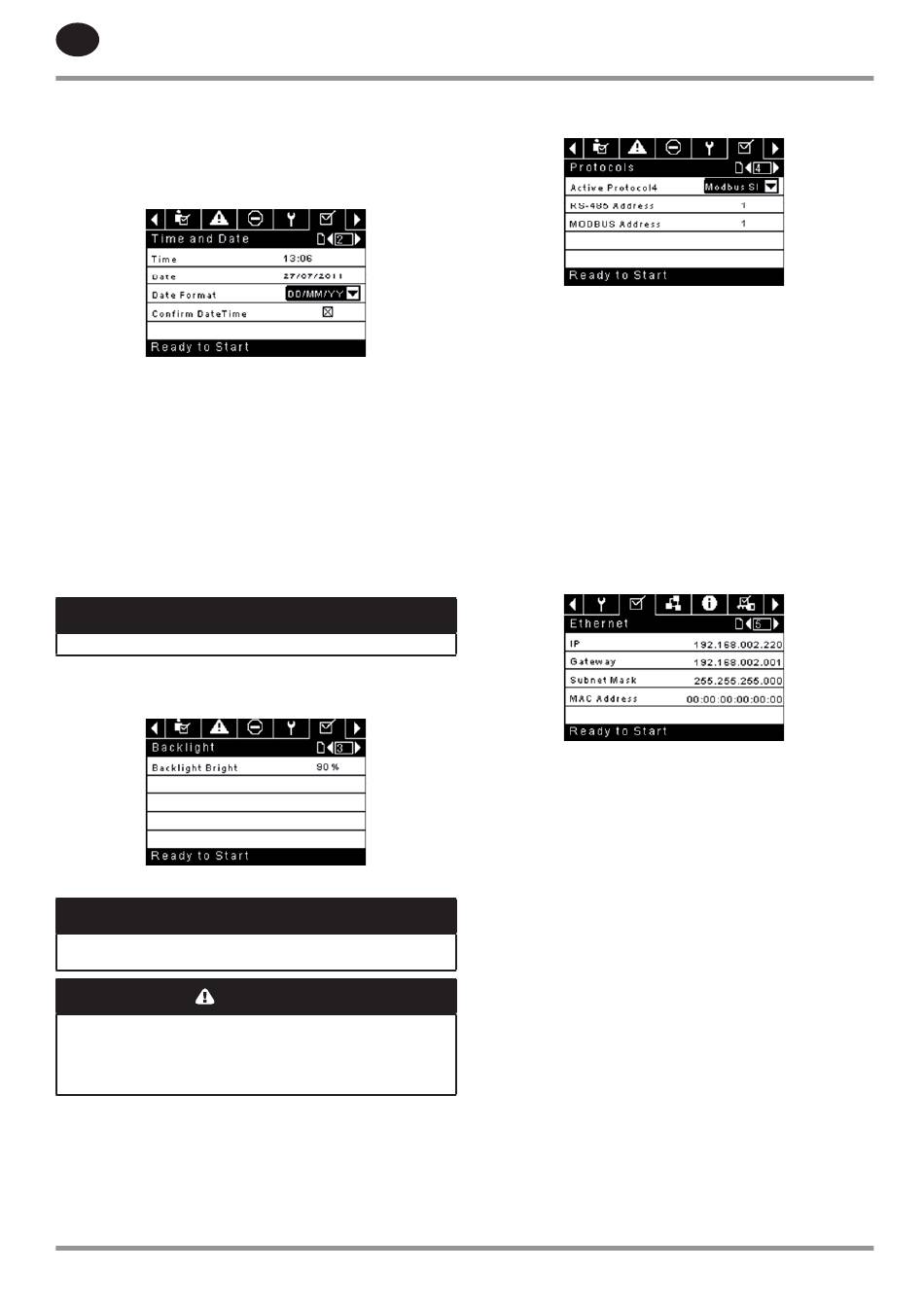

Seite 2 – Zeit- Und Datumseinstellungen
Abbildung 83 : Zeit- Und Datumseinstellungen
Alle Punkte sind einstellbar.
Zeit ermöglicht die Einstellung der aktuellen Uhrzeit im 24-Stunden-Format.
Datum ermöglicht die Einstellung des aktuellen Monats, Tags und Jahrs.
Datumsformat kann zwischen tt/mm/jjjj (voreingestellt), mm/tt/jjjj und
jjjj/mm/tt ausgewählt werden.
Neue Uhrzeit und Datum bestätigen dient zur Bestätigung, dass die
Änderung der Auswahl gewünscht wird. In dem Markierungsfeld muss ein „x"
erscheinen, damit die Änderungen wirksam werden.
Das Steuergerät zeigt auch weiterhin die Änderungen an, auch wenn die
Auswahl noch nicht bestätigt wurde und der Benutzer die Seite verlässt
und dann zurückkehrt. Ein Aus- und Einschalten der Stromzufuhr lässt jede
Auswahl zu ihren aktuellen Einstellungen zurückkehren.
Die Steuerung unterstützt keine Umstellung auf die Sommerzeit.
Seite 3 – Einstellungen Der Hintergrundbeleuchtung
Abbildung 84 : Einstellungen Der Hintergrundbeleuchtung
Helligkeit der Hintergrundbeleuchtung stellt die Helligkeit der Anzeige ein.
Die Hintergrundbeleuchtung wird wieder eingeschaltet, sobald
irgendeine Taste des Steuergerätes gedrückt wird.
Die Tasten Start, Stop, Load, Unload, Reset Und Acknowledge
Am Steuerungsgerät Bleiben Weiter Aktiv, Wenn Die
Hintergrundbeleuchtung Abgeschaltet Ist. Zum Einschalten Der
Hintergrundbeleuchtung Wird Empfohlen, Die Eingabetaste Oder Eine
Der Navigationstasten Zu Drücken.
DE-44
HINWEIS
HINWEIS
WARNUNG
Seite 4 – Einstellungen Der Adresse Des Seriellen Ports
Abbildung 85 : Einstellungen Der Adresse Des Seriellen Ports
Auf dieser Seite können die Adressen für die RS-485-Netzwerke eingestellt
werden, mit denen der Benutzer kommunizieren kann.
Aktives Protokoll – Ermöglicht die Konfi guration des seriellen Ports auf
die Protokolle Airbus (wird für Steuerungsgeräte der X-Serie und integrale
Sequenzierung verwendet) oder Modbus. Folgende Auswahlmöglichkeiten
sind verfügbar: Airbus485 und Modbus Slave
MODBUS Adresse – Einstellung der MODBUS-Knoten-ID für die Steuerung,
um mit einem MODBUS-fähigen Gerät kommunizieren zu können. Es kann
ein Wert zwischen 1 und 254 gewählt werden.
RS-458 Adresse – Einstellung der AIRBUS-Adresse, mit der die Steuerung
über integrale Sequenzierung oder ein X-Serien-Systemsteuerungsnetzwerk
kommunizieren kann.
Seiten 5 Und 6 – Ethernet-einstellungen (Nur Bei Eco-modul)
Beachten Sie, dass diese Seiten nur dann wirksam sind, wenn das ECO-Modul
gekauft wurde.
Abbildung 86 : Ethernet-einstellungen (Nur Bei Eco-modul)
IP-Adresseinstellung – Hier wird die IP-Adresse des Steuergeräts eingestellt,
wenn DHCP nicht aktiviert wurde.
IP-Adresse aktuell – Diese entspricht der IP-Adresseinstellung, wenn DHCP
nicht aktiviert wurde. Wurde DHCP aktiviert, wird hier die dem Steuergerät
durch den DHCP-Server zugeteilte IP-Adresse angezeigt.
Standard-Gateway-Einstellung – Sollwert für das Standard-Gateway.
Standard-Gateway aktuell – Aktueller Wert/Einstellung für das Standard-
Gateway.
Subnetzmasken-Einstellung – Sollwert für die Subnetzmaske
Subnetzmaske aktuell – Aktueller Wert/Einstellung für die Subnetzmaske
MAC-Adresse – Dieses ist die eindeutige MAC-Adresse des Steuergeräts.
Dieser Wert kann dann nicht verändert werden.
DHCP aktivieren – Zur automatischen Vergabe einer IP-Adresse an das
Steuergerät durch das LAN-Netzwerk.
Übernehmen – Wählen Sie nach Veränderung des gewünschten Sollwertes
die Einstellung Accept (Akzeptieren) aus, und drücken Sie dann auf Enter,
um zu bestätigen, dass die eingegebenen Werte durch das Steuergerät
übernommen werden sollen.
Abbrechen – Zum Verwerfen jeglicher Änderungen an den Ethernet-
Einstellungen.
