Mappák Közötti Navigáció És Ikonok
Az LCD-kijelzőn megjelenő, fülekkel ellátott mappák között történő
léptetéshez nyomja meg a JOBBRA és BALRA gombokat. A navigálás az
utolsó mappától az első mappáig halad és fordítva.

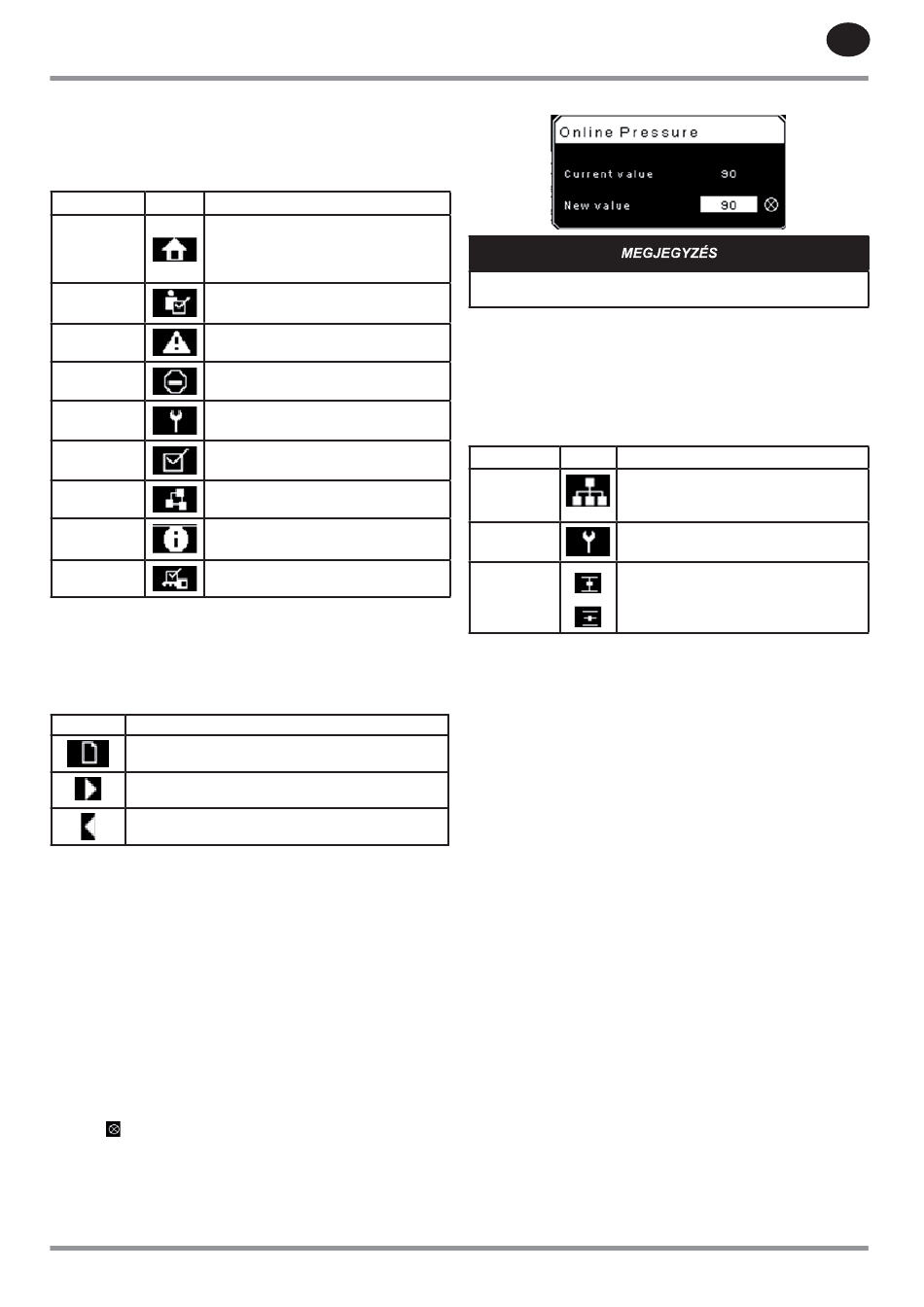

29. Táblázat: Mappasáv ikonok
Mappa neve Ikon
Kezdő mappa
Kezelői
beállítások
Események
Riasztási
előzmények
Karbantartás
Általános
beállítások
Belső
sorrendvezérlés
Állapot
Gyári beállítások

Oldalak Közötti Navigáció
Miután kiválasztotta a kívánt mappát, nyomja meg a LE gombot, hogy az
oldal kiválasztási területre jusson, majd a JOBBRA és BALRA gombokkal
válassza ki a kívánt oldalt. A FEL gombbal visszajuthat a mappák fülre.
30 Táblázat: Címsor, oldal, ikonok
Ikon
Az oldal kiválasztási terület kezdőpontja.
Jelzi, hogy több oldal is elérhető a jobbra történő
navigálással.
Jelzi, hogy több oldal is elérhető a balra történő navigálással.

Paraméterekhez Történő Hozzáférés
Miután kiválasztotta a kívánt oldalt, annak paraméterei a LE gomb
megnyomásával kiválaszthatók. A LE gomb megnyomásaira a kurzor a
következő paraméterre ugrik. A FEL gombbal visszaléphet az előzőre.
A kurzor végigmegy, így az utolsó paraméter kiválasztásakor a LE gomb
megnyomására a kurzor a mappasávba kerül. Ha az első paramétert választja,
a FEL gomb megnyomására a kurzor az oldal kiválasztási területre kerül.
Amint ezt kiválasztotta, az ENTER gombbal hozzáférhet a paraméterekhez.
A navigációs gombokkal végezze el a módosításokat, majd az ENTER gomb
újbóli megnyomásával erősítse meg. Miután hozzáfért a paraméterhez, az
ENTER gomb megnyomása az aktuális beállítást beviszi a vezérlőprogramba,
és visszanavigálja a kurzort a választott paraméterhez az oldalon.
Amikor a kurzor olyan paraméteren van, mely engedélyezett/tiltott
jelölőnégyzettel rendelkezik, az ENTER gomb megnyomása a beállítás
átváltását eredményezi.
Ez az ikon numerikus bevitelre szolgáló ablakokban jelenik meg, (lásd az
alábbi 69-es ábrát). Ha ráhelyezi a kurzort és megnyomja az ENTER gombot,
az törli a bevitt értéket és minden elvégzett módosítást.
80447188 Rev B
Leírás
Rendszerteljesítményre és állapotra
vonatkozó fő információk. Ezen mappa első
oldala az alapértelmezett oldal, amikor a
vezérlőegység először bekapcsol.
Rendszeropciók és konfi gurációs beállítások.
Rendszeresemény-napló
A legújabb riasztásokkal kapcsolatos
részletek.
Állapot és értesítés-beállítás a kompresszor
karbantartási tételeihez.
Általános beállítások, pl. Nyelv, Idő és
Mértékegységek.
A belső sorrendvezérlés kommunikációs
állapota és konfi gurációja.
Minden analóg és digitális I/O mérése vagy
állapota.
Kompresszor-beszabályzó paraméterek
Megjeleníti a hardver és a szoftver verzióit is.
Leírás
69. Ábra: Numerikus bevitelre szolgáló ablak
Nem minden oldalon vannak állítható paraméterek. Néhány csak
olvasható információkat tartalmaz.

Műszerfal Ikonok
A műszerfal célja, hogy gyorsan áttekinthető legyen a rendszerállapot. Az
alábbi táblázat az alapkiépítésű műszerfal ikonjait és jelentésüket sorolja fel.
Figyelje meg, hogy az ikonok színe az alkalmazás által a működés közben
beállított állapottól függően változik.
31. Táblázat: Az Xe-70M műszerfalának ikonjai
Megnevezés Ikon Leírás
Távvezérlés Engedélyezve van a távvezérlés. Ez távoli
indítás/leállítás, COM-vezérlés, belső
sorrendvezérlés vagy webes vezérlés lehet.
Szerviz Emlékeztető közelgő vagy már lejárt szervizre
szükséges (azaz: levegő- vagy olajszűrőt kell cserélni).
Terheletlen A kompresszor terheletlen állapotban van.
vagy
Terhelt A kompresszor terhelt állapotban van.

A Műszerfal Állapotra Vonatkozó Üzenetei
A műszerfal a kompresszor aktuális üzemállapotát is megjeleníti. A gép
működése során a következő állapotok fordulhatnak elő:
• Indításra kész – A kompresszornál jelenleg nincs lekapcsolást okozó vagy
az indítást gátló körülmény. A gép az indítógombbal bármikor indítható.
• Indítás – A kompresszor indítási parancsot kapott, és végrehajtás alatt
áll az indítási műveletsor. Az ebben az állapotban töltött idő a gép
indítóegységének típusától függő.
• Terhelés késleltetése – A kompresszor az indítás után egy kis ideig vár,
mielőtt a gép terhelését engedélyezné. Ez biztosítja, hogy terhelés előtt a
gép üzemi állapotban legyen.
• Terhelés alatti működés – A kompresszor működik, és levegőt állít elő. A
beömlőszelep nyitva van, a kifújószelep zárva.
• Terheletlen működés – A kompresszor működik, és de nem állít elő
levegőt. A beömlőszelep zárva van, a kifújószelep nyitva.
• Újraterhelési késleltetés – A kompresszor kiürítését követően egy ideig
várakoznia kell, mielőtt az újbóli terhelést engedélyezné. Így elegendő
időt biztosít arra, hogy a bemeneti nyílás és a megkerülő szelep elérje a
megfelelő pozíciót.
• Automatikus újraindítás – A kompresszor nyomása az offl ine vagy
automatikus leállítás beállított értéke fölé emelkedett, és engedélyezi az
automatikus újraindítást. A kompresszor automatikusan újraindul, amikor
a nyomás az online vagy célnyomás beállított értéke alá csökken.
• Leállítás – A kompresszor leállítási parancsot kapott, és végrehajtás alatt
áll a leállítási műveletsor.
• Lefúvatás – A kompresszornak a motor leállítása után egy ideig
várakoznia kell, mielőtt engedélyezné az újraindítást. A lefúvatási szakasz
során kiadott indítási parancs esetén a kompresszor a lefúvatást követően
újraindul.
• Nem kész – A kompresszor olyan körülményt észlelt, amely nem teszi
lehetővé a kompresszor indítását. A körülményt meg kell szüntetni, hogy
az indítás lehetséges legyen, de ezt nem kell külön megerősíteni.
• Lekapcsolt – A kompresszor olyan abnormális üzemi körülményt
észlelt, amely leállította a gépet. A lekapcsolást az alaphelyzet gomb
megnyomásával vissza kell igazolni, a gépet csak ez után lehet indítani.
• Feldolgozóegység inicializálása – A vezérlő inicializálás alatt áll.
