Gebruikersinterface

Standaard gebruikersinterface van de controller bestaat uit een membrane
en een LCD-scherm. Het membraan bestaat uit vijf commandotoetsen
(START, STOP, LADEN, ONTLADEN en RESET), vier navigatietoetsen (OMHOOG,
NAAR RECHTS, NAAR LINKS en OMLAAG) en een selectietoets voor
bewerken (ENTER). Deze toetsen, het kleuren grafische scherm en de LED-
pictogrammen vormen de gebruikersinterface van de compressor.

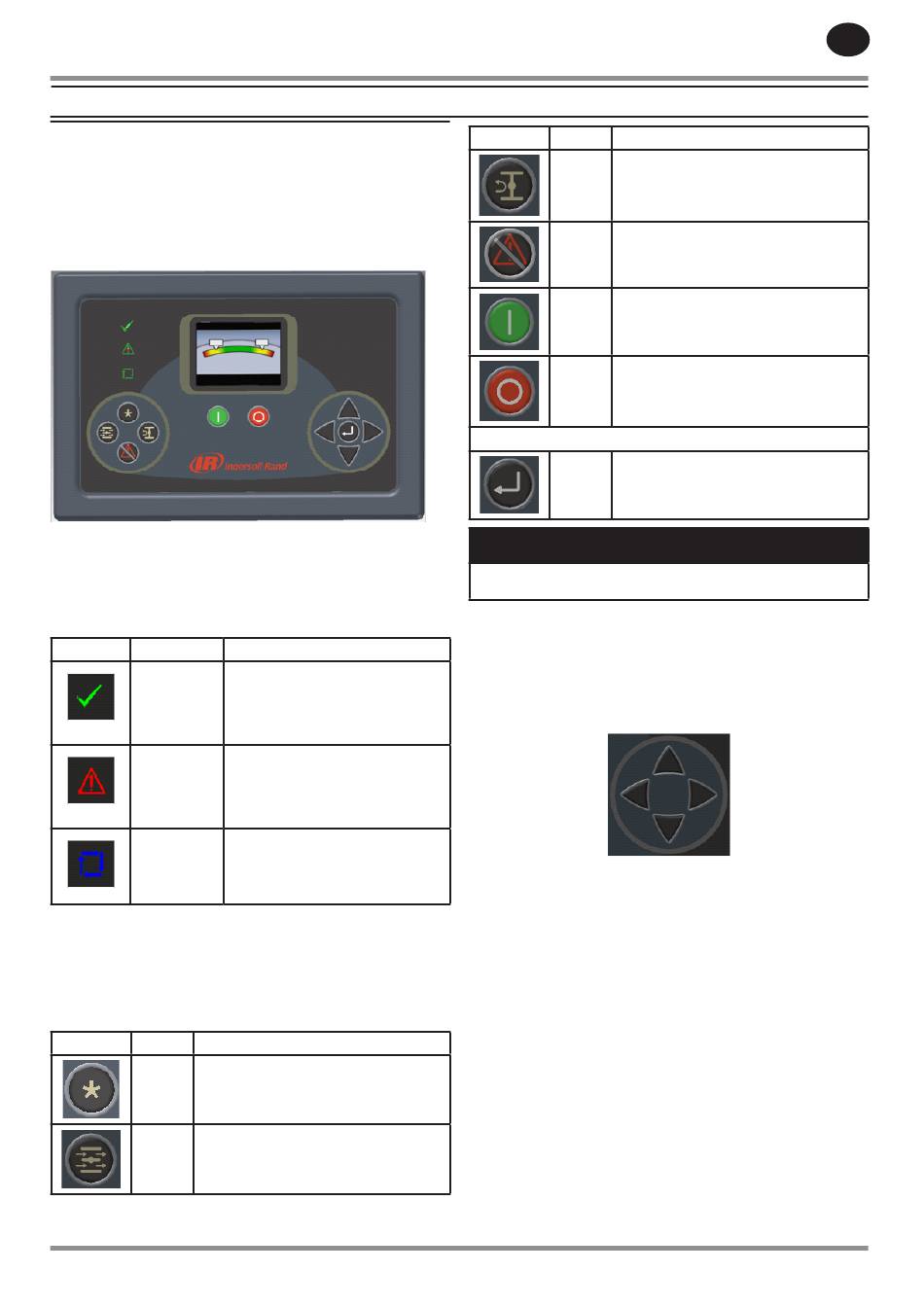

Afbeelding 7: Controllerinterface
Statuspictogrammen met ingebouwde LED-lampjes

Met behulp van drie LED-lampjes wordt de huidige status van het
controlesysteem van afstand aangegeven; de lampjes bevinden zich in de
linker bovenhoek van de gebruikersinterface.
Tabel 4: Statuspictogrammen met ingebouwde LED-lampjes
Pictogram Naam
OK
Waarschuwing
Auto
Commandotoetsen

Met behulp van deze toetsen kan opdracht aan de controller worden
gegeven om acties uit de volgende tabel te verrichten. Met een druk op een
van deze toetsen wordt de onderstaande actie ondernomen en logt men in
de gebeurtenissenlog in.
Tabel 5: Commandotoetsen
Pictogram Naam
---
Laden
80447188 Rev B
INSTRUCTIEC VOOR BEDIENING (XE-90M CONTROLLER)
Functie
Brandt wanneer er geen
waarschuwingen of uitschakelingen
gedetecteerd zijn. Kan in een Ready
[Gered] of Not Ready [Niet gered] status
zijn.
Brandt wanneer een waarschuwing
(knippert) of uitschakeling (constant
aan) gedetecteerd is. Kan in een Ready
[Gered] (waarschuwing) of Not Ready
[Niet gered] (uitschakeling) status zijn.
Brandt wanneer de compressor in auto-
herstart modus stopt.
Functie
Geen
De compressor wordt gebracht in de
geselecteerde operatiemodus. De eenheid zal
laden als de druk geschikt is.
Pictogram Naam Functie
Ontladen De compressor wordt gebracht in een
onbelaste staat. De unit draait onbelast.
Reset Verwijdert alle waarschuwingen en
uitschakelingen op het moment dat de storing
verholpen is.
Start Start de compressor.
Stop Stopt de compressor. Deze toets dient te
worden ingedrukt in plaats van de E-stopknop
als men een normale stopoperatie wil hebben.
Enter Hiermee schakelt u tussen NAVIGATIE en
BEWERKEN.
OPMERKING
De toetsen LADEN en ONTLADEN worden niet gebruikt op VSD-
compressors .
Navigatietoetsen

Er zijn vier navigatietoetsen (OMHOOG, NAAR RECHTS, OMLAAG en NAAR
LINKS). Ondanks dat de ENTER-toets geen navigatietoets is, wordt het
gebruikt in combinatie met de navihatietoetsen om een selectie te maken of
deze te bevestigen.
Afbeelding 8: Navigatietoetsen
Met een druk op een van de navigatietoetsen, kan de gebruiker door
navigatieonderwerpen bladeren. Iedere keer dat men op de toets
drukt, volgt er een andere stap in de procedure. Als u aan het einde
van de navigatieprocedure nog een keer op de toets drukt, gaat u
terug naar het begin van de navigatieprocedure. Met een druk op de
tegenovergestelde toets, begint de navigatie in de omgekeerde richting.
Wanneer u weer aan het begin van de navigatieprocedure bent gekomen,
drukt u op de tegenovergestelde toets en wordt u naar het einde van de
navigatieprocedure geleid.
