Elektryczne

Sprężarka powinna być odpowiednio uziemiona, zgodnie ze wszystkimi
obowiązującymi normami i przepisami zarówno lokalnymi jak i krajowymi.
Instalację tej sprężarki należy wykonywać zgodnie ze wszystkimi
obowiązującymi normami i przepisami zarówno lokalnymi jak i krajowymi.
W pobliżu sprężarki należy zaistalować odłącznik. Bezpiecznik obwodu i
sprężarki musi spełniać wymagania odpowiednich przepisów oraz musi
odpowiadać danym zamieszczonym w części Informacje ogólne.
Rozmiar kabli zasilających powinien zostać określony przez klienta lub
wykonawcę instalacji elektrycznej, aby obwód był zrównoważony i nie podlegał
przeciążeniom powodowanym przez inne urządzenia. Długość okablowania od
odpowiedniego punktu źródła zasilania jest niezwykle ważna, ponieważ spadki
napięcia mogą niekorzystnie wpływać na wydajność sprężarki.
Dla urządzeń typu VSD (z napędem bezstopniowym) przekrój
przewodów elektrycznych może znacznie się różnić, dlatego dławik
wyposażony jest w miedziane szyny przyłączeniowe . Szyny te
przystosowane są do wykorzystania śrub o średnicy od 6 mm do 12 mm .
Połączenia kabli zasilających na zaciskach L1-L2-L izolatora powinny być
trwałe i czyste.
Zastosowane napięcie musi być zgodne z danymi zamieszczonymi na
tabliczce znamionowej sprężarki.
Transformator obwodu sterowania ma różne odczepy napięcia. Przed
uruchomieniem sprawdzić, czy są one ustawione na zastosowane napięcie.
Usunąć zaślepkę, aby wyciąć otwór do doprowadzenia zasilania. Jeżeli
konieczne jest wycięcie otworu w skrzynce sterowniczej w innym miejscu,
należy zwracać uwagę aby skrawki metalu nie dostały się do urządzenia
rozruchowego i innych podzespołów elektrycznych w obudowie. W
przypadku użycia innego otworu należy zaślepić otwór oryginalny.
Kabel zasilający musi być podłączony do urządzenia rozruchowego z
wykorzystaniem odpowiedniego uszczelnienia, aby zachować właściwą
ochronę wejścia. Urządzenia rozruchowe do napędów FS (o stałej prędkości)
wykonane są zgodnie z NEMA4/IP65, zaś urządzenia rozruchowe do
napędów VSD wykonane są zgodnie z NEMA12/IP54. Wlot kabla zasilającego
do urządzenia rozruchowego do napędów VSD musi być uszczelniony, aby
zanieczyszczone powietrze nie omijało filtrów.
Po zakończeniu elektrycznych prac przyłączeniowych sprawdzić, czy kierunek
obrotów silnika dmuchawy lub wentylatora jest prawidłowy.
Sprężarki typu VSD są przeznaczone do użytku w miejscach, z odrębnym
zasilaniem elektrycznym niz pobliskie tereny mieszkalne i handlowe. Jeśli
urządzenie ma być używane na terenach przemysłu lekkiego, mieszkaniowego
lub handlowego, gdzie sieć zasilania jest wspólna może być konieczne
zastosowanie dodatkowych filtrów częstotliwości radiowej (RF). W sprawie
opcjonalnych filtrów RF kontaktować się z lokalnym dystrybutorem firmy
Ingersoll Rand.
Skrzynka elektryczna sprężarki w wersji VSD wyposażona jest w podgrzewacz
zapobiegający kondensacji wilgoci oraz termostat. Obwód można
podłączyć do niezależnego jednofazowego źródła zasilania elektrycznego
o napięciu 110 lub 20 V, w zależności od kraju instalacji. Zasilanie winno
być zabezpieczone odpowiednim bezpiecznikiem, zaś w bezpośrednim
sąsiedztwie sprężarki należy zamontować niezależny wyłącznik odcinający
zasilanie. Sprawdzić, czy termostat jest ustawiony na 29°C (85°F). Regulację
należy wykonać zgodnie z obowiązującymi przepisami. Zalecane, a czasami
obowiązkowe jest zamieszczenie odpowiedniej tablicy ostrzegawczej,
informującej że urządzenie jest podłączone do dwóch odrębnych źródeł
zasilania i oba muszą zostać odcięte przed rozpoczęciem jakichkolwiek prac.
W modelu VSD obwód podgrzewacza może alternatywnie być zasilany z
odczepu 110 V transformatora układów sterujących oraz podłączony jak
pokazano na schemacie elektrycznym (dostarczony oddzielnie).
Izolacja silnika głównego i silnika dmuchawy musi być skontrolowana
przez elektryka z odpowiednimi uprawnieniami przed pierwszym
rozruchem i po każdym dłuższym przestoju w chłodnym, wilgotnym
otoczeniu .
PL-6
Zalecenia specjalne dotyczące układu elektrycznego

sprężarek ze zmienną prędkością obrotową (VSD, Vari-
able Speed Drive)
Główne źródło zasilania

Głównym źródłem zasilania sprężarki mogą być różne źródła
transformatorowe oraz ich konfiguracje. Typowymi źródłami są wtórne
uzwojenia w konfiguracji gwiazdy i trójkąta.

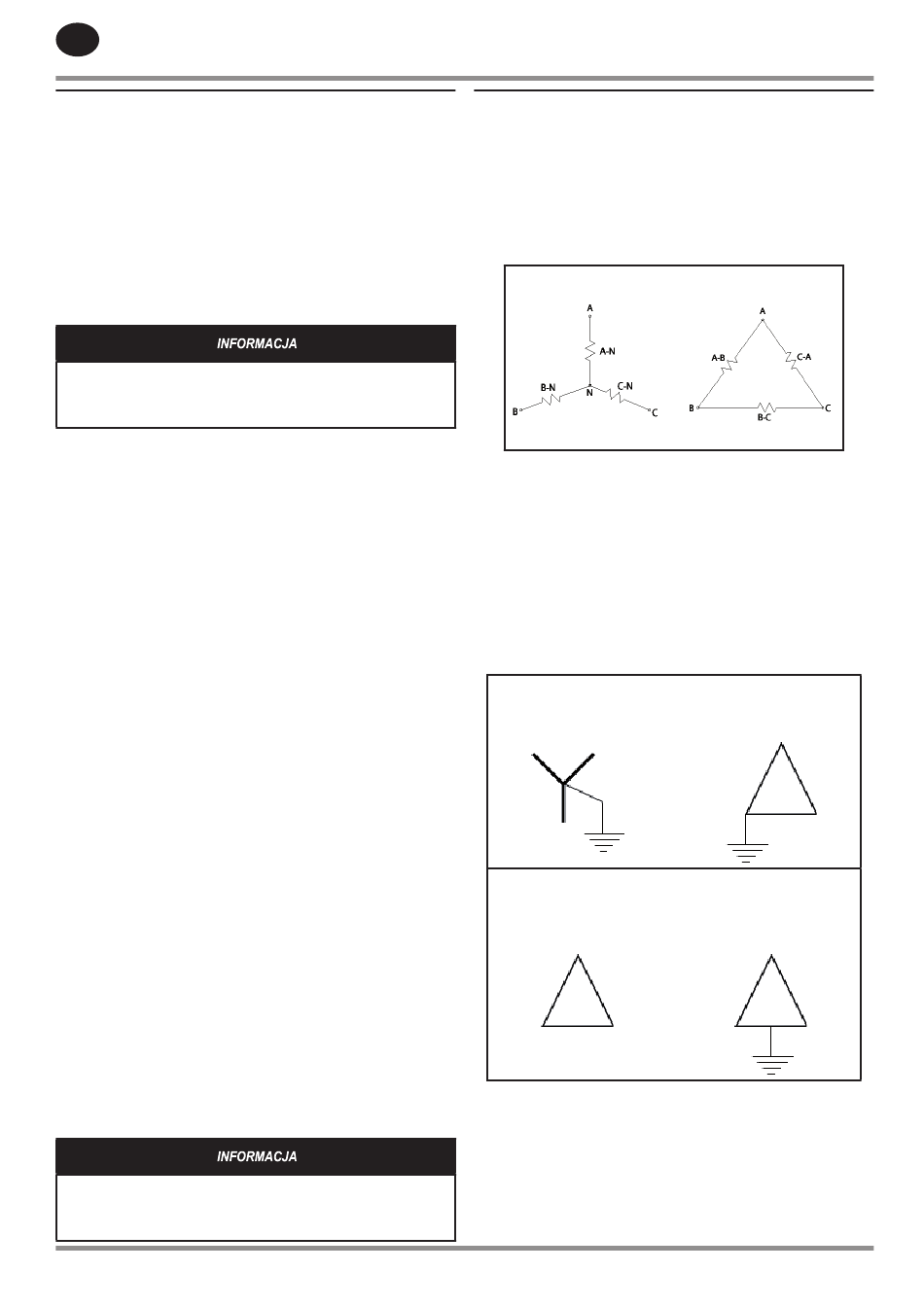

Rysunek 2: Konfiguracje gwiazdy i trójkąta
Gwiazda
Sposób uziemienia

W większości warunków układ w konfiguracji gwiazdy musi być uziemiony.
Należy przestrzegać lokalnych przepisów dotyczących instalacji
elektrycznych. Po uziemieniu układu w konfiguracji gwiazdy napięcie
uziemienia będzie stabilne i sterowalne. Zapobiega to uszkodzeniu układu
w warunkach powodujących wysokie napięcie uziomowe. Zwykle uziemiany
jest neutralny (środkowy) punkt źródła w konfiguracji gwiazdy.
Układ w konfiguracji trójkąta nie wymaga uziemienia. W przypadku
uziemienia układu w konfiguracji trójkąta należy uziemić go do jednej z faz.
Można go również uziemić do środkowego zacisku na jednej z faz.
Rysunek 3: Uziemianie konfiguracji typu gwiazda i trójkąt
Uziemiona konfiguracja
typu gwiazda (typowy
układ)
Nieuziemiona
konfiguracja typu trójkąt
(typowy układ)
Sprężarkę należy uziemić, podłączając ją do stałego zacisku ochronnego
uziemienia zgodnie z przepisami dotyczącymi instalacji elektrycznych. W
obudowie instalacji elektrycznej sprężarki znajduje się zacisk uziemienia
zasilania oznaczony jako „PE". Zasilanie jest typowo doprowadzone
przewodem 4-żyłowym, z czego trzy żyły zapewniają zasilanie, a jedna
jest żyłą uziemiającą. Przewód uziemiający należy podłączyć do zacisku
uziemienia.
Trójkąt
Konfiguracja typu trójkąt
uziemiona w narożniku
(nietypowy układ)
Konfiguracja typu
trójkąt uziemiona do
środkowego zacisku
(nietypowy układ)
