Alacsony olajteknő nyomás
Az Xe-70M képernyőjén megjelenő szöveg: Low Sump Press
Akkor jelenik meg, ha az egység terhelés nélkül vagy terheléssel üzemel, és a
3APT értéke 15 másodpercig kevesebb mint 0,9 bar (13 psi).
Felhívjuk a fi gyelmét, hogy a fi gyelmeztetéshez be kell kapcsolnia a 3APT
beállítás engedélyezése lehetőséget.
Sűrítő rész magas kimeneti hőmérséklete
Az Xe-70M képernyőjén megjelenő szöveg: High A/E Disch T
Akkor jelenik meg, ha a 2ATT értéke nagyobb mint 109 °C (228 °F), és az
egység üzemel.
Ellenőrizze a motor forgását
Az Xe-70M képernyőjén megjelenő szöveg: Ck Motor Rot
Akkor jelenik meg, ha a 3APT értéke kevesebb mint 0,07 bar (1 psi) egy
egységen, az indítás után 3 másodperccel (6 másodperc, ha az egység
fel van szerelve lágy indítóval vagy a sűrítő rész kimeneti hőmérséklete
alacsonyabb mint 10 °C (50 °F). Ezt az állapotot a motor ellentétes irányú
forgása okozhatja. A motor helyes forgásirányának megállapítása után
ez a riasztás nem kerül újra ellenőrzésre, csak ha megszüntetik a vezérlő
tápellátását. Amennyiben azonban nem sikerül megállapítani a motor
helyes forgásirányát, a rendszer ezt a hibát minden alkalommal ellenőrzi
indítás után, amíg nem sikerül megállapítani a helyes forgásirányt. A motor
helyes forgásirányát akkor állapítja meg a vezérlő, amikor az indítást követő 3
másodpercen belül 0,07 bar (1 psi) vagy nagyobb nyomásértéket olvas be az
olajteknőre vonatkozóan.
Felhívjuk a fi gyelmét, hogy a fi gyelmeztetéshez be kell kapcsolnia a 3APT
beállítás engedélyezése lehetőséget.
Túlterhelés
Az Xe-70M képernyőjén megjelenő szöveg: Túlterhelés
Akkor jelenik meg, ha a ventilátor vagy a motor túlterhelési reléje nyitva
van. Az érintkezőnek legalább 3 másodpercig nyitva kell lennie, mielőtt ez a
riasztás megjelenik.
Az Xe-70M képernyőjén megjelenő szöveg: Main Motor OL
Akkor jelenik meg, ha az áram-jeladók túlságosan magas motor meghúzási
áramerősséget jeleznek. A túlterhelés 10 A áramerősségű riasztásnak felel
meg.
Távoli leállítás hiba
Az Xe-70M képernyőjén megjelenő szöveg: Rem Stop Fail
Akkor jelenik meg, ha a távoli indítás/leállítás opció engedélyezve van, a
távoli leállítás gombja nyitva marad és az egyik indítás gombot megnyomják.
Távoli indítás hiba
Az Xe-70M képernyőjén megjelenő szöveg: Rem Start Fail
Akkor jelenik meg, ha a távoli indítás/leállítás opció engedélyezve van, az
egységet a távoli indítás gombbal indították el, és a gomb 7 másodpercig
zárva marad az egység indulása után.
Érzékelő hiba
Az Xe-70M képernyőjén megjelenő szöveg: 3APT Failure, 4APT Failure, 7APT
Failure, 2ATT Failure, Main Motor CT Failure
Akkor jelenik meg, ha a vezérlő úgy érzékeli, hogy az egyik érzékelő hiányzik
vagy meghibásodott. A riasztás a következő érzékelőkre vonatkozik: CT1,
CT2, CT3, 3APT, 4APT, 7APT és 2ATT. A riasztási üzenet tartalmazza az
érzékelő jelét és a hibaüzenetet is. A hibaüzenet formátuma a következő:
3APT hiba.
Vészleállítás
Az Xe-70M képernyőjén megjelenő szöveg: Vészleállítás
Ez olyankor jelenik meg, amikor megnyomják a VÉSZLEÁLLÍTÁS gombot.
HU-42
Riasztási események listája Magas olajteknő nyomás
Az Xe-70M képernyőjén megjelenő szöveg: High Sump Pres
Akkor jelenik meg, ha a kompresszor legalább 8 másodpercig üzemel
terhelve, és az alábbi 3 körülmény közül bármelyik fennáll. (1) Az olajteknő
nyomása 2,4 bar (35 psi) értékkel nagyobb mint a névleges nyomás. (2)
A leválasztó mért nyomásesése több mint 1,7 bar (25 psi), és az egység
kimeneti nyomása legalább egyenlő a minimális beállított online értékkel.
(3) Az olajteknő nyomása magasabb mint 11,4 bar (165 psi), ha a névleges
nyomás alacsonyabb mint 13 bar (190 psi), vagy az olajteknő nyomása
nagyobb mint 15 bar (220 psi), ha a névleges nyomás 13 bar (190 psi).
Felhívjuk a fi gyelmét, hogy a fi gyelmeztetéshez be kell kapcsolnia a 3APT
beállítás engedélyezése lehetőséget.
Az egység túl hideg az indításhoz
Az Xe-70M képernyőjén megjelenő szöveg: Unit Too Cold
Akkor jelenik meg, ha az egység nem rendelkezik az Alacsony környezeti
hőmérséklet opcióval, a sűrítő rész kimeneti hőmérséklete (2ATT)
alacsonyabb mint 1,7 °C (35 °F), és a kezelő megpróbálja elindítani a
kompresszort. Ez a hiba naponta csak egyszer jelenhet meg. Miután a hiba
megjelenik, a kezelő nullázhatja azt és indíthatja a kompresszort. A hiba
naplózásra kerül a riasztási előzményekbe, jelezve ezáltal, hogy az egység
indítása alacsony környezeti hőmérsékleten történik.
Indítástiltás listája
Sűrítő rész magas kimeneti hőmérséklete
Az Xe-70M képernyőjén megjelenő szöveg: High A/E Disch T
Akkor jelenik meg, ha a 2ATT értéke nagyobb mint a 109 °C (228 °F) 95%-a.
Magas olajteknő nyomás
Az Xe-70M képernyőjén megjelenő szöveg: High Sump Pres
Akkor jelenik meg, ha az olajteknő nyomása (3APT) 1,7 bar (25 psi) vagy
nagyobb, mint a kompresszor névleges nyomása.

Riasztási Előzmények
1.-TŐL MAX. 3. OLDALIG

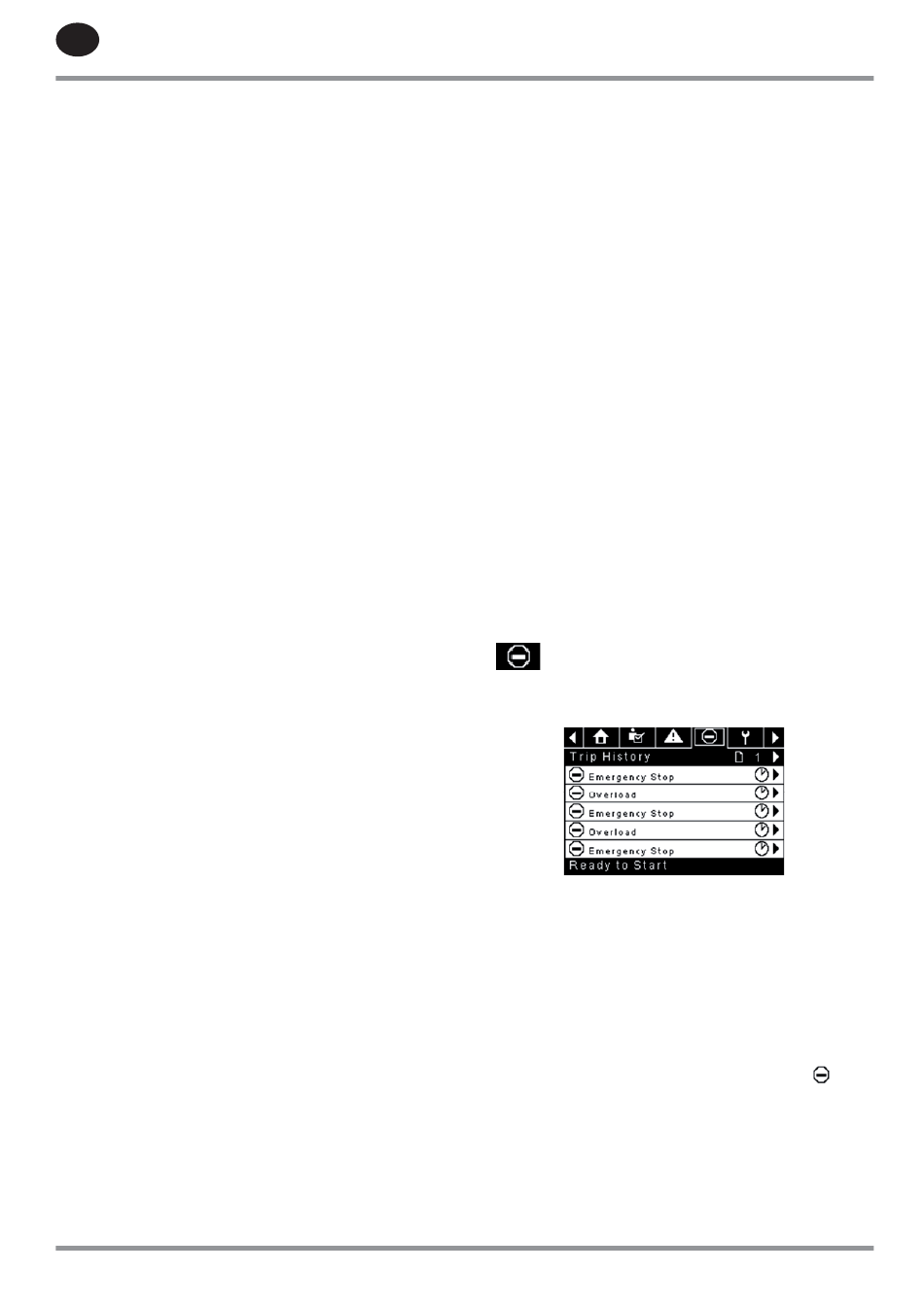

78. Ábra : Riasztási előzmények
A Riasztási előzmények mappa oldalai maximum 15 olyan lekapcsolást
tárolnak, melyeket a vezérlő tapasztalt, ezek időbélyegzővel vannak ellátva.
A riasztások rögzítése sorrendben történik, ahol a legújabb az egyes számú,
a legrégibb pedig a 15-ös. Ha új riasztás jelenik meg, az lesz az első számú, az
összes többi száma pedig eggyel tolódik.
A Címsorban lévő oldalszámokkal lépegethet az események között, egy oldal
maximum hét eseményt jelenít meg. Az első oldal az első öt eseményt jeleníti
meg, a második oldal a második ötöt, és így tovább.
A következő tételek hoznak létre bejegyzést a lekapcsolási előzményekben.
• •Riasztások
Az aktív riasztásoknál egy villogó fi gyelmeztető ikon jelenik meg,
nyugtázott riasztások esetén pedig egy folyamatosan világító ikon látható.
A riasztási előzmények rögzítik a kompresszor paramétereit is a riasztás
pillanatában, melyek segítenek a diagnosztikában és a hibaelhárításban. A
riasztási bejegyzéshez történő navigálás és a jobb oldali navigációs gomb
megnyomása előhozza a riasztási előzmények párbeszédablakát.
