Θεση Στο Εργοστασιο
Επεξηγηση
1. Συμπιεστής
2.
Αεροφυλάκιο
3. Ξηραντήρας αέρα
4. Φίλτρα συμπιεσμένου αέρα
5. Σημεία ζήτησης συστήματος
6. Σιφόνι εξαερισμού/αποστράγγισης
7. Βαλβίδα απομόνωσης
8. Αεροφυλάκιο ("Δεξαμενή υγρού αέρα")
• Ο πελάτης μπορεί να εγκαταστήσει ένα εύκαμπτο στοιχείο μεταξύ του
μηχανήματος και του συστήματος πίεσης για να αποφευχθεί η μετάδοση
δόνησης.
• Ο συμπιεστής μπορεί να εγκατασταθεί σε οποιοδήποτε επίπεδο δάπεδο
που διαθέτει φέρουσα ικανότητα για το βάρος του. Συνιστάται η
τοποθέτηση σε χώρο ξηρό και καλά αεριζόμενο, όπου η ατμόσφαιρα είναι
όσο το δυνατόν πιο καθαρή.
• Στην περιοχή που επιλέγεται για την τοποθέτηση του προϊόντος θα πρέπει
να μην υπάρχουν σκόνες, χημικά, μεταλλικές επενδύσεις, αναθυμιάσεις
από μπογιές και ομίχλη ψεκασμού.
• Οι σκληρές επιφάνειες ενδέχεται να ανακλούν το θόρυβο, αυξάνοντας
αισθητά το επίπεδο ντεσιμπέλ. Όταν η μετάδοση ήχου είναι σημαντική,
μπορεί να τοποθετηθεί ένα φύλλο από καουτσούκ ή φελλό κάτω από το
μηχάνημα για τη μείωση του θορύβου. Ενδέχεται να απαιτείται εύκαμπτη
σωλήνωση.
•
Ανατρέξτε στο γενικό σχεδιάγραμμα τοποθέτησης σχετικά με τις
ελάχιστες απαιτήσεις χώρου για την κανονική λειτουργία και συντήρηση.
• Πρέπει να τηρείται το όριο ελάχιστου χώρου μπροστά από τη θύρα
του πίνακα ελέγχου, όπως απαιτείται από τους εθνικούς και τοπικούς
κανονισμούς.
• Θα πρέπει να αποφεύγονται θερμοκρασίες περιβάλλοντος υψηλότερες
από 46°C (115°F), καθώς και περιοχές με υψηλή υγρασία.
Συνιστάται ελάχιστο διάκενο 1 m (3,3 πόδια) γύρω από όλο το
συμπιεστή. Εάν το ελεύθερο ύψος είναι περιορισμένο, τα αέρια
καύσης θα πρέπει να απομακρύνονται μέσω αγωγού ή να εκτρέπονται
από το μηχάνημα.
Θα πρέπει να αποφεύγεται η εγκατάσταση ελικοφόρων συμπιεστών
σε συστήματα αέρα με παλινδρομικούς συμπιεστές χωρίς
μέσα απομόνωσης, όπως ένα κοινό αεροφυλάκιο. Συνιστάται
η διασωλήνωση αμφότερων των τύπων συμπιεστή σε κοινό
αεροφυλάκιο χρησιμοποιώντας ανεξάρτητους αγωγούς αέρα.
Το μηχάνημα αποστέλλεται με τοποθετημένες τις διατάξεις
συγκράτησης. Φροντίστε να τις αφαιρέσετε ώστε να είναι δυνατή η
ελεύθερη κίνηση της διάταξης μετάδοσης κίνησης στη διάρκεια της
λειτουργίας. Οι διατάξεις συγκράτησης είναι βαμμένες με κίτρινο
χρώμα.
80447188 Αναθ. B
ΕΓΚΑΤΑΣΤΑΣΗ

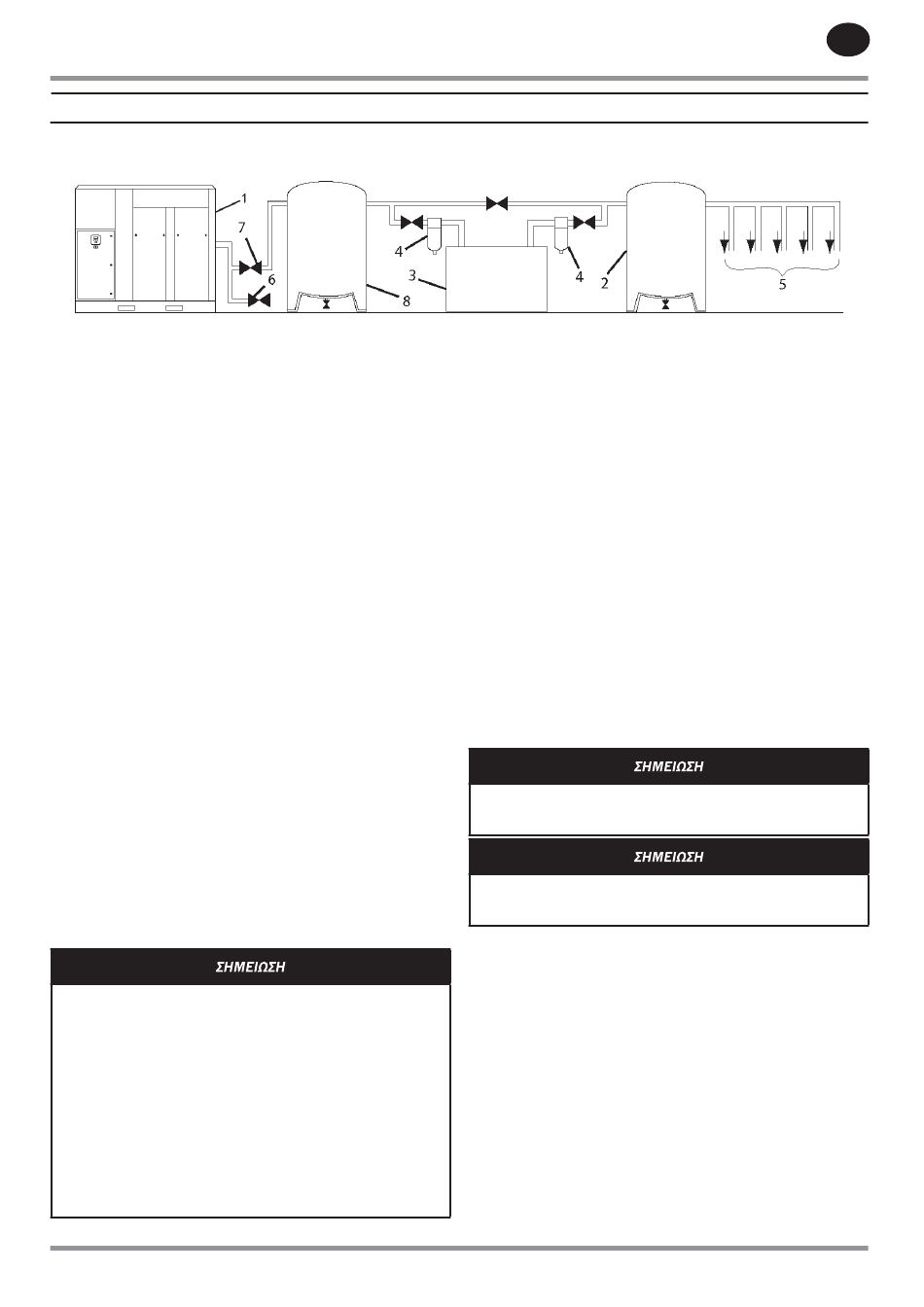

Εικόνα 1: Τυπικό σύστημα αέρα

Σωληνωση Εκκενωσησ Και Συμπυκνωματοσ
Είναι σημαντικό κατά την εγκατάσταση νέου συμπιεστή (1) να εξετάζετε
το συνολικό σύστημα αέρα. Έτσι, θα είναι εγγυημένη η ασφάλεια και η
αποτελεσματικότητα ολόκληρου του συστήματος.
Ένα στοιχείο που πρέπει να ληφθεί υπόψη είναι η μεταφορά υγρών. Η
εγκατάσταση ξηραντήρων αέρα (3) αποτελεί σε κάθε περίπτωση καλή
πρακτική, καθώς οι ξηραντήρες αέρα, εφόσον επιλέγονται και εγκαθίστανται
σωστά, μπορούν να εξαλείψουν τη μεταφορά υγρών.
Συνιστάται η χρήση ενός αεροφυλάκιου (2) ώστε να διασφαλίζεται ότι ο
συνολικός όγκος συστήματος είναι επαρκής.
Η σωλήνωση εκκένωσης θα πρέπει να είναι τουλάχιστον του ίδιου μεγέθους
με τη σύνδεση εκκένωσης του συμπιεστή. Όλες οι σωληνώσεις και οι
συνδέσεις θα πρέπει να έχουν κατάλληλες ονομαστικές τιμές για την πίεση
εκκένωσης. Οι σωληνώσεις εκκένωσης δεν επιτρέπεται να ασκούν μη
αρμονικές ροπές ή δυνάμεις στη μονάδα.
Αποτελεί καλή πρακτική η εγκατάσταση φίλτρων γραμμής (4).
Συμπεριλάβετε ένα μέσο (6) για τον εξαερισμό της σωλήνωσης εκκένωσης
στην καθοδική ροή από τη βαλβίδα ελέγχου ελάχιστης πίεσης που βρίσκεται
στη δεξαμενή διαχωριστή και στην ανοδική ροή της βαλβίδας απομόνωσης
(7) του πρώτου συστήματος.
Αυτό το προϊόν διαθέτει εσωτερική βαλβίδα ελέγχου εκκένωσης. Δεν
απαιτείται εξωτερική βαλβίδα ελέγχου. Απαιτείται μια βαλβίδα απομόνωσης
(7) εντός 1 m (36") στην εκκένωση συμπιεστή.
Αντενδείκνυται η σύνδεση σωλήνων από πλαστικό ή PVC σε αυτό το
προϊόν ή η χρήση τους για οποιεσδήποτε γραμμές στην καθοδική
ροή, με εξαίρεση τους αγωγούς απομάκρυνσης συμπυκνώματος.
Ο αποβαλλόμενος αέρας περιέχει ένα μικρό ποσοστό λιπαντικού
λαδιού συμπιεστή και απαιτείται προσοχή ώστε να διασφαλίζεται ότι
ο εξοπλισμός στην καθοδική ροή είναι συμβατός.
Όταν δύο περιστροφικοί συμπιεστές λειτουργούν σε παράλληλη σύνδεση,
τοποθετήστε μια βαλβίδα απομόνωσης (7) και ένα σιφόνι αποστράγγισης
(6) για κάθε συμπιεστή πριν από το κοινό αεροφυλάκιο. Βεβαιωθείτε
ότι η σωλήνωση εκκένωσης είναι τοποθετημένη με τρόπο τέτοιο ώστε
να αποτρέπει την εξαναγκασμένη είσοδο νερού στο μηχάνημα που δεν
λειτουργεί.
Συνιστάται μια υγρή δεξαμενή (8) σε περιπτώσεις στις οποίες ο ξηραντήρας
αέρα είναι τύπου ανανεώσιμης αποξηραντικής ουσίας, για την αποτροπή
της λειτουργίας του συμπιεστή κατά βραχείες περιόδους στη διάρκεια του
κύκλου καθαρισμού, όταν η απαίτηση αέρα στο εργοστάσιο είναι χαμηλή.
Ο ενσωματωμένος μεταψύκτης μειώνει τη θερμοκρασία του αποβαλλόμενου
αέρα κάτω από το σημείο δρόσου (στις περισσότερες συνθήκες
περιβάλλοντος). Συνεπώς, συμπυκνώνεται σημαντική ποσότητα υδρατμών.
Για την απομάκρυνση αυτού του συμπυκνώματος, κάθε συμπιεστής με
ενσωματωμένο μεταψύκτη είναι εξοπλισμένος με συνδυασμό διαχωριστή
συμπυκνώματος/σιφονιού.
