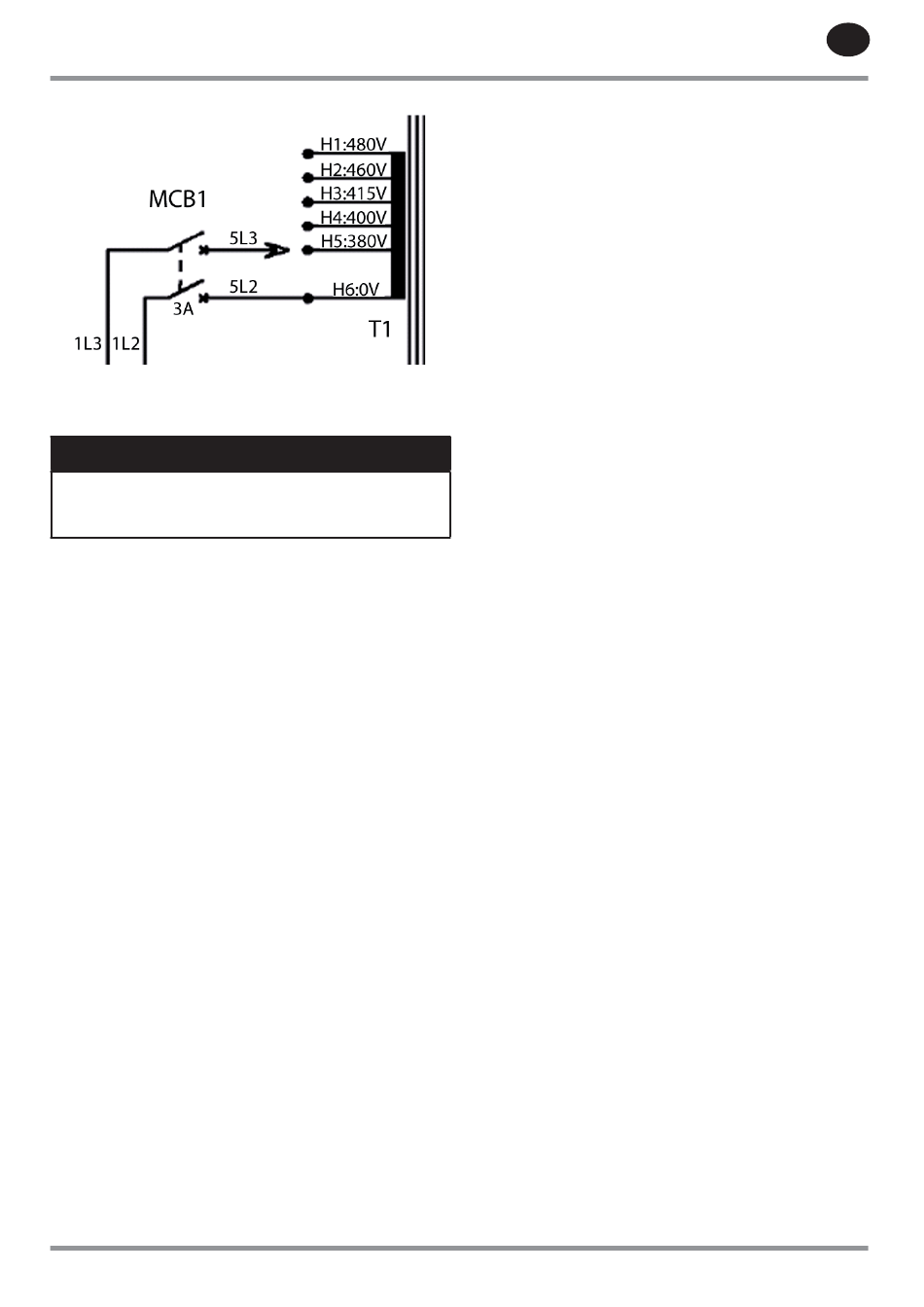

Illustration 6 : Connexions du transformateur de puissance

Unités Refroidies À L'eau

Tuyauterie d'eau de refroidissement
Les conduites d'arrivée et de sortie de la centrale d'air comprimé
doivent être de dimension au moins égale ou supérieure à celle des
raccords de la centrale d'air. Ne pas sous-dimensionner les tuyaux
d'eau !
Des clapets d'isolement avec purgeurs latéraux doivent être installés sur les
conduites d'arrivée et d'évacuation. Afi n de maintenir la propreté et la fi abilité
du refroidisseur, il est important d'installer une crépine à maillage de 2 mm
sur la conduite d'arrivée. Des crépines sont disponibles auprès d'
Ingersoll Rand.
Pour les applications avec l'eau de mer (option eau de mer uniquement),
une anode en zinc n'est pas recommandée, du fait qu'elle détériorera la
couche d'oxyde de cuivre recouvrant les tuyaux en alliage cuivre-nickel 70/30
en contact avec l'eau de mer. Afi n de minimiser la corrosion galvanique et
assurer la meilleure protection contre la corrosion aux refroidisseurs, il est
fortement recommandé de raccorder une section de tuyau de fer (> 3 m de
long) aussi près que possible du raccord d'entrée d'eau de la centrale d'air
comprimé. Le tuyau de fer servira d'anode sacrifi cielle pour les conduites
en cuivre-nickel et doit donc être considéré comme un élément nécessitant
un entretien et un remplacement périodiques. Pour cette raison, la section
du tuyau de fer doit être installée de manière à pouvoir être facilement
remplacée (par exemple, avec un raccord union).
Le compresseur d'air est muni d'une électrovanne normalement fermée
qui est montée du côté de la sortie d'eau, à l'intérieur de la centrale d'air. La
vanne est connectée au circuit de commande du compresseur d'air et se
ferme dès que le compresseur s'arrête.
Inspecter soigneusement le circuit d'alimentation en eau avant d'installer
la centrale d'air comprimé. S'assurer que la tuyauterie est exempte de tartre
et de dépôts susceptibles de réduire le débit d'eau alimentant la centrale
d'air comprimé. Si la propreté de l'eau est insuffi sante, il est recommandé
d'installer un fi ltre sur la canalisation d'arrivée d'eau.
Pour assurer le bon fonctionnement du compresseur, la température
maximale à l'entrée de l'eau de refroidissement doit être de 46 °C (115 °F).
Voir les fi ches techniques indiquant les débits d'eau de refroidissement.
Des indicateurs de température et de pression d'eau doivent être installés
dans la tuyauterie pour aider à localiser, le cas échéant, toute défaillance du
circuit d'alimentation en eau. Idéalement, la pression d'eau doit se situer
entre 3 et 5 bars (43,5 et 72,5 psi), mais ne doit pas être supérieure à 10 bars
(145 psi).
La propreté de l'eau est aussi extrêmement importante. Le nettoyage des
refroidisseurs suite à l'encrassement est la responsabilité du client. Par
conséquent, il est fortement recommandé que la qualité de l'eau réponde
aux exigences fi gurant dans la section RECOMMANDATIONS SUR LA QUALITÉ
DE L'EAU de ce manuel.
80447188 Rév. B
REMARQUE

Purge d'air du circuit d'eau
L'air doit être purgé du côté eau du système pour éviter un mauvais
rendement et les coups de bélier. Comme le compresseur d'air utilise
diff érents type d'échangeurs de chaleur, selon que le modèle choisi est un
système « refroidi à l'eau douce » ou « refroidi à l'eau dure », la procédure
d'évacuation de l'air est diff érente. Veiller à suivre la procédure correcte
indiquée ci-dessous.
Refroidisseurs à eau douce (échangeurs de chaleur à plaques brasées) :
1. Déconnecter la soupape d'arrêt d'eau sur le tuyau de sortie d'eau
du compresseur.
2. Ouvrir la (les) vanne(s) d'entrée d'eau pour permettre à l'eau de
s'écouler vers la centrale d'air.
3. Attendre que l'air s'échappe entièrement du circuit et que l'eau
apparaisse à l'orifi ce de sortie d'eau.
4. Connecter la soupape d'arrêt d'eau.
Refroidisseurs à eau dure (échangeurs de chaleur de coquille et de
tube) :
1. Localiser les vannes de mise à l'air libre du circuit d'eau, en haut du
refroidisseur fi nal et du refroidisseur d'huile.
2. Ouvrir la (les) vanne(s) d'eau pour permettre à l'eau de s'écouler
vers la centrale d'air.
3. Ouvrir les vannes de mise à l'air libre et laisser l'air s'échapper
entièrement du circuit. Lorsque l'eau apparaît au niveau des vannes
de mise à l'air libre, fermer ces dernières.

Purge du circuit d'eau
S'il est nécessaire de vider complètement le circuit d'eau, suivre l'une des
procédures ci-après en fonction de l'option de refroidissement par eau en
place.
Refroidisseurs à eau douce (échangeurs de chaleur à plaques brasées) :
1. Débrancher le tuyau d'arrivée d'eau du raccord situé à l'arrière de
l'unité.
2. Déconnecter la soupape d'arrêt d'eau sur le tuyau de sortie d'eau
du compresseur.
3. Laisser le circuit se vider complètement.
Refroidisseurs à eau dure (échangeurs de chaleur de coquille et de tube):
1. Débrancher les tuyaux d'arrivée et de refoulement d'eau des
raccords situés à l'arrière de l'unité.
2. Localiser le refroidisseur fi nal et le refroidisseur d'huile. Retirer les
bouchons de vidange situés au bas des refroidisseurs.
3. Ouvrir les orifi ces de mise à l'air libre en haut du refroidisseur fi nal
et du refroidisseur d'huile.
4. Laisser le circuit se vider complètement.

Réglage de la vanne d'équilibrage du refroidisseur fi nal
Voir le schéma de tuyauterie et instrumentation fourni séparément
du manuel. Les refroidisseurs sont raccordés en parallèle, une vanne
d'équilibrage manuelle contrôlant le débit à travers le refroidisseur fi nal. La
vanne d'équilibrage du refroidisseur fi nal est réglée en usine et ne devrait
nécessiter aucun ajustement supplémentaire ; en cas de dérèglement, suivre
la procédure ci-dessous.
1. Fermer la vanne à fond dans le sens horaire, puis l'ouvrir de
deux tours complets.
2. Lorsque la machine fonctionne à pleine charge, observer la
température de refoulement de la centrale d'air sur l'écran du
contrôleur. Elle devrait être d'environ 8 °C (15 °F) au-dessus de la
