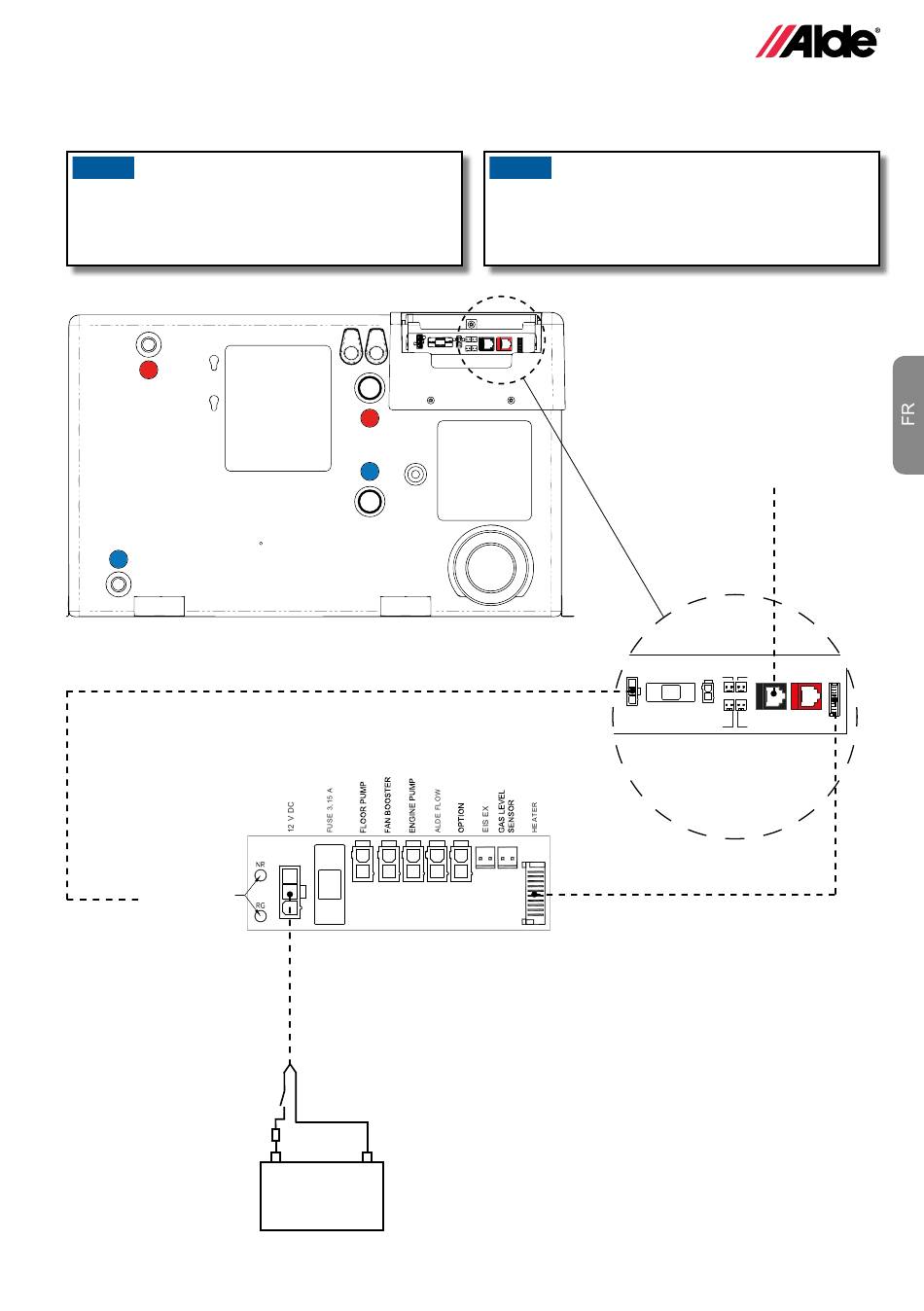

9. BRANCHEMENT DES CÂBLES COMPACT 3020 HE ET TABLEAU DES OPTIONS
Branchez les accessoires à la chaudière selon les indications du schéma ci-dessous.
AVIS
Ne fixez pas les câbles 12 V ou les câbles des capteurs avec les
mêmes liens ou colliers que les câbles 230 V. Ces câbles doivent
être de préférence éloignés les uns des autres. Si ces câbles
sont regroupés, le risque de dysfonctionnements augmente.
OUT 12V DC
CONNECTED TO HEATER
MENU
-
+
Carte en option pour Compact 3020 HE
-
+
12V DC
AVIS
Pour protéger le système des dysfonctionnements
utilisez exclusivement des câbles Alde d'origine, des
câbles armés CEM.
*Truma AC et iNet sont connectés
au port du TIN Bus.
* La commande automatique du
climat fonctionne avec :
- Truma Aventa comfort
- Truma Aventa eco
- Truma Saphir comfort RC
- Truma Saphir compact
(n° de série. > 23091001)
Saphir compact nécessite un adaptateur 40090-69300
Fuse 3,15 A
12 V DC
Carte de circuit imprimé
sur la chaudière
Compact 3020 HE
(accessoire)
,
Load Outdoor
monitor sensor
Tin bus
Control panel
E F
D I
12 V
pump
External Window
Option board/
start sensor
Mechanical panel
