5. ISTRUZIONI DI INSTALLAZIONE – ALDE COMPACT 3020 AD ALTA EFFICIENZA
ATTENZIONE
OBSERVERA
Non consumare alcol né assumere alcun tipo di droga
prima o durante il funzionamento dell'impianto di riscalda-
ATTENTION
mento e seguire scrupolosamente le norme di sicurezza.
VOORZICHTIG
5:1 INFORMAZIONE IMPORTANTE
• La caldaia non deve essere accesa se nel circuito manca il glicole etilenico. Per questo motivo, non collegare mai
l'alimentazione a 12 V alla caldaia prima che l'impianto di riscaldamento sia stato rifornito con glicole etilene liquido.
• Drenare sempre lo scaldacqua nell'impianto di riscaldamento quando c'è il rischio di gelo e quando il veicolo non
viene utilizzato. Altrimenti c'è il rischio di gravi danni da congelamento dell'impianto.
5:2 PROGETTAZIONE DELL'IMPIANTO DI RISCALDAMENTO
• Ci sono un paio di regole di buon senso da seguire per ottenere il massima di efficienza dall'impianto di riscaldamento.

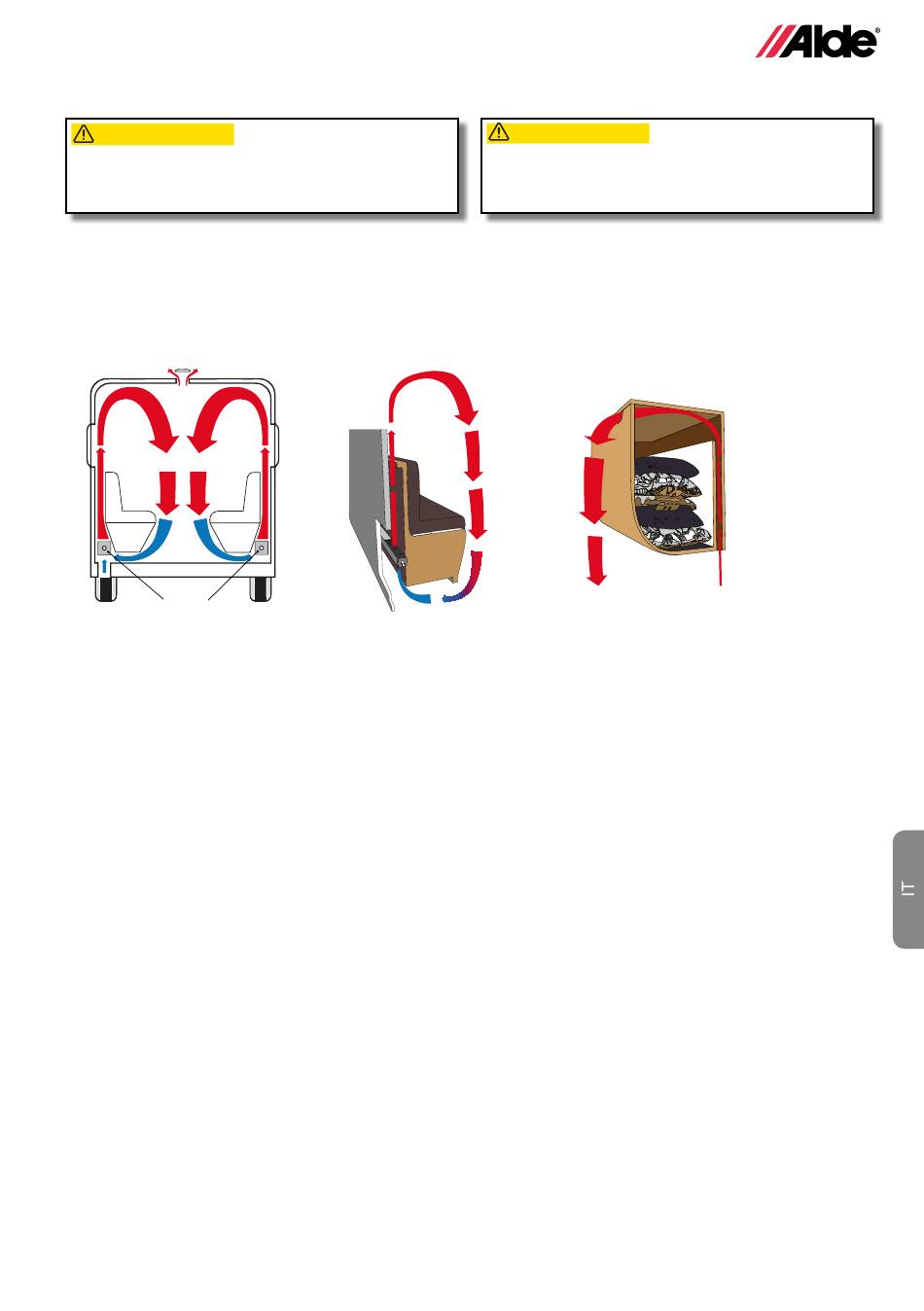

Flusso d'aria
Termoconvettori
• Circolazione dell'aria
Per ottenere il riscaldamento più efficiente possibile è importante che l'aria possa circolare liberamente sotto le
cuccette, dietro gli schienali e i pensili montati a parete. Se nel veicolo è stato installata una moquette, accertarsi
che non ostruisca l'afflusso dell'aria ai termoconvettori. È altrettanto importante che tende, cuscini o coperte non
blocchino la circolazione dell'aria dietro gli schienali e i pensili a muro.
• Design delle intercapedini
Le intercapedini fra pareti e mobilio devono avere superfici lisce e stagne su entrambi i lati ed essere conformate
in modo tale da essere più sottili alla sommità (circa 20-25 mm) in modo da aumentare la velocità del flusso d'aria;
sul fondo, l'intercapedine deve essere a tenuto contro il termoconvettore. È meglio se l'intercapedine ha un'incli-
nazione uniforme tra parete e mobilio. Ci deve anche essere una libera circolazione d'aria verso i termoconvettori,
con un'apertura di almeno 40 mm. Le intercapedini per il passaggio dell'aria devono essere larghe almeno 20 mm
sul fondo con un'apertura alla sommità che riesca a garantire una circolazione soddisfacente dell'aria.
• Ubicazione della caldaia
Il luogo migliore per installare la caldaia è in un guardaroba o un ripostiglio, ma può essere installata anche nel doppio-
fondo del veicolo. Nello scegliere l'ubicazione, ricordarsi che deve essere possibile rimuovere il pannello di servizio (Figura
A.1) e che deve essere lasciato spazio a sufficienza per la sostituzione dei componenti durante la manutenzione.
La targhetta dati (Figura A.2) della caldaia deve essere leggibile anche dopo l'installazione.
Quando si sceglie l'ubicazione ricordarsi anche la canna fumaria (Figura A.3) non deve fuoriuscire dallo stesso
lato in cui si trova la tenda solare. Ricordarsi che può essere necessario dover rimuovere la caldaia per effettuare
manutenzione/sostituzioni.
• Direzione del flusso del glicole etilenico
Per ottenere il riscaldamento più confortevole nel veicolo, installare sempre l'impianto di riscaldamento in modo
che il calore dalla caldaia vada prima verso la parte anteriore del veicolo. Ciò perché è necessario più calore per
riscaldare la zona di guida dei camper e anche perché, di solito, sia nei camper che nelle roulotte si desidera una
temperatura un po' più bassa nella zona notte.
• Numero di termoconvettori
Per ottenere il riscaldamento più confortevole nel veicolo, è necessario avere una quantità sufficiente di termocon-
vettori. Un modo semplice per calcolare tale numero è di moltiplicare la lunghezza del veicolo per 1,5.
Esempio: Se il veicolo è lungo 7,5 metri, ci vorranno termoconvettori per una lunghezza totale di circa 11 metri.
Comunque si tratta di una regola approssimativa. Per calcolare un dato più esatto bisognerebbe effettuare un test
di camera climatica, perché ci sono molti fattori che influiscono su un'efficiente riscaldamento del veicolo, fra cui
l'isolamento, il design, il mobilio del veicolo e via dicendo.
• Ubicazione dei termoconvettori
I termoconvettori devono essere posizionati in modo uniforme nel veicolo. Quelli mostrati nella figura sono situati
fra la parete e il mobilio a un'altezza di almeno 100 mm dal pavimento e dovrebbero trovarsi sotto ciascuna fine-
stra; i termoconvettori possono essere ubicati anche nei pavimenti intermedi. Se è necessario installare un mag-
gior numero di termoconvettori, possono essere ubicati gli uni sugli altri.
Un termoconvettore da un metro corrisponde a circa 400 W di resa termica, se un termoconvettore viene installato
sopra l'altro, la resa sarà del 100% per quello che sta sotto e del 50% per quello che sta sopra. Esempio:
termoconvettori sovrastanti sono entrambi lunghi un metro, la loro resa termica sarà di circa 400 W + 200 W.
ATTENZIONE
OBSERVERA
Quando l'impianto di riscaldamento è in funzione: fare
sempre attenzione alle superfici calde.
ATTENTION
VOORZICHTIG
Se i due
