Alde Compact 3020 HE Montageanleitung Seite 92

5:10 INSTALLATION DE LA SOUPAPE DE SÉCURITÉ/DE VIDANGE
PRUDENCE
La soupape de sécurité/de vidange Alde doit être mise en place sur le flexible d'eau froide pénétrant dans le chauffe-eau.
OBSERVERA
ATTENTION
VOORZICHTIG
La soupape de sécurité/de vidange ne doit pas être
installée plus haut que le branchement du flexible.
1. Percez un trou de Ø 16 mm dans le plancher pour le tuyau de vidange et vissez à fond la soupape de sécurité/de
vidange au plancher.
2. Installez le raccord de flexible(Figure H 21) sur l'embout d'admission.
3. Raccordez la soupape de sécurité/de vidange au raccord de flexible.
4. Installez ensuite le raccord coudé avec une soupape de purge intégrée sur le raccord d'évacuation (Figure H 25).
Il doit être mis en place de la même manière que le raccord de flexible. Installez le flexible de purge (Figure H 20)
au raccord du flexible de la soupape et tirez le flexible au-travers du plancher. Coupez le flexible en biseau sous le
véhicule, à un angle de 30° face à l'arrière du véhicule (Figure G). Le flexible ne doit pas être obturé.

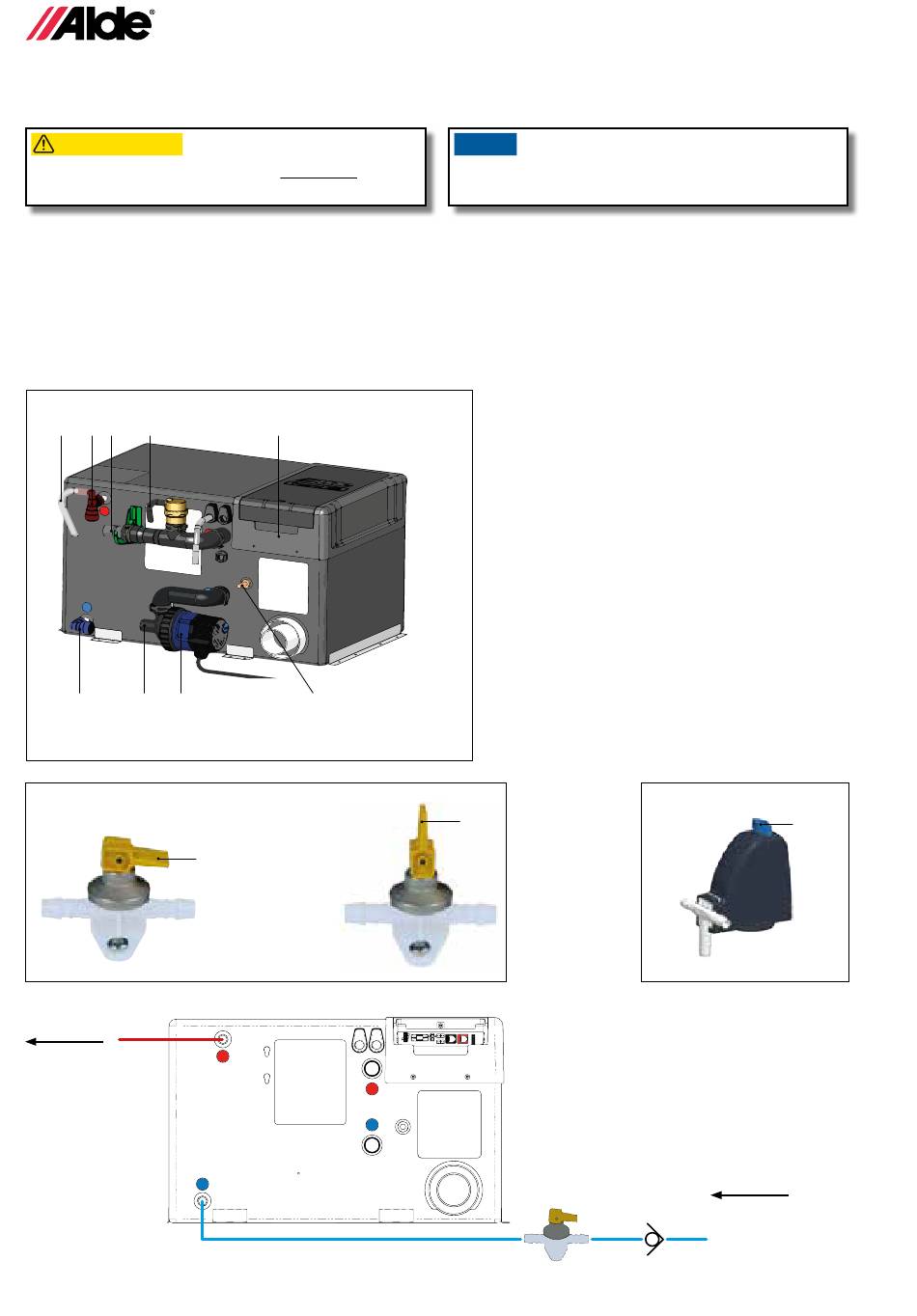

Figure H
20 21 22 23
25 26 27
Figure I
Fermé
M
Eau chaude en sortie
du chauffe-eau
12 92
24
28
Ouvert
AVIS
Seules les soupapes Alde originales peuvent être utilisées.
M
Figure J
K
Eau douce
provenant du réservoir
max 0,3 MPa (3 bar)
