Alde Compact 3020 HE Montageanleitung Seite 229

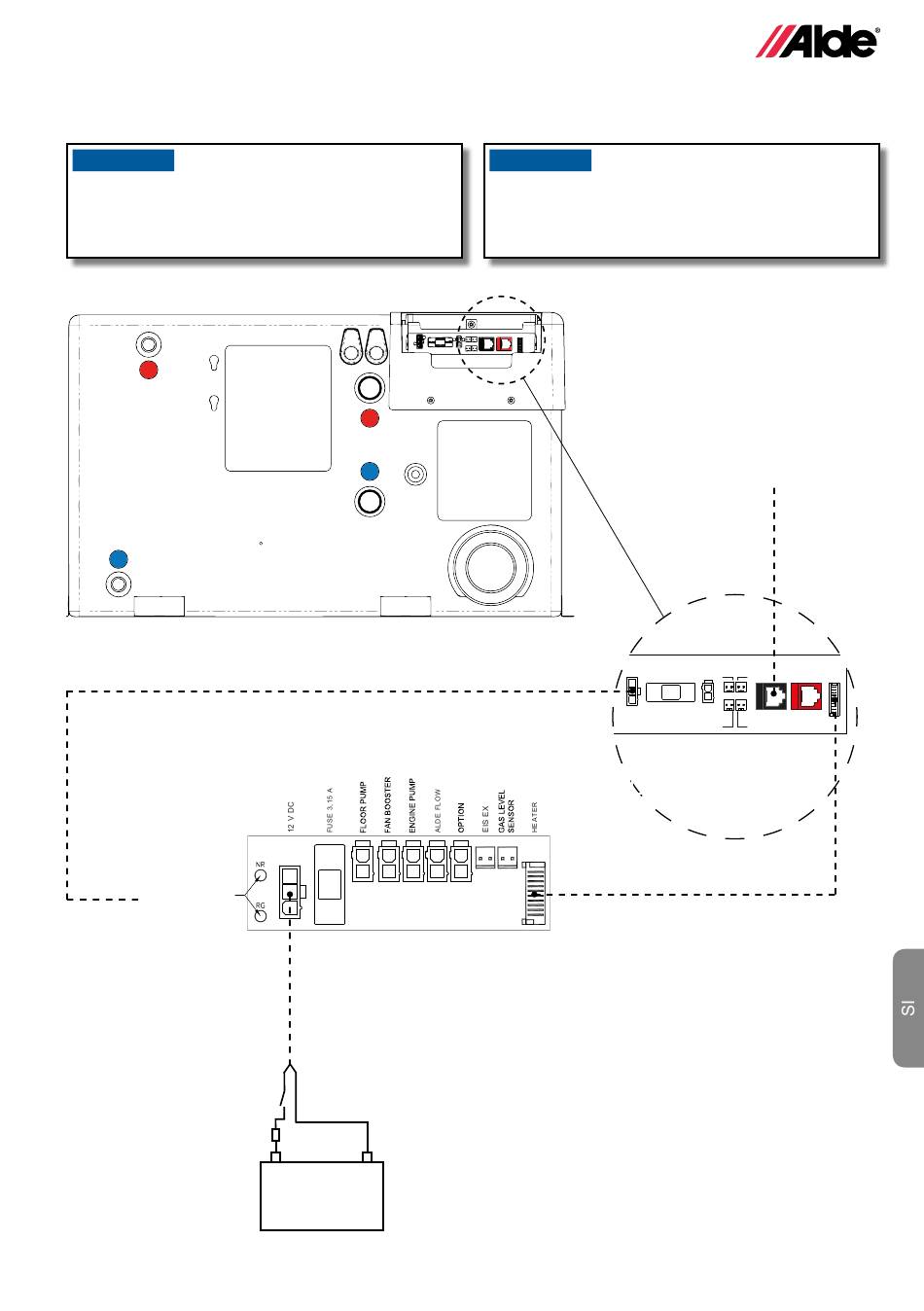

9. KABELSKA POVEZAVA GRELNIKA COMPACT 3020 HE IN IZBIRNE PLOŠČE
Priključite dodatke na grelnik, kot je prikazano na spodnji shemi.
OBVESTILO
Ne spenjajte ali vežite 12-voltnih kablov ali kablov tipal
skupaj z 230-voltnimi kabli. Kablov po možnosti ne
nameščajte tesno skupaj. Če so kabli zvezani skupaj,
se poveča nevarnost napak.
OUT 12V DC
CONNECTED TO HEATER
MENU
-
+
Izbirna plošča za Compact 3020 HE
-
+
12V DC
OBVESTILO
Uporabljajte samo originalne kable Alde in kable z
zaščito EMC, da preprečite napake.
*Klimatska naprava Truma in enota
iNet sta priključeni v vrata TIN Bus.
* Samodejna klimatska naprava
deluje z naslednjimi sistemi:
– Truma Aventa Comfort
– Truma Aventa Eco
– Truma Saphir Comfort RC
– Truma Saphir Compact
(serijska št. > 23091001)
Naprava Saphir zahteva adapter Truma 40090-69300
Fuse 3,15 A
12 V DC
Plošča z vezjem grelnika
Compact 3020 HE
(dodatek)
Load Outdoor
monitor sensor
Tin bus
Control panel
E F
D I
12 V
pump
External Window
Option board/
start sensor
Mechanical panel
