Alde Compact 3020 HE Montageanleitung Seite 93

5:11 RACCORDEMENT AU GPL

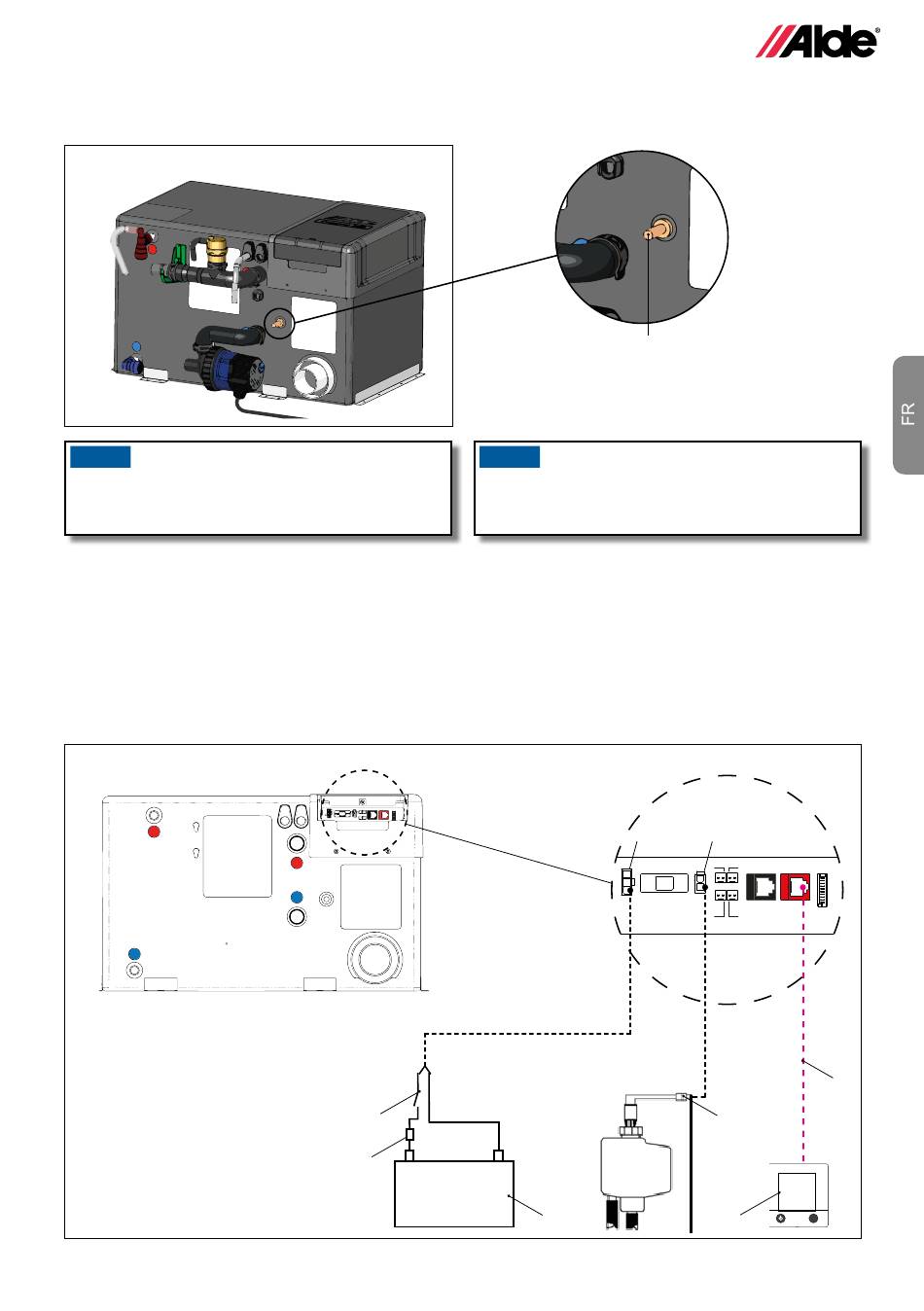

Enlevez le bouchon de protection sur le tuyau de gaz au niveau de la chaudière (Figure K 29).
Figure K
AVIS
Les règles nationales en vigueur doivent être respec-
tées lors de l'installation du système GPL.
• Le raccordement du GPL à la chaudière est réalisé à l'aide d'un tuyau de cuivre ou d'acier de 8 mm raccordé à la chau-
dière par un accouplement à compression. Lors du passage des tuyaux, souvenez-vous que tous les raccords/accou-
plements doivent être facilement accessibles et qu'il doit être possible de démonter la chaudière pour les interventions.
• Le raccordement du GPL à la chaudière doit être muni d'un robinet d'arrêt séparé, facilement accessible.
• La chaudière doit être reliée à une bouteille de GPL par un détendeur homologué, correspondant à une pression
de 30 mbar.
Pour plus de sécurité, nous recommandons l'installation d'un détecteur de fuites Alde, type 4071, aussi près que
possible du détendeur.
5:12 BRANCHEMENT ÉLECTRIQUE
Figure L
1. Câble de connexion.
2. Commutateur.
3. Fusible principal, 5 A.
4. Bornier pour 12 V en entrée.
5. Panneau de commande 3020 013
6. Batterie, 12 V.
7. Branchement à la pompe (en option)
8. Branchement à la pompe de circulation
AVIS
Avant la mise en marche du GPL, une inspection de
l'installation doit être réalisée ; veuillez vous reporter à
la section Contrôles de l'installation.
MENU
2
3
-
+
12V DC
MENU
29
4 7
Load
monitor
E
D
12 V
Fuse 3,15 A
12 V DC
pump
External
start
8
6
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
1
5
MENU
