Alde Compact 3020 HE Montageanleitung Seite 124

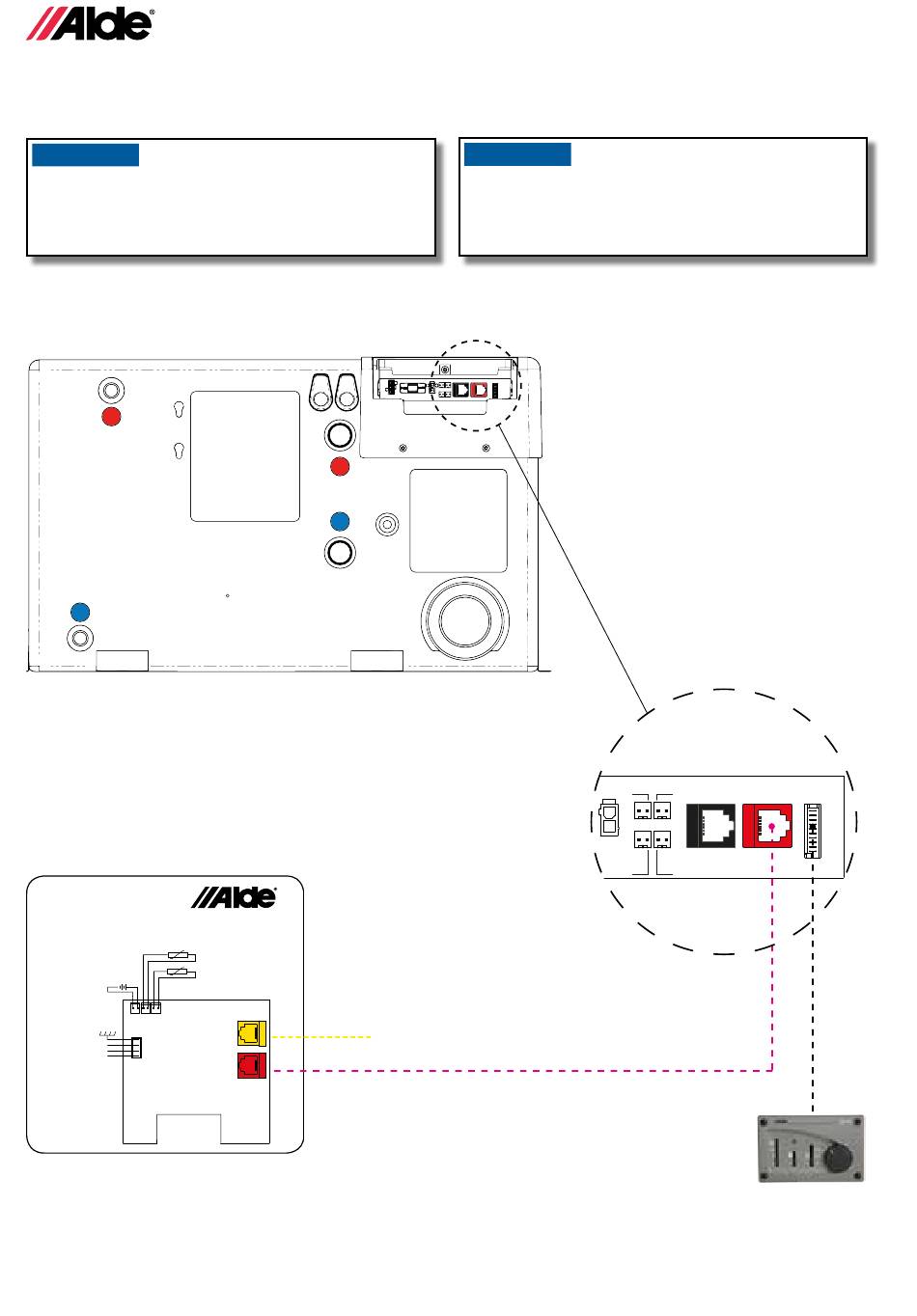

8:1 KAAPELILIITÄNTÄ COMPACT 3020 HE JA OHJAUSPANEELI
• Liitä lämmitin ja ohjauspaneeli alla olevan kuvan mukaisesti.
HUOMAUTUS
Älä kiinnitä 12V:n kaapeleita tai anturin kaapeleita
yhteen 230V:n kaapeleiden kanssa. Kaapeleita ei saa
mielellään asettaa lähelle toisiaan. Jos kaapelit nipute-
taan, toimintahäiriön vaara kasvaa.
Ohjauspaneelin takasivu
Remote Sensor 2
Remote Sensor 1
+
Battery Back-up (3V DC)
External panel
124
18
3020
Bed
Sofa
CI Bus
Heater
HUOMAUTUS
Toimintahäiriöiltä suojaamiseksi käytä ainoastaan alku-
peräisiä Alde-kaapeleita, jotka on suojattu sähkömag-
neettisilta häiriöiltä.
Fuse 3,15 A
12 V DC
CI-väyläliitäntä
Lämmittimen Compact
3020 HE piirilevy
Load Outdoor
monitor sensor
Tin bus Control panel
E F
D I
12 V
pump
External Window
start sensor
Mekaaninen paneeli 3010 214
Option board/
Mechanical panel
