5:3 INSTALLATION AF VARMTVANDSBEHOLDEREN
VIGTIGT
Kedlen må ikke være placeret i passagerområdet i et
køretøj af typen M2 eller M3.
• Det bedste sted for varmtvandsbeholderen er i et garderobeskab eller opbevaringsrum, men den kan også place-
res i køretøjets dobbelte gulv. Når den anbringes uden for køretøjet, skal varmtvandsbeholderen være indbygget
i et lukket rum for at beskytte den mod vandsprøjt, udstødningsgasser osv. Når du vælger placeringen, skal du
også huske på behovet for at kunne fjerne servicepanelet (Figur A.1), og at der skal være plads til udskiftning af
komponenter under vedligeholdelsen.
Husk behovet for at fjerne varmtvandsbeholderen ved service/udskiftning.
• Typeskiltet (Figur A.2) på varmtvandsbeholderen skal være læseligt efter installationen.
• Installationsmålene i henhold til Figur A er de anbefalede mindstemål for installationen af en varmtvandsbeholder.
• Det sted, hvor kedlen er installeret, skal være ventileret, ventilationsområdet skal være på mindst 70 cm
• Kedlen skal skrues forsvarligt fast til gulvet gennem hullerne i fastgørelsesbeslagene (Figur A.2).

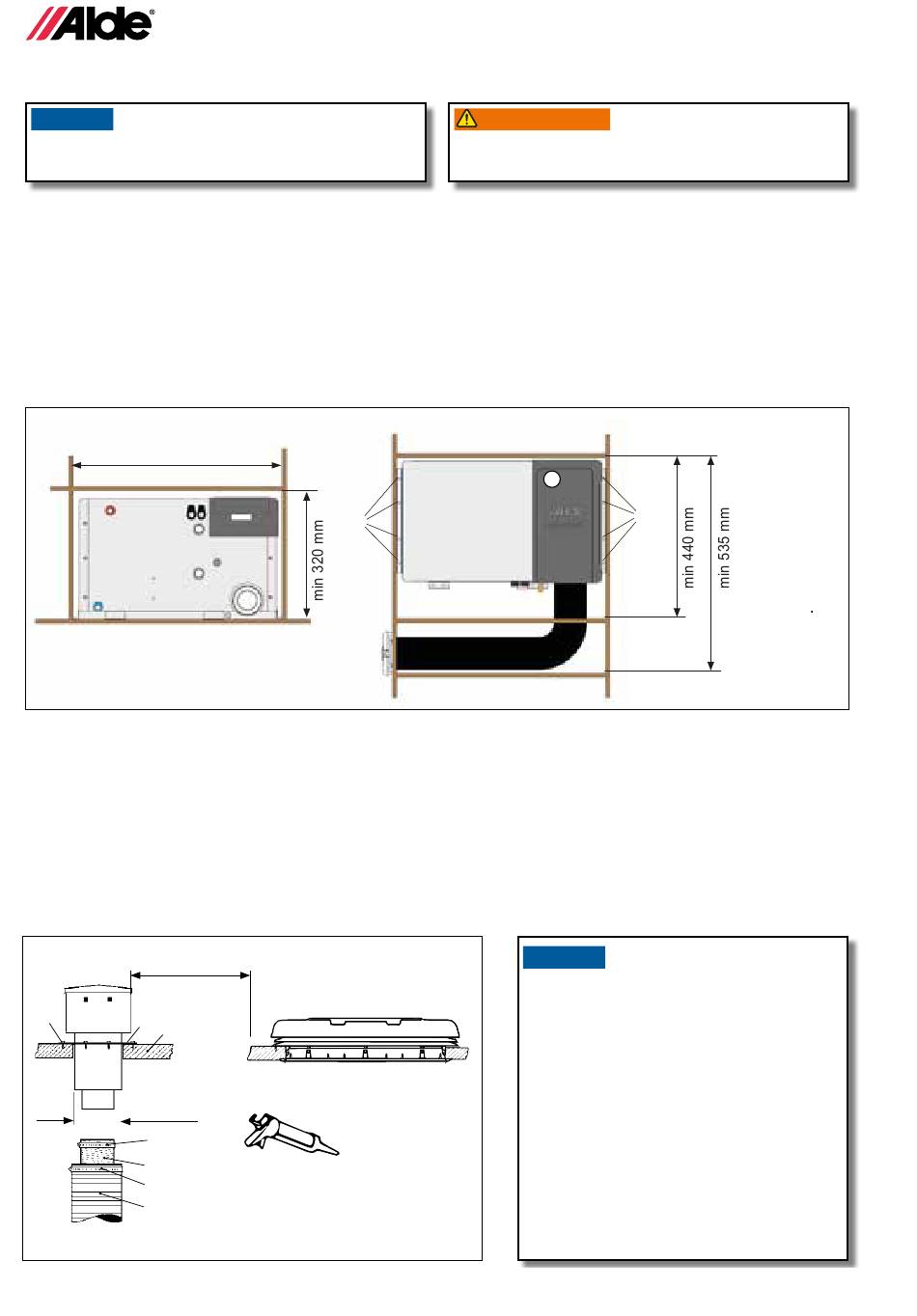

Figur B. Monteringsmål Alde Compact 3020
min 520 mm
1. Serviceluge
2. Huller til fastgørelse med
skruer
5:4 MONTERING AF TAGAFTRÆKSRØRET
• Kedlen må kun være forsynet med et original aftræksrør fra Alde.
• Aftræksrøret må ikke blokeres.
• Tagaftræksrøret skal monteres på en plan overflade (dog er en hældning på taget på maks. 30 ° acceptabel).
• Ingen emner må monteres på taget inden for en radius på 200 mm fra aftræksrøret.
• Der skal være en mindste sidelængde på 300 mm fra ventilationsluftindtaget
• Markér hulcenteret, hvor aftræksrøret skal monteres, og bor et hul med Ø 76 mm i taget.
• Monter aftræksrøret, med start på toppen af taget og ned. Forsegl mellem monteringsspændskiven (figur C 4) og taget
(figur C 5) med et karosseritætningsmiddel, og skru aftræksrøret korrekt på plads med 6 selvskærende skruer (figur C 6).
Figur C
>300 mm
6
4 5
Ø 76 mm
13
12
15
14
8 140
2
BEMÆRK! Forsegl mellem
monteringsspændskiven (figur
C 4) og taget (figur C 5) med et
karosseritætningsmiddel.
ADVARSEL SKARPE KANTER KAN FOR-
ÅRSAGE SKÆRESKADER
VARNING
Brug altid beskyttelseshandsker for at undgå skader fra
skarpe kanter under installationen.
