9. KABELAANSLUITING COMPACT 3020 HE EN OPTION BOARD

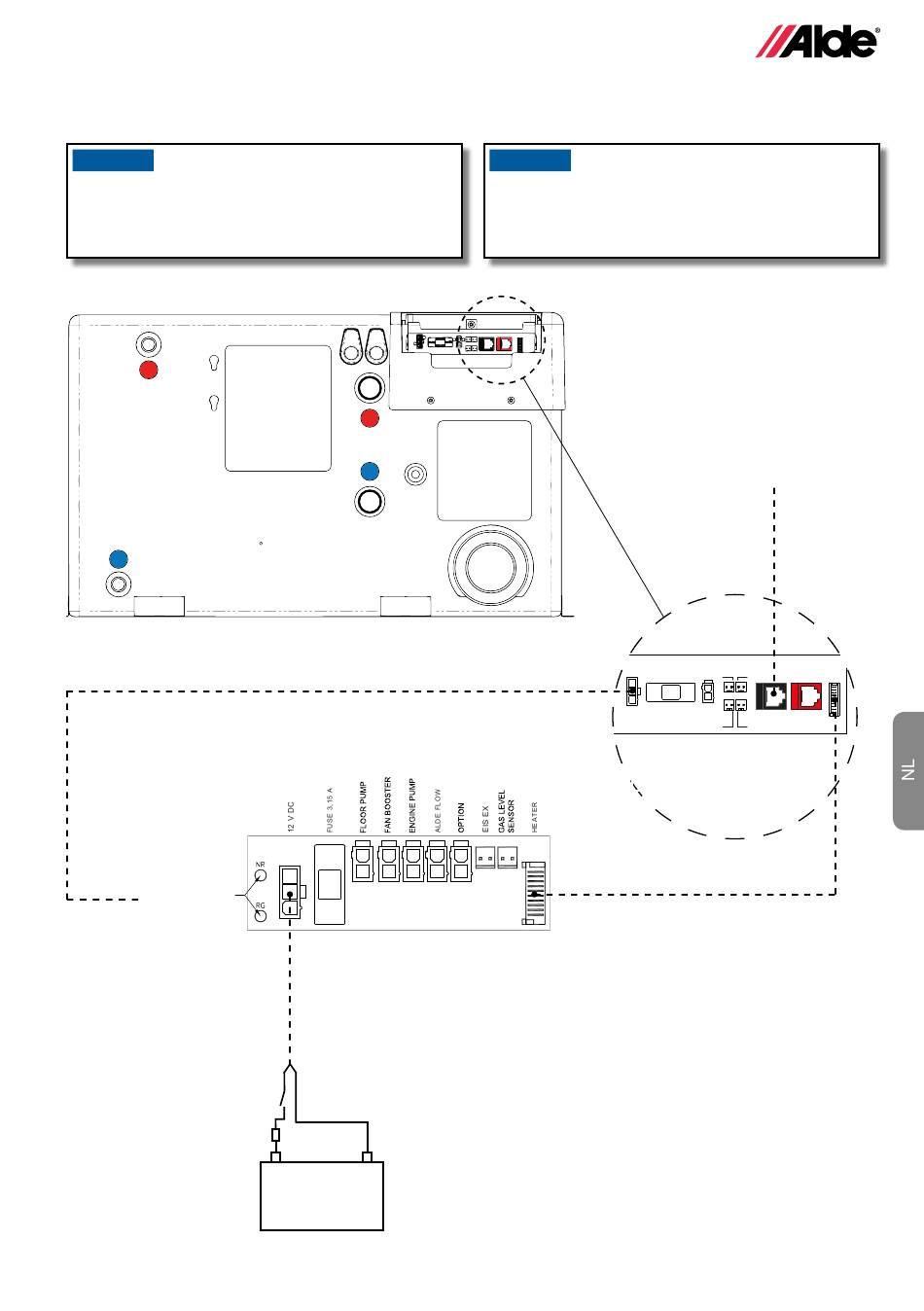

Sluit de accessoires van het bedieningspaneel aan volgens onderstaande tekening.
PAS OP
Klem of bind 12 V-kabels of sensorkabels niet vast aan
230 V-kabels. De kabels moeten bij voorkeur niet dicht
bij elkaar worden aangebracht. Als de kabels worden
gebundeld, neemt het risico van storingen toe.
OUT 12V DC
CONNECTED TO HEATER
MENU
-
+
Optionele plaat voor de Compact 3020 HE
-
+
12V DC
PAS OP
Gebruik ter voorkoming van storingen alleen originele
Alde-kabels een afgeschermde kabel voor EMC.
,
*Truma AC en iNet zijn aangesloten
op de TIN Bus-poort.
* De automatische klimaatregeling
werkt met:
- Truma Aventa comfort
- Truma Aventa eco
- Truma Saphir comfort RC
- Truma Saphir compact
(serienr. > 23091001)
De Saphir compact heeft een Truma-adapter 40090-69300 nodig
Fuse 3,15 A
12 V DC
Printplaat op de
Compact 3020 HE-ketel
(accessoire)
Load Outdoor
monitor sensor
Tin bus
Control panel
E F
D I
12 V
pump
External Window
Option board/
start sensor
Mechanical panel
