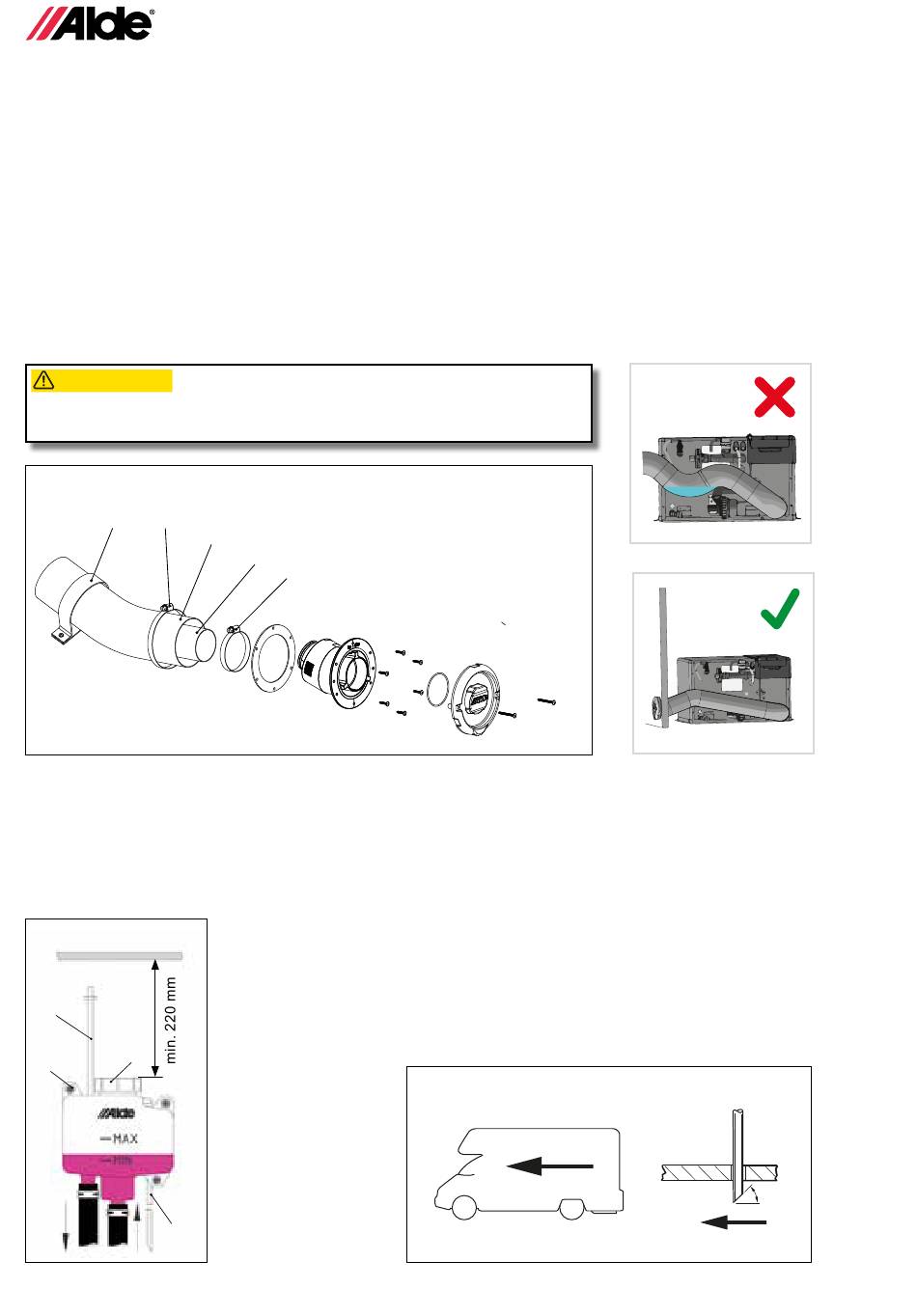

5:6 MONTAGE DES LUFTEINLASS-/KAMINABGASSCHLAUCHES
• Schlauchlänge bei Dachkamin: min. 2,0 und max. 3,5 m.
• Schlauchlänge bei Wandkamin: min. 0,5 und max. 2 m.
• Einlassschlauch (Ø 75 mm) auf die erforderliche Länge zuschneiden. Abgasschlauch (Ø 50 mm) so zuschneiden,
dass er ca. 50 mm länger als der Einlassschlauch ist. Dies gilt für Schlauchlängen von mehr als 1 m.
Die Schläuche müssen ca. 20 mm weit auf die Rohrstutzen aufgeschoben werden.
• Den Abgasschlauch in den Einlassschlauch einschieben. Zunächst den Abgasschlauch (Abbildung C, E 12) an
den Kamin montieren und mit einer Schlauchschelle (Abbildung C, E 13) befestigen. Dann den Einlassschlauch
(Abbildung C, E 14) aufschieben und mit der anderen Schlauchschelle (Abbildung C, E 15) befestigen. Danach die
Schläuche auf die gleiche Weise am Kessel montieren. Den Schlauch mit Rohrschellen (Abbildung E 16)
bei 600 mm oder gleichwertig sichern.
• Die Verlegung des Lufteinlass-/Kaminabgasschlauches prüfen, um sicherzustellen, dass sich keine Wasseran-
sammlungen darin bilden können. Die Schlauchschellen ebenfalls auf richtige Montage überprüfen.
VORSICHT
OBSERVERA
Die Schlauchführung prüfen, um sicherzustellen, dass kein Wasser im Einlass-/
Abgasschlauch zurückgehalten werden kann.
ATTENTION
VOORZICHTIG
Abbildung E
15
16
5:7 EINBAU DES EXPANSIONSBEHÄLTERS
• Den Expansionsbehälter mindestens 200 mm höher als der höchste Punkt des Heizsystems anbringen. Für Füll-
und Servicezwecke einen Freiraum von mindestens 220 mm über dem Expansionsbehälter lassen. Den Expansi-
onsbehälter mit den beiliegenden Schrauben und Tüllen (Abbildung F 16) montieren.
• Soll eine Umwälzpumpe in den Expansionsbehälter eingebaut werden, muss diese eine Saugpumpe sein. Aus
diesem Grund müssen ankommende Schläuche an das Rohr unter der Pumpe und abgehende Schläuche an das
Rohr neben der Pumpe angeschlossen werden (siehe Abbildung F). Der Entlüftungsschlauch (Abbildung F 17) muss
Abbildung F
17
19
16
18
10 64
14
12
13
senkrecht montiert und mit Rohrschellen gesichert werden, damit er nicht zerdrückt wird.
Der Ablaufschlauch (Abbildung F 18) ist so zu montieren, dass er auf dem kürzesten Weg
vom Expansionsbehälter durch den Fahrzeugboden nach außen führt. Den Schlauch schräg
unter dem Fahrzeug in einem Winkel von 30° zum Fahrzeugheck hin abschneiden (Abbil-
dung G). Nach dem Befüllen des Heizsystems können optionale Pumpen in den Behälter
eingebaut und mit einer Mutter gesichert werden (Abbildung F 19). Dann den Kontakt zur
Pumpe an die „richtige Stelle" auf der Leiterplatte anschließen. (Abbildung K 7, Seite 9).
Abbildung G
30º
