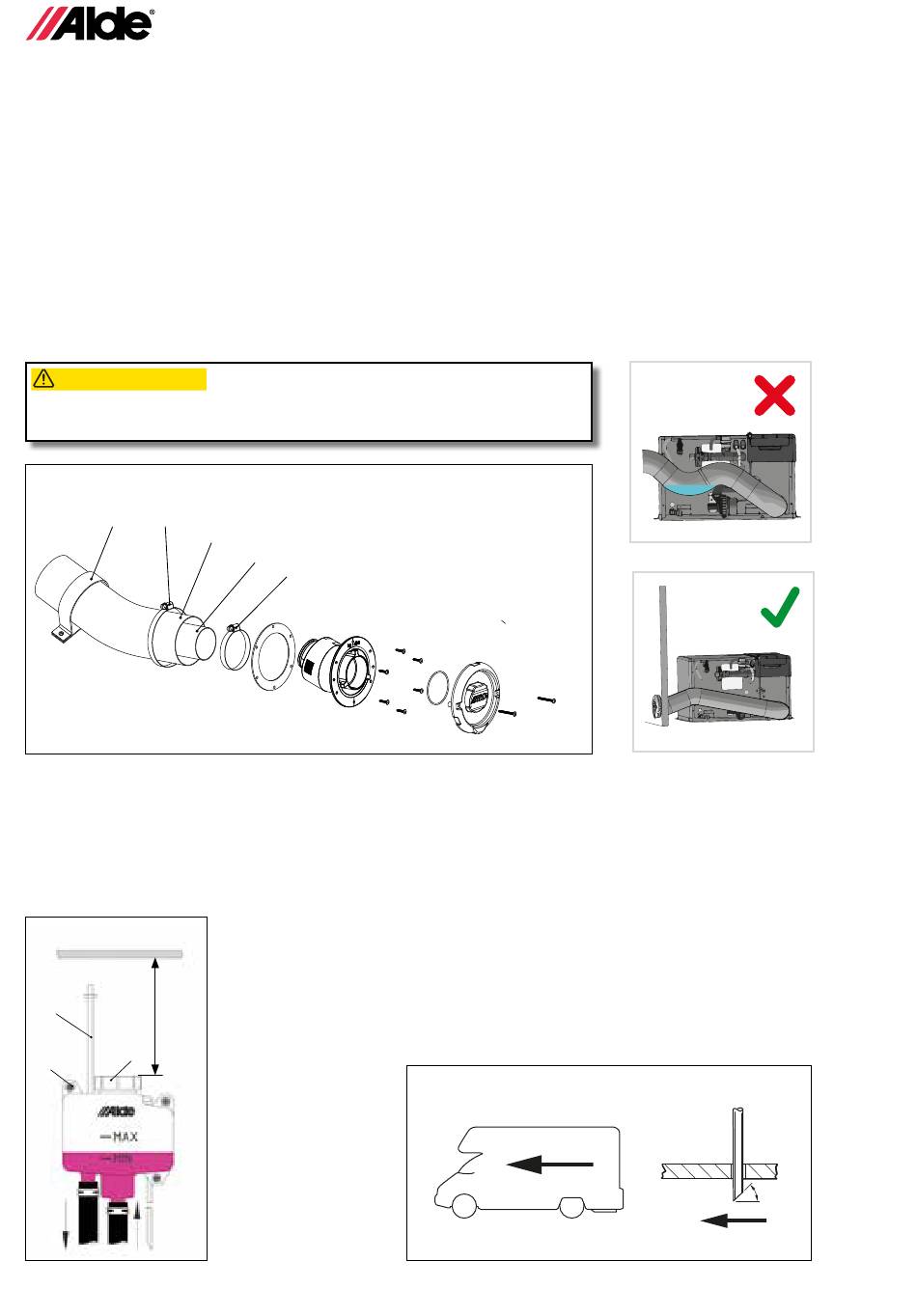

5:6 MONTAJE DE LAS MANGUERAS DE TOMA DE AIRE Y DE ESCAPE DE LA CHIMENEA
• Longitud de manguera con chimenea de techo: mín. 2.0 y máx. 3.5 m.
• Longitud de manguera con chimenea de pared: mín. 0.5 y máx. 2 m.
• Mida y corte la longitud necesaria de manguera de toma de aire (Ø 75 mm). La manguera de escape de la chime-
nea (Ø 50 mm) debe cortarse de forma que sea aproximadamente 50 mm más larga que la manguera de toma de
aire. Esto es aplicable a longitudes de manguera superiores a 1 m.
Las mangueras deben entrar aproximadamente 20 mm en los conectores de tubo.
• Inserte la manguera de escape de la chimenea en la manguera de la toma de aire. Primero monte la manguera
de escape de la chimenea (Figuras C y E, 12) en la chimenea y sujétela con una abrazadera para mangueras
(Figuras C y E, 13). Luego presione la manguera de toma de aire (Figuras C y E, 14) en la chimenea y sujétela
con la otra abrazadera para mangueras (Figuras C y E, 15). Luego monte las mangueras en la caldera de la
misma forma. Fije la manguera con bridas de tubo (Figura E, 16) a 600 mm entre centros o equivalente.
• Compruebe el tendido de las mangueras de toma de aire y escape de la chimenea para asegurarse de que no
puedan formarse embalsamientos en las mismas. Compruebe también que las abrazaderas para mangueras
estén montadas correctamente.
PRECAUCIÓN
OBSERVERA
Inspeccione el tendido de las mangueras para asegurarse que no quede agua
retenida en las mangueras de entrada ni de escape.
ATTENTION
VOORZICHTIG
Figura E
15
16
5:7 LLENADO DEL DEPÓSITO DE EXPANSIÓN
• Monte el depósito de expansión 200 mm por encima, como mínimo, del punto más alto del sistema de calefac-
ción. Deje como mínimo 220 mm por encima del depósito de expansión para el llenado y las revisiones. Monte el
depósito de expansión con los tornillos y ojales incluidos (Figura F, 16).
• Si debe montarse una bomba de circulación en el depósito de expansión, debe ser de tipo bomba de aspiración.
Debido a ello, las mangueras de entrada deben conectarse a la tubería bajo la bomba y las de salida junto a
la misma (consulte la Figura F). La manguera de ventilación (Figura F, 17) tiene que montarse verticalmente y
Figura F
17
19
16
18
10
246
14
12
13
sujeta mediante bridas de tubo para impedir que la manguera se arrugue. La manguera
de vaciado (Figura F, 18) debe montarse de modo que siga la ruta más corta entre el
depósito de expansión y el exterior a través del suelo del vehículo. Corte la manguera
oblicuamente bajo el vehículo, con un ángulo de 30°, en dirección a la trasera del vehículo
(Figura G). Una vez llenado el sistema de calefacción, monte cualquier bomba opcional en
el depósito y fíjela en su sitio con la tuerca (Figura F, 19). Luego monte el contacto con la
bomba en el "lugar correcto" de la placa de circuito (Figura K, 7, en la página 9).
Figura G
30º
