5. INSTALLATIONSANVISNING ALDE COMPACT 3020 HIGH EFFICIENCY
VIKTIGT
OBSERVERA
Installera inte värmesystemet om du är påverkad av
alkohol, droger eller läkemedel och följ säkerhetsföre-
ATTENTION
skrifterna noggrant.
VOORZICHTIG
5:1 VIKTIG INFORMATION
• Värmepannan får inte startas utan glykolblandning. Anslut därför aldrig 12 V till värmepannan förrän värmesystemet
är fyllt med glykolblandning.
• Töm alltid varmvattentanken i värmesystemet helt om det finns risk för frost och när fordonet inte används. Annars
finns risk för sönderfrysning.
5:2 PLANERING AV VÄRMESYSTEMET
• Det finns ett par tumregler som bör följas för att få ett så effektivt värmesystem som möjligt.

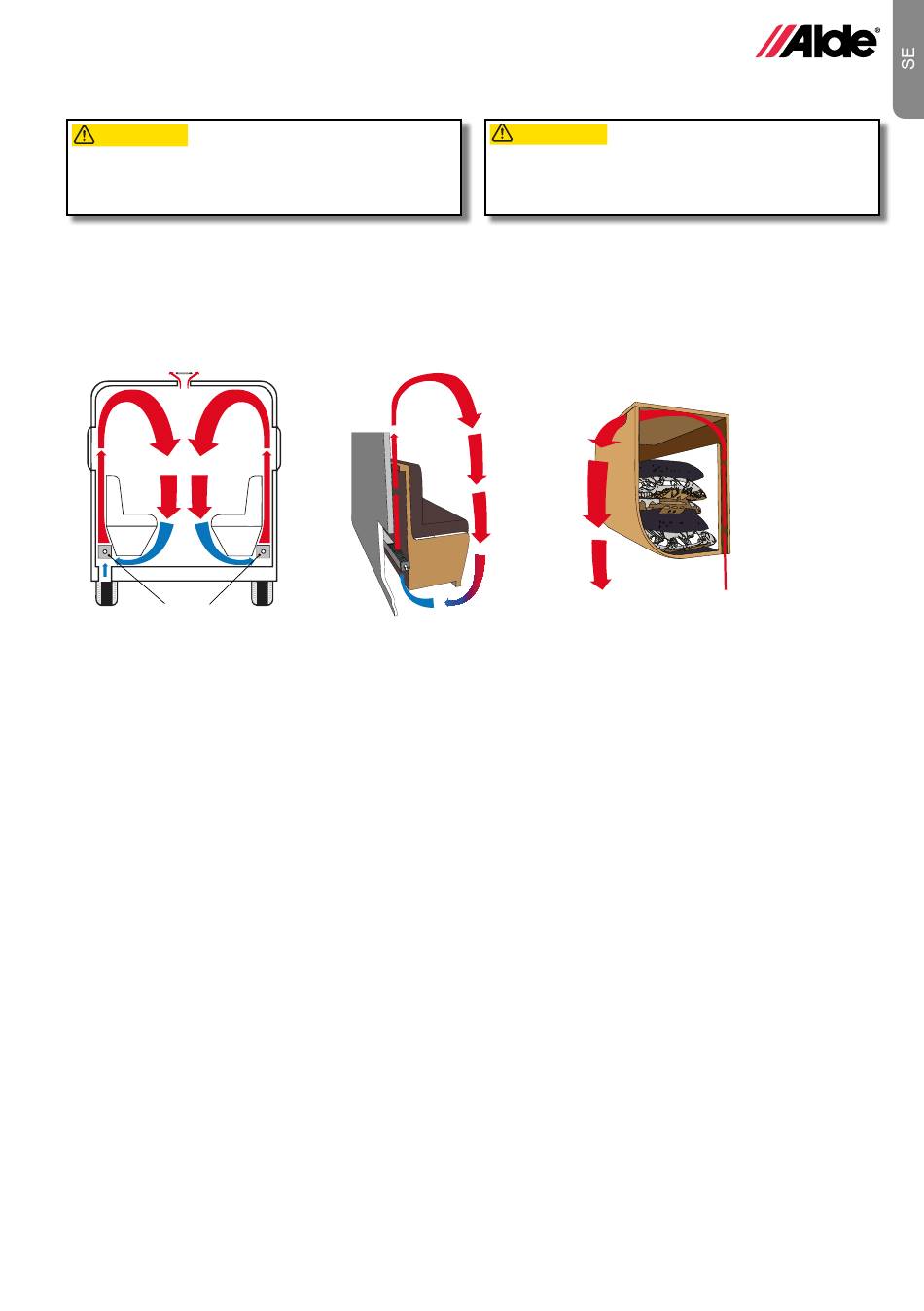

Luftström
Konvektorer
• Luftcirkulation
För att kunna utnyttja vattenburen uppvärmning på bästa sätt är det viktigt att luft fritt kan passera genom luftspal-
ter under sänglådor och bakom ryggstöd/dynor och väggskåp. Om fordonet utrustas med t.ex. heltäckningsmatta,
se till att mattan ej täcker lufttillförseln till konvektorerna. Lika viktigt är att gardiner, kuddar och filtar inte täpper till
luftcirkulationen bakom ryggdynorna och väggskåpen.
• Luftspalternas utformning
Luftspalter mellan väggar och möbler ska ha tät och slät yta på båda sidor och utformas så att de är smalare i
överkant (ca 20–25 mm) för att öka lufthastigheten; luftspalten nedtill ska sluta tätt mot konvektorn. Bäst är om
luftspalten har jämn lutning mellan väggar och möbler. Det ska också vara fritt luftflöde till konvektorerna, denna
luftspalt bör vara minst 40 mm. Luftspalter i överskåp bör vara minst 20 mm i underkant och ha tillräckligt bred
öppning i överkant för att få fullgod luftcirkulation.
• Placering av värmepannan
Värmepannan placeras lämpligast i garderob eller förrådsutrymme, men kan även placeras inuti fordonets dub-
belgolv. Vid val av placering, tänk på att det ska vara möjligt att ta bort serviceluckan (Figur A.1) samt att utrymme
finns för byte av komponenter vid service.
Dataskylten (Figur A.2) på värmepannan ska vara läsbar efter installation.
Vid val av placering ska hänsyn även tas så att skorstenen (Figur A.3) inte hamnar på samma sida som eventuellt
förtält eller markis. Tänk på att värmepannan ska kunna demonteras för service/byte.
• Flödesriktning glykolblandning
För att få bästa värmekomfort i fordonet bör du alltid installera värmesystemet så att värme från värmepannan leds
till fordonets front först. Detta på grund av att det krävs mer värme för att värma upp förarutrymmet i husbilar samt
att du oftast vill ha det lite svalare i sovdelen i både husbil och husvagn.
• Mängden konvektorer
För att få bästa värmekomfort i fordonet bör tillräckligt med konvektorer användas. Ett enkelt sätt att räkna ut detta på
är att multiplicera fordonets längd med 1,5.
Exempel: Om fordonet är 7,5 meter så behövs ca 11 meter konvektorer. Men detta är bara en tumregel, för att vara
helt säker på att önskat resultat uppnås behöver köldkammartest utföras, då det finns många faktorer som avgör hur
effektivt fordonet värms upp: fordonets isolering, fordonets utformning samt fordonets inredning med mera.
• Placering av konvektorer
Konvektorerna placeras jämnt fördelat i fordonet. De placeras mellan ytterväggar och möbler på en höjd av minst
100 mm från golvet och bör finnas under varje fönster. Konvektorer kan även placeras i mellangolv. Vid behov av
extra konvektorer kan dessa placeras ovanför varandra.
En meter konvektor motsvarar ca 400 W, om du placerar en konvektor ovanför en annan så är effekten 100 % på
den undre och 50 % på den övre. Exempel: Om två konvektorer
ut ca 400 W + 200 W.
VIKTIGT
OBSERVERA
När värmesystemet är i drift:
– Var alltid uppmärksam på heta ytor.
ATTENTION
VOORZICHTIG
som är en meter långa placeras ovanför varandra, får du
